火电厂气体净化洗涤装置三维结构设计

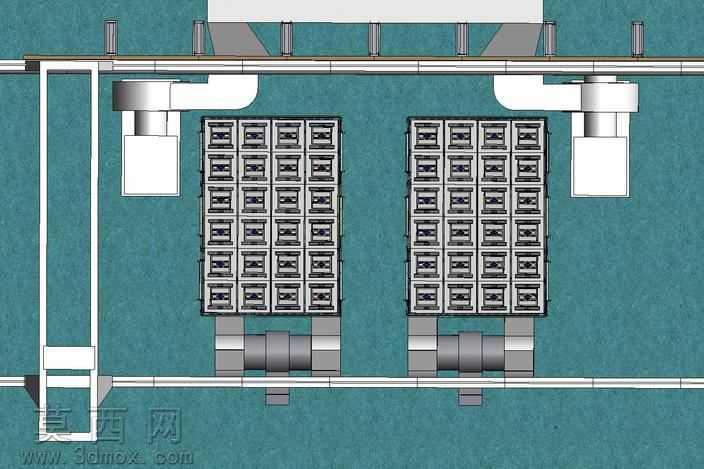

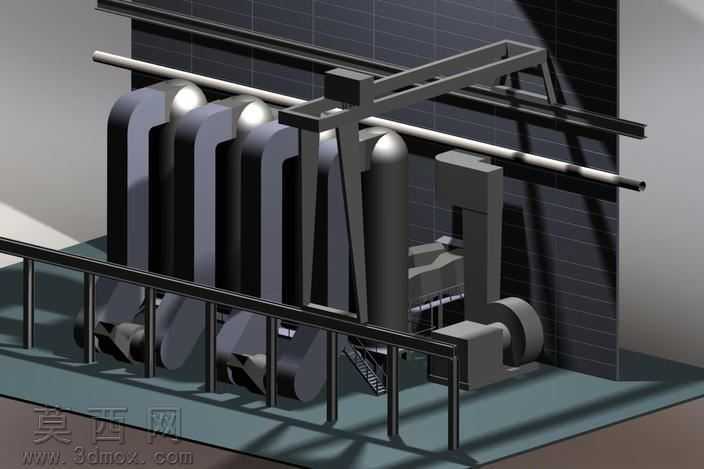

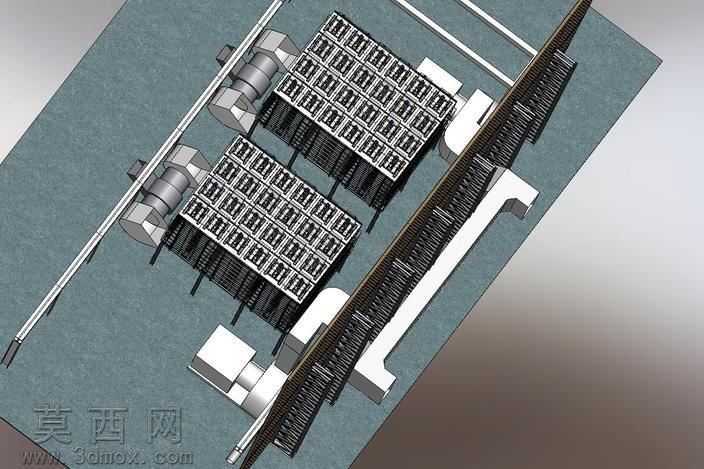

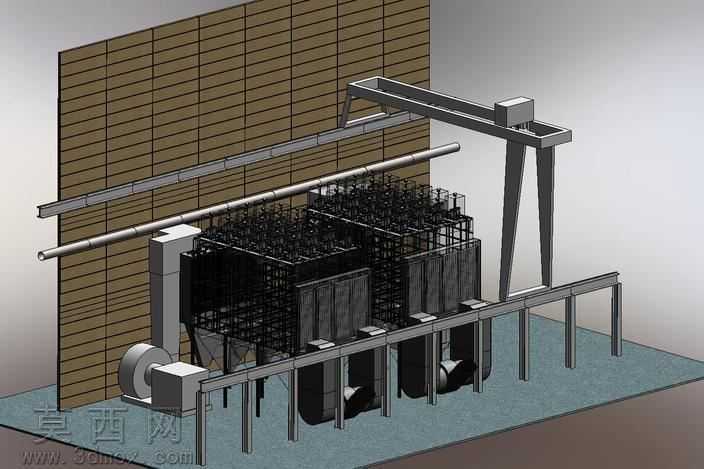

本作品为火力发电厂气体净化能源街区配套烟气处理系统的三维建模成果，整体采用SolidWorks完成全参数化结构搭建，建模过程严格遵循工业烟气湿法净化系统的实际工艺布局逻辑，完整还原了整套装置的空间排布与部件连接关系。模型搭建阶段首先确定核心工艺动线，以烟气流通路径为核心骨架，依次排布进气烟道、文丘里洗涤单元、气液分离罐体、排气管道、污泥存储槽以及配套的风机、泵组、管廊结构，同时还原了厂区配套的黄色桥式起重设备、钢结构操作平台、爬梯护栏等附属设施，各部件的装配约束完全匹配实际工程安装逻辑，可实现无干涉的结构拆解查看。材质渲染阶段针对不同部件的工业属性做了差异化材质赋予：大型罐体与连接管道采用哑光银灰色金属材质，还原碳钢设备做防腐处理后的真实质感；洗涤单元、风机壳体、污泥槽等部件采用高饱和度紫色工程塑料或防腐涂层材质，清晰区分不同功能模块；起重设备主梁采用醒目的亮黄色工业涂装，钢结构平台采用深灰色金属网格材质，地面采用浅灰色哑光水泥质感材质，通过材质差异强化各功能区的视觉区分度，渲染输出的效果图光影层次清晰，可直观呈现整套装置的立体布局。设计思路围绕火电厂燃煤烟气湿法净化的工艺需求展开，重点还原文丘里洗涤器的核心结构，即通过喷嘴雾化形成细水雾吸附烟气中碳、硫、氮氧化物与细粉尘的工作场景对应的结构形态，同时兼顾旧电厂改造场景下的设备替换逻辑，在模型中预留了后续替换为干式静电除尘器的结构接口位置，整套模型结构完整，部件层级清晰，可用于环保设备教学演示、火电厂厂区布局规划、烟气净化工艺展示等场景，能够直观呈现湿法气体净化系统的完整构成与工作逻辑。
