带辐条减振输送滑轮结构设计

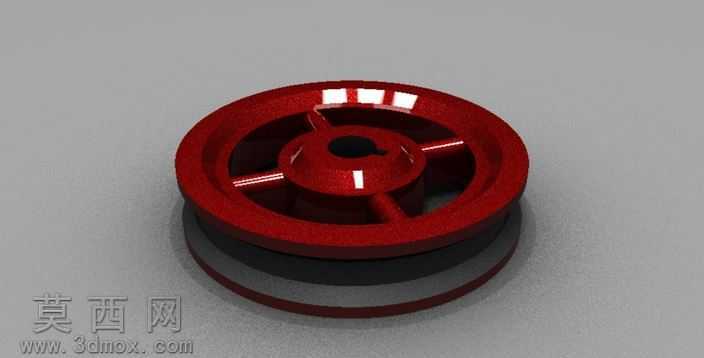

本模型为输送系统配套使用的减振滑轮，采用SolidWorks完成全参数化三维建模，建模过程中先以旋转凸台命令生成滑轮的基础轮体轮廓，精准绘制轮缘的导绳槽截面，保证槽面弧度适配配套牵引绳索的曲率，避免绳索运行中出现卡滞、偏磨问题。轮体中部采用四辐条式镂空结构，在绘制辐条草图时严格对称布局，通过拉伸凸台生成辐条实体后，对辐条与轮缘、轮毂的衔接位置做圆角过渡处理，消除应力集中点，同时大幅降低轮体自身重量，减少转动惯量带来的动力损耗。轮毂部分设计有标准键槽结构，建模时通过拉伸切除命令生成键槽特征，保证滑轮与传动轴之间能够实现周向固定，传递稳定扭矩，键槽的尺寸公差按照通用机械传动标准预留，满足实际装配的精度要求。材质配置上，轮体整体赋予工程塑料材质属性，渲染时调整材质的哑光深灰质感，添加细微的磨砂纹理表现工程塑料的表面特性，既还原了实物的视觉效果，也体现出该材质具备的吸振降噪特性。设计思路围绕输送系统的减振需求展开，轮框的结构设计经过优化，能够在齿轮电机轴驱动轮体转动、输送物料的过程中，吸收传动系统产生的径向振动，减少振动向机架及相邻传动部件的传递，降低运行过程中的噪音，提升整套输送机构的运行稳定性。模型完成后通过干涉检查命令验证所有特征无实体干涉，装配关系符合机械设计规范，导出的STL格式文件可直接用于3D打印样件验证，也可导入其他三维软件进行后续的装配仿真、有限元受力分析，为输送系统的传动部件选型、结构优化提供精准的三维数据支撑，适配各类轻载输送场景的传动导向需求。
