单级悬臂式离心泵内部结构三维数模

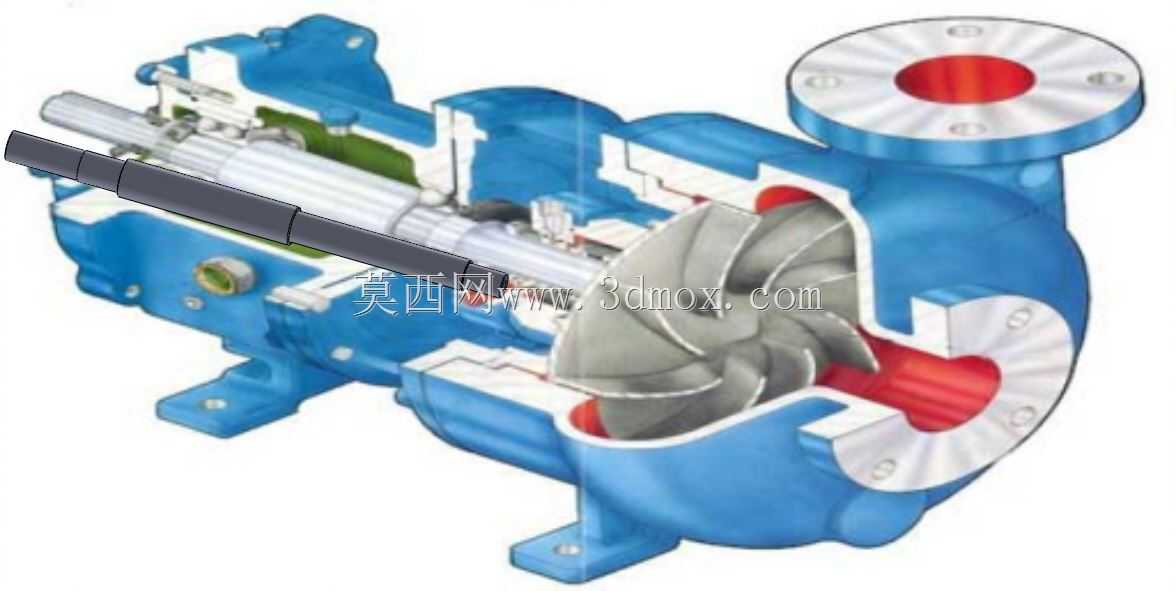

　　这款离心泵三维数模完整还原了单级悬臂式离心泵的全装配结构，覆盖从动力输入端到流体过流端的所有核心零部件，可直接用于流体输送系统的布局校核、结构拆解教学以及零部件二次改型设计。从实际工程应用场景来看，这类离心泵广泛适配清水、低粘度理化性质接近清水的介质输送工况，常见于市政供水增压、工业循环水系统、暖通空调水循环、中小型化工流程的洁净介质输送环节，也可作为给排水设备配套的核心动力单元使用。数模中清晰呈现了泵轴的动力传递路径：动力端通过联轴器与驱动电机输出轴对接，轴段依次穿过多组轴承支撑结构、机械密封腔体，末端直接固装叶轮，运行时电机输出的扭矩通过泵轴平稳传递给叶轮，带动叶轮在泵腔内部高速旋转，利用离心力作用持续提升介质压力，

　　完成介质从轴向入口进入、径向出口排出的完整输送过程。设计层面上，数模还原了后开门式的结构布局，检修时无需拆卸泵体与进出口管路的连接法兰，即可将转子组件整体抽出完成密封更换、叶轮检修等维护操作，大幅降低现场运维的拆装工作量。过流部件的型线完全贴合水力设计要求，叶轮采用闭式叶片结构，叶片曲面顺滑过渡，可减少介质在流道内的水力冲击损失，泵壳采用螺旋形压水室结构，能有效收集叶轮甩出的介质，将介质的部分动能平稳转化为压力能，降低流道内的湍流损耗。安装边界方面，数模保留了底部一体式安装脚的完整安装孔位尺寸、进出口法兰的连接尺寸与密封面结构，可直接对接管路系统的三维布局设计，校核泵组与周边管线、基座的安装间隙，避免现场安装时出现干涉问题。

　　同时模型中完整呈现了机械密封的装配位置、轴承的润滑腔结构、轴套的防护设计，这些细节可帮助设计人员快速理解离心泵的密封原理、转子支撑方式，在进行泵组选型配套、管路系统设计时，能更精准地预留维护操作空间，匹配对应的驱动功率与安装基座强度要求。
