Atmel泰文28针DIP封装芯片三维建模作品

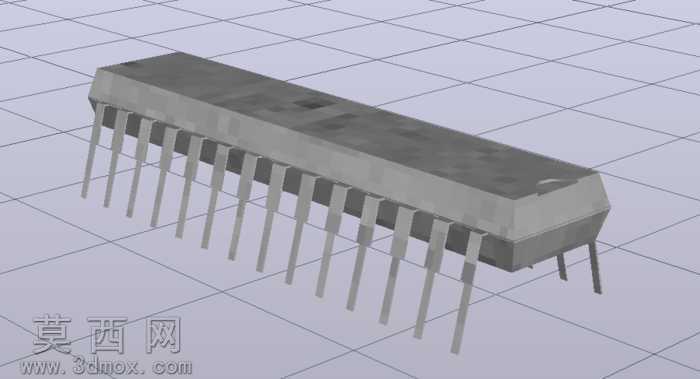

本次建模对象为Atmel旗下泰文系列28针双列直插封装芯片，建模过程围绕真实直插芯片的物理结构展开，首先通过查阅官方器件手册获取精准尺寸参数，确定塑封主体的长宽高比例、引脚间距、引脚伸出长度、引脚直径等核心结构数据，保证模型与实物尺寸的一致性。建模阶段采用基础几何体搭建主体框架，首先创建长方体作为芯片的黑色环氧塑封基体，对基体边缘做微小倒角处理，还原真实芯片塑封外壳的圆润边角特征，同时在基体一端制作半圆形定位标记凹痕，还原直插芯片用于区分引脚方向的定位结构，避免装配时出现引脚接反的问题。引脚部分采用等距阵列方式完成28根直插引脚的排布，每根引脚分别建模为与塑封体连接的平直段、向下弯折的过渡段、用于插装焊接的直插段三个部分，还原真实DIP封装引脚的弯折形态，对引脚与塑封体衔接的位置做微小的嵌入处理，还原实际生产中引脚与塑封本体的装配结构，避免出现引脚悬浮的失真问题。材质渲染阶段，针对芯片不同部位匹配对应材质，塑封主体采用哑光深灰色硬质塑料材质，调整材质粗糙度参数还原环氧塑封表面微磨砂的质感，避免过度反光造成的塑料质感失真；引脚部分采用亮银色金属材质，添加轻微的氧化做旧效果，还原真实直插引脚长期存放后表面的细微色泽变化，避免金属材质过于光亮产生的虚假感。场景搭建采用浅灰色带网格线的建模工作台作为承载平面，添加柔和的环境漫反射光照，搭配两个侧方辅助光源消除模型暗部死黑，清晰展现芯片的整体轮廓与引脚排布结构，同时在塑封体表面添加微弱的激光印字凹凸效果，还原芯片表面的型号标识细节。设计思路上以还原Arduino开发板常用主控芯片的真实形态为核心，所有结构均参考实物比例制作，未做夸张化艺术修改，模型可用于电子电路装配演示、PCB布局仿真、教学课件展示等场景，能够清晰展现DIP28封装芯片的外部结构特征，帮助使用者直观理解直插芯片的外形与引脚排布规律，建模过程中对细小结构的精度控制，保证了模型在不同缩放比例下查看都不会出现结构变形或失真问题。
