重载型定向移动脚轮组件三维结构设计

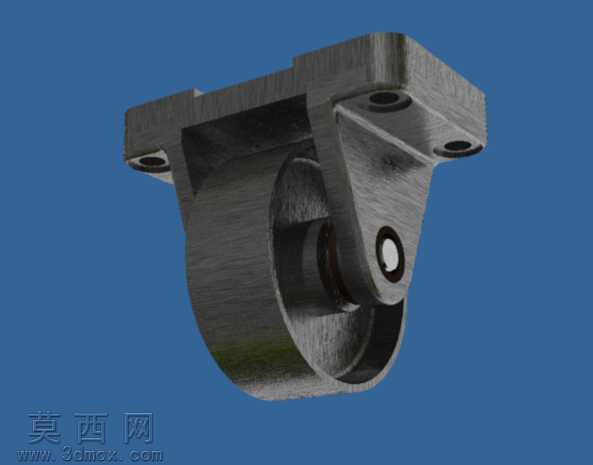

本作品为重载定向移动脚轮组件的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于重载承重的使用需求，确定整体承载框架的壁厚、安装孔位间距与轮体直径的核心参数，先绘制安装底座的二维草图，通过拉伸、拔模、倒角命令生成带法兰安装面的上支座结构，支座两侧延伸出对称的轮体支撑臂，在支撑臂与底座衔接处设计三角加强筋结构，通过筋特征命令生成一体化的加强结构，避免应力集中导致的结构断裂，保障重载工况下的结构强度。轮体部分采用空心圆柱结构设计，在保证承重能力的同时降低整体组件重量，轮体中心预留轴承安装位，通过同轴心配合装配销轴与轴承构件，实现轮体的顺畅转动，销轴两端设计卡簧限位槽，通过卡簧特征完成销轴的轴向固定，防止轮体在移动过程中发生轴向窜动。材质与渲染阶段，整体金属构件赋予铸钢材质，调整材质的粗糙度、金属度参数，模拟铸钢件表面细微的磨砂质感与金属反光效果，轮体表面添加轻微的使用磨损纹理，提升渲染的真实感，背景采用纯色深蓝背景，搭配三点布光方案，主光源从侧上方打亮组件整体轮廓，补光弱化支撑臂下方的阴影死区，轮廓光勾勒组件边缘结构，最终渲染图清晰展现各部件的装配关系与结构细节。设计思路上，该组件定向移动的属性决定其无需设计转向回转结构，相比万向脚轮结构更简洁、承重能力更强，适用于重型工作台、重型工业设备的移动改造场景，安装底座上的四个沉头安装孔可直接通过螺栓与设备底部框架固定，装配流程简单便捷，轮体的宽度与直径参数经过承重校核，可满足大重量设备的平稳移动需求，各部件之间的配合公差按照机械加工标准设定，既保证转动部件的活动间隙，又避免间隙过大导致的移动晃动问题，整体结构无冗余设计，所有特征均服务于重载移动的核心功能，可直接用于生产加工的参考或设备改造的选型参考。
