带锥齿轮传动结构的油接线盒

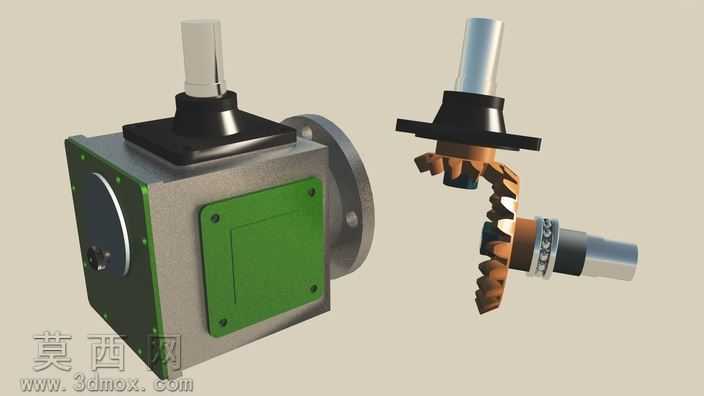

本作品为集成锥齿轮传动结构的油接线盒三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械设计规范与实际装配逻辑开展。建模初期先梳理整体功能逻辑，明确该装置需同时实现动力换向传递与接线防护的双重功能，先完成整体轮廓的草绘布局，确定盒体、传动组件、接线端口的相对位置与尺寸比例，避免后续建模出现装配干涉问题。结构设计上，外部盒体采用方正的防护壳体造型，侧面设置快装式绿色防护盖板，通过四角的固定孔位实现盖板与盒体的可靠连接，方便后期内部组件的检修维护；盒体一侧设置法兰连接结构，用于对接外部设备的安装端面，保证连接的密封性与结构强度；顶部设置突出的接线端口，采用阶梯式密封结构设计，可适配不同线径的线缆接入，同时满足油浸工况下的密封防护要求。内部核心传动部分采用锥齿轮啮合结构，两根呈空间垂直布局的传动轴分别从不同方向接入盒体，主动轴与从动轴上的锥齿轮参数经过精准匹配，齿形、模数、压力角均符合传动设计标准，保证动力传递过程中的平稳性，降低啮合噪音与传动损耗；轴体与盒体的衔接位置设计有密封与限位结构，避免润滑油渗漏，同时限制轴体的轴向窜动，保证传动精度。材质与渲染环节，针对不同部件匹配对应材质属性：盒体主体采用磨砂金属材质，还原铸铝壳体的哑光金属质感；绿色盖板采用工程塑料材质，添加细微的颗粒质感表现注塑件的表面特征；锥齿轮与传动轴采用光亮金属材质，通过金属反光效果突出机加工零件的精密质感；顶部接线端口的密封件采用橡胶材质，调整材质的粗糙度与反光度还原橡胶的哑光弹性特质；渲染时采用柔和的均匀布光，突出各部件的结构轮廓与材质差异，同时将装配完成的整体状态与爆炸拆解状态同框呈现，清晰展示内部传动组件与外部壳体的装配关系，让观看者可以直观理解装置的组成结构与动力传递路径。整个建模过程严格遵循实际生产的装配逻辑，所有配合面均预留合理的装配公差，各部件可独立导出用于工程图生成或后续的仿真分析，兼具展示价值与实际工程参考意义。
