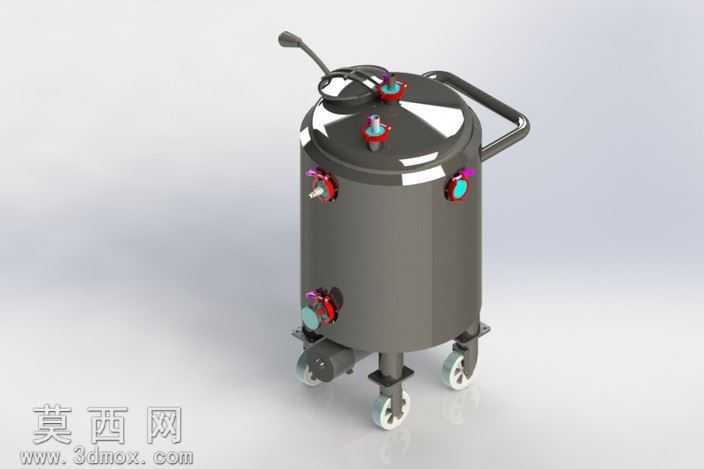

带脚轮立式移动罐体工业设备三维设计

本作品采用SolidWorks进行全参数化三维建模，整体以立式圆柱形罐体为核心主体，建模过程中优先通过旋转凸台命令生成罐体主筒体，保证筒壁厚度均匀一致，筒体顶部采用标准椭圆形封头结构，通过拉伸与圆角命令处理封头与筒体的衔接过渡，避免应力集中的结构锐角。罐体顶部设置快开式入孔盖，搭配倾斜布置的操作拨杆，拨杆通过旋转副与罐体顶部的安装座完成装配约束，还原实际开合操作的运动逻辑；封头表面均匀布置多组不同规格的阀门接口，建模时对阀门的手轮、阀芯、连接法兰做了分零件建模后装配，不同阀门采用差异化的配色区分功能属性，部分阀门带有红色操作手轮，部分带有蓝绿色标识端盖，清晰区分进出介质的通路属性。罐体侧部设置弧形弯管结构的推移把手，把手通过焊接式安装座与筒体外壁固定，建模时通过扫描命令生成弯管的流畅曲面，保证把手握持段的弧度符合人体工学操作角度。罐体底部采用三点式支撑脚结构，每个支撑脚下方装配万向脚轮，脚轮的轮架、滚轮、转轴均做了独立结构建模，还原万向轮可水平旋转、滚轮可周向转动的活动特性，满足设备整体移动转运的功能需求；罐体底部侧方还设置了底置出料阀门，与顶部阀门形成完整的介质进出通路。材质渲染阶段，罐体主体采用哑光不锈钢金属材质，调整反射粗糙度参数模拟工业不锈钢罐体的真实磨砂质感，阀门手轮采用亮红色烤漆材质，端盖采用亮面蓝绿色工程塑料材质，脚轮滚轮采用白色尼龙材质、轮架采用镀锌金属材质，把手采用与罐体一致的不锈钢材质，通过环境光遮蔽、全局光照渲染参数调整，让不同材质的质感区分清晰，金属部件的反光自然柔和，塑料部件的漫反射质感真实。整体设计遵循工业移动式压力容器的常规布局逻辑，结构比例协调，各部件的装配关系符合实际工业设备的生产制造逻辑，可用于工业罐体类设备的方案展示、结构教学参考使用。
