起亚乘用车铝合金轮毂带轮胎总成结构

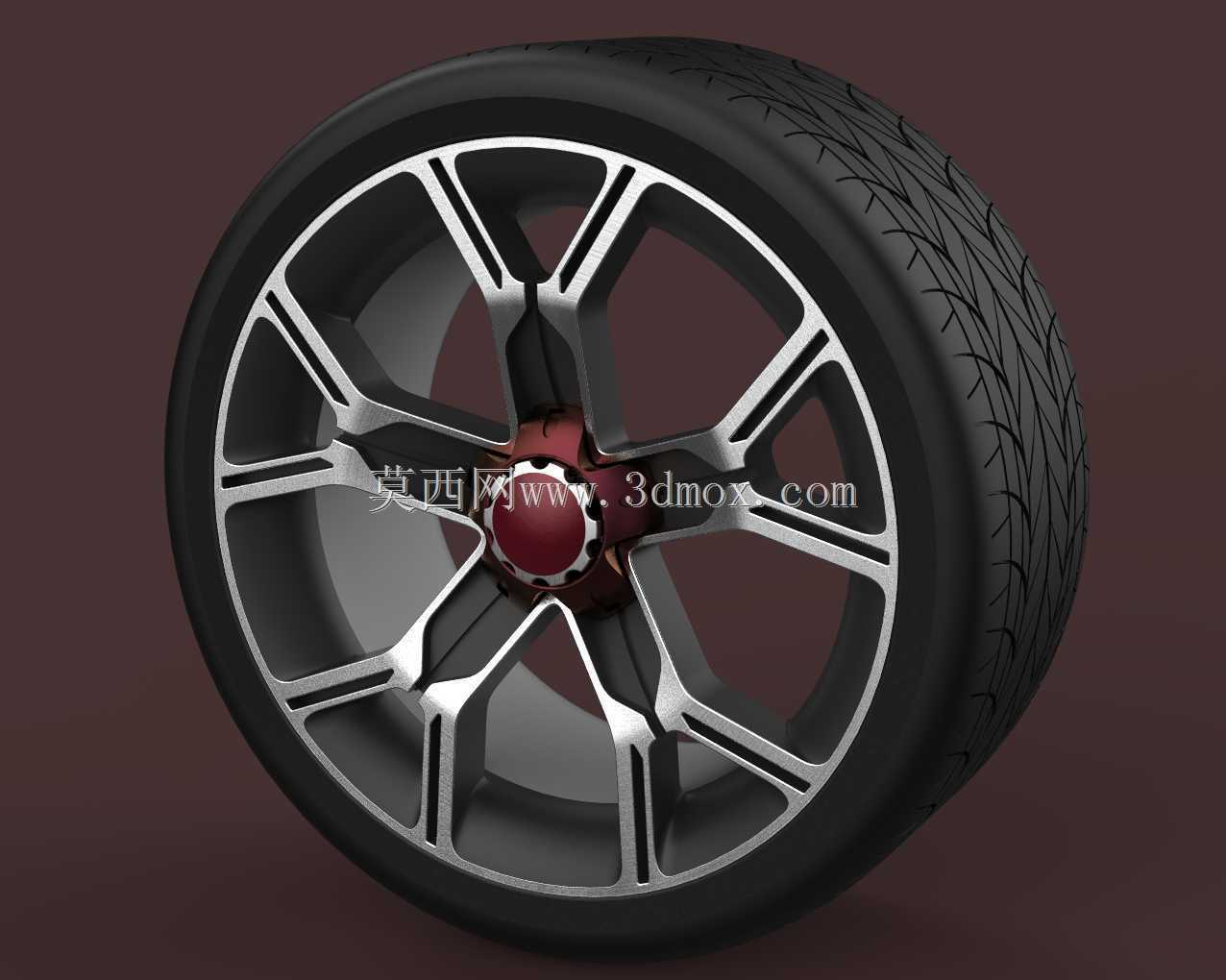

　　这套轮组结构的建模过程，首先要明确乘用车行驶过程中的实际受力边界，日常铺装路面行驶时，轮组需要承受整车垂直载荷、转向时的侧向力矩、加减速过程中的扭矩传递，还要兼顾过减速带、坑洼路面时的瞬时冲击载荷，建模时所有的圆角、壁厚过渡都要对应实际冲压、铸造工艺的成型要求，不能出现结构尖角或者壁厚突变的区域，避免实际生产时出现应力集中导致的开裂问题。轮辐采用的是五组双辐条的分叉式设计，这种布局不是单纯为了视觉效果，每一组辐条的走向都对应轮毂安装盘到轮辋的力传递路径，分叉结构可以在同等材料用量下，提升辐条的侧向支撑刚度，同时给刹车卡钳预留足够的安装避让空间，避免转向或者刹车抖动时辐条与卡钳发生运动干涉。轮毂中心的安装位设置了对应的螺栓孔分布圆，

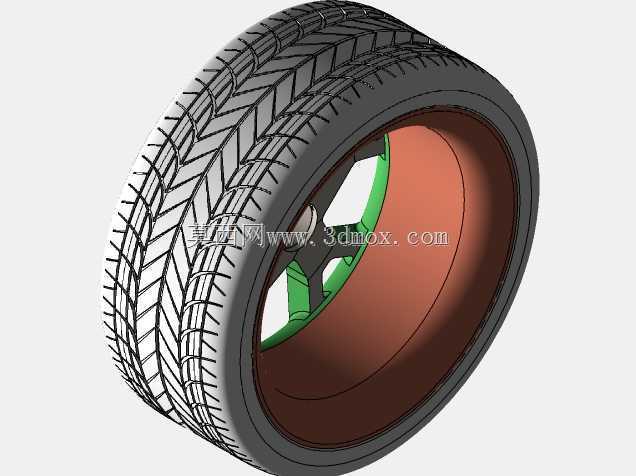

　　匹配起亚车型的轮毂固定螺栓间距，中心定位孔的尺寸严格对应车轴轴头的配合公差，安装时可以保证轮组与车轴的同轴度，避免高速行驶时出现车轮抖动的问题，中心区域的红色装饰盖结构，建模时预留了卡扣安装位，对应实际装车时的装饰罩固定结构，不需要额外打胶或者螺丝固定，方便后期维护拆卸。轮胎部分的建模还原了民用街胎的胎面花纹布局，主排水槽的深度、横向花纹的切角都参考了实际民用轮胎的设计参数，这种花纹结构可以在雨天行驶时快速划破胎面与路面之间的水膜，提升湿地抓地力，胎侧的厚度设计兼顾了行驶缓冲能力与侧向支撑性，日常过弯时胎侧的变形量控制在合理区间，不会因为胎侧过软导致转向响应滞后，也不会因为胎侧过硬影响日常行驶的滤震舒适性。轮辋与轮胎的配合位置，

　　建模时还原了胎圈座的台阶结构，轮胎充气后胎圈可以牢牢卡在轮辋的台阶位置，避免高速行驶或者急加速时轮胎与轮辋发生相对滑动，导致漏气或者动平衡失效。轮组的安装边界需要匹配对应车型的悬挂转向节参数，轮辋的偏距设计要保证轮胎安装后不会超出翼子板边界，同时转向打满方向时，胎侧不会与翼子板内衬、悬挂拉杆发生剐蹭，预留足够的跳动余量，应对颠簸路面时悬挂上下行程的空间需求。这套模型的结构细节可以直接用于整车装配的干涉检查，也可以作为改装轮毂设计的参考基础，调整辐条造型、偏距参数时，可以直接在现有结构上修改，不需要从零开始搭建基础轮廓，建模时的曲面都是连续过渡的G2曲面，导入渲染软件后可以直接赋予金属、橡胶材质，输出展示级的渲染效果，

　　也可以导入有限元分析软件，施加对应的载荷工况，校核轮辐、轮辋的应力分布，优化壁厚参数，在保证结构强度的前提下降低轮组的整体重量，实现轻量化设计，降低整车的非簧载质量，提升悬挂的响应速度与行驶操控性。实际装车使用时，这套轮组的动平衡块安装位预留了轮辋边缘的卡槽结构，粘贴平衡块时不会突出轮辋表面，避免行驶时平衡块被剐蹭脱落，气门嘴的安装位置也在轮辋上做了对应的开孔避让，安装标准橡胶气门嘴或者金属气门嘴都有足够的密封配合面，不会出现慢漏气的问题。
