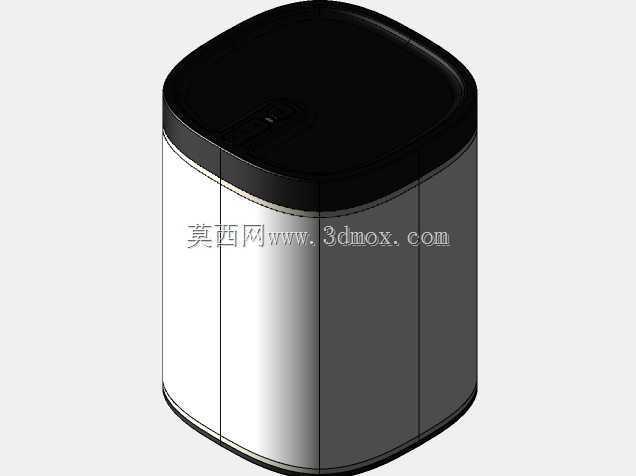

索诺斯第1场曲面壳体结构三维建模

　　在消费类音频设备的结构开发环节，曲面壳体的建模精度直接决定后续模具开模的良率与成品装配的贴合度，本次建模的索诺斯相关壳体部件，主要面向桌面级音频播放设备的外覆盖件应用场景，这类部件在实际使用中既要承担内部声学组件、电路模块的防护功能，也要兼顾外观的曲面流畅度与握持触感，同时还要为出声网孔、按键接口预留精准的安装边界。从实际工程落地的角度看，这类壳体的设计首先要匹配内部元器件的堆叠尺寸，建模初期需要先梳理内部扬声器单元、主控电路板、接线端口的占位空间，以内部元件的最大轮廓作为壳体设计的内边界，预留0.8-1.2mm的装配间隙，避免后期组装时出现元件干涉的问题。壳体的壁厚设计遵循均匀过渡原则，主体壁厚控制在1.8mm，

　　曲面弯折区域做局部加厚至2.2mm，既保证壳体的结构强度，避免注塑成型时出现缩痕、翘曲等缺陷，也能控制整体重量，满足桌面设备的轻量化使用需求。外形曲面的构建采用多段曲率连续的样条曲线拟合，顶部的大弧面过渡区域做G2连续处理，保证视觉上无明显折痕，触感顺滑无突兀棱角，侧边的收窄弧度匹配日常握持时的手指贴合角度，在设备移动、摆放调整时能提供足够的摩擦力，避免滑脱。安装边界的处理上，壳体与内部骨架的连接采用卡扣加定位柱的组合结构，卡扣的卡合量设计为0.6mm，定位柱的直径比对应安装孔小0.1mm，既保证装配时的定位精度，也能降低组装难度，提升产线装配效率。出声区域的开孔边界做0.3mm的倒角处理，避免开孔边缘的毛刺影响声学传播效果，

　　同时也能防止用户擦拭设备时被锐边划伤。接口区域的开孔尺寸严格匹配对应连接器的外轮廓，预留0.2mm的装配公差，保证外接插头能顺利插拔，不会出现接口对位偏移的问题。从建模逻辑上看，这类曲面壳体不能只追求外观的曲面美感，必须同步兼顾注塑工艺的可行性，所有曲面的拔模角度控制在1.5度以上，内侧的加强筋厚度不超过主体壁厚的60%，避免注塑成型时筋位背面出现缩印，影响外观质感。壳体的分模线设置在侧边曲面的视觉隐蔽区域，分模面做顺滑过渡，减少后期抛光、喷涂的处理工作量。在实际应用场景中，这类壳体除了基础的防护与外观作用，还需要兼顾一定的声学辅助功能，壳体内部的曲面弧度要配合扬声器的出声角度，减少声波在壳体内部的反射驻波，

　　因此建模时需要同步核对内部声学腔体的容积，保证曲面内表面与扬声器单元的距离符合声学设计要求，不能为了外观造型随意压缩腔体空间，影响最终的音质表现。对于结构设计从业者而言，这类消费电子类曲面壳体的建模，核心是平衡外观造型、结构强度、工艺可行性、装配便利性与功能需求几个维度的要求，不能单一偏向某一个方向，比如过度追求超薄外观导致壳体强度不足，使用中容易出现开裂问题，或者过度强调结构强度导致壁厚过大，出现成型缺陷与重量超标的问题。建模过程中需要反复核对各个配合面的公差，尤其是曲面区域的配合间隙，要考虑到注塑成型的收缩率，根据选用的ABS+PC合金材料的收缩特性，对曲面尺寸做对应的补偿，保证开模后成品的尺寸精度符合设计要求。壳体表面的处理工艺预留0.1mm的涂层厚度，建模时的外表面尺寸要提前扣除涂层厚度，避免喷涂后整体尺寸超差，与配套的底座、面网等部件出现装配缝隙不均的问题。
