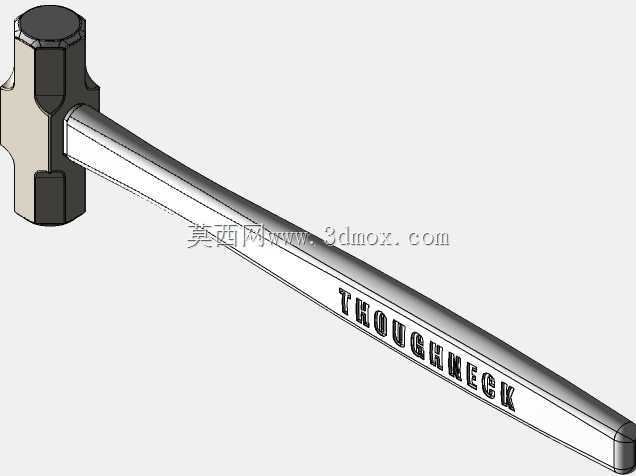

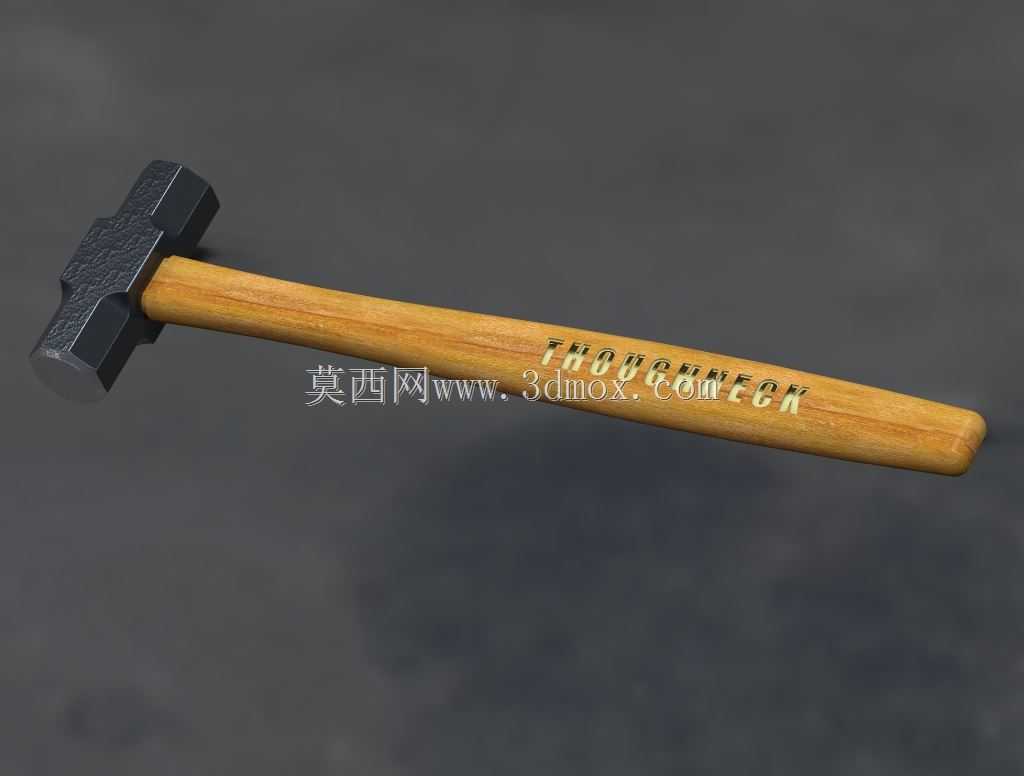

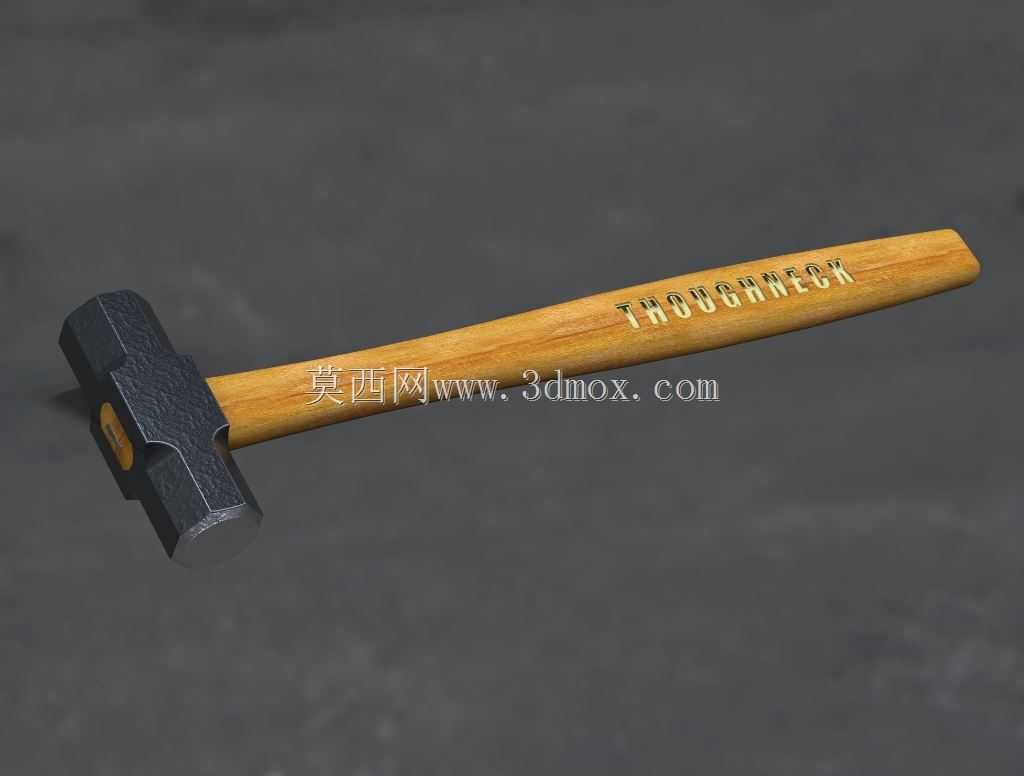

木柄八角手锤结构三维设计

　　在机械装配、设备检修、钣金校正以及日常五金作业场景中，手锤是出现频率最高的手动敲击工具之一，本次完成的木柄八角手锤三维结构，完全围绕一线作业的实际受力需求与使用习惯搭建，没有冗余的装饰性设计，所有结构细节都服务于实际使用的可靠性与握持舒适度。从结构拆分来看，整个手锤分为锤头与锤柄两大核心部分，锤头采用两端对称的八角棱柱构型，这种构型并非随意选择，而是经过实际作业验证的：相较于圆形锤头，八角面的棱边可以在狭窄空间内完成小角度精准敲击，比如装配过程中对销钉、键块的微调敲击，不需要大幅度调整持锤角度就能找到合适的施力面，同时八角结构的锤头在锻打成型时更容易控制金属流线方向，保证锤头整体的冲击韧性，避免长期敲击出现崩边、开裂的问题。

　　锤头的中心开有带锥度的安装孔，孔型设计为前小后大的楔状结构，这是为了匹配木柄的安装固定逻辑：锤柄装入锤头的一端加工出对应的锥度，安装时从锤头的大孔端穿入，穿出后在端部打入金属楔钉，让木柄端部膨胀卡紧在锥孔内，这种固定方式可以保证在持续敲击的反向冲击力下，锤头不会从柄部脱落，是手动敲击工具经过上百年验证的可靠固定结构。锤头的两个敲击端面做了小半径的倒圆角处理，避免直角边缘在敲击硬质工件时出现应力集中崩裂，同时端面的平面度控制在合理范围内，保证敲击时力的传递垂直均匀，不会出现偏载打滑的情况。锤柄选用硬木材质的构型设计，整体为符合人体工学的流线型变截面结构，靠近锤头的部分截面较粗，能够承受敲击时的弯矩，避免柄部在锤头连接处断裂，

　　握持段的截面做了椭圆化处理，贴合手掌的自然握持弧度，长时间作业不容易磨手，柄尾端做了轻微的膨大处理，防止挥锤时手从柄尾滑脱。锤柄表面的防滑纹理设计没有采用夸张的凸起结构，而是顺着木材纹理做了细微的弧度变化，既保证握持摩擦力，又不会因为凸起过高导致握持时硌手。在尺寸边界的把控上，整个手锤的总长度控制在常规钳工手锤的适用范围内，锤头的重量匹配日常维修与装配的常用量级，既不会因为过重导致长时间握持疲劳，也不会因为过轻导致敲击力不足无法完成工件校正、销钉装配这类作业。建模过程中重点还原了锤头与锤柄的配合公差，锥孔与木柄的配合面预留了合理的过盈量，楔钉的安装位置与打入深度也做了对应结构还原，能够直接用于手锤的结构演示、装配工艺讲解，

　　也可以作为五金工具类产品设计的基础参考模型。从实际使用的场景适配来看，这款手锤的结构可以覆盖机械车间的钳工装配、设备维保的零件拆卸敲击、钣金作业的板材整形、五金维修的工件调整等多个场景，锤头的硬度区间设计匹配常用的45号钢锻打后淬火的工艺参数，既保证敲击端面的硬度足够，不会因为长期敲击出现凹陷，又保证锤身芯部的韧性，避免重击时出现整体断裂。建模时还考虑了实际生产中的工艺可行性，锤头的所有棱边都做了符合锻造工艺的圆角过渡，没有出现无法脱模的尖锐内角，锤柄的外形曲线也符合硬木铣削加工的走刀路径，不需要额外的特殊工艺就能完成量产加工。不同于很多装饰性的工具模型，这个手锤的三维结构完全对标工业级手动工具的实际参数，每个结构细节都能在实际产品中找到对应的设计依据，没有为了视觉效果添加不符合工程逻辑的结构，比如很多模型会忽略锤头安装孔的锥度，直接做成直孔，这在实际使用中是完全不可靠的，本次建模特意还原了这个核心的固定结构，同时对木柄与锤头的接触位置做了应力分布的对应结构优化，在柄部与锤头端面接触的位置做了微小的贴合面设计，避免敲击时柄部端面直接承受冲击力导致劈裂。
