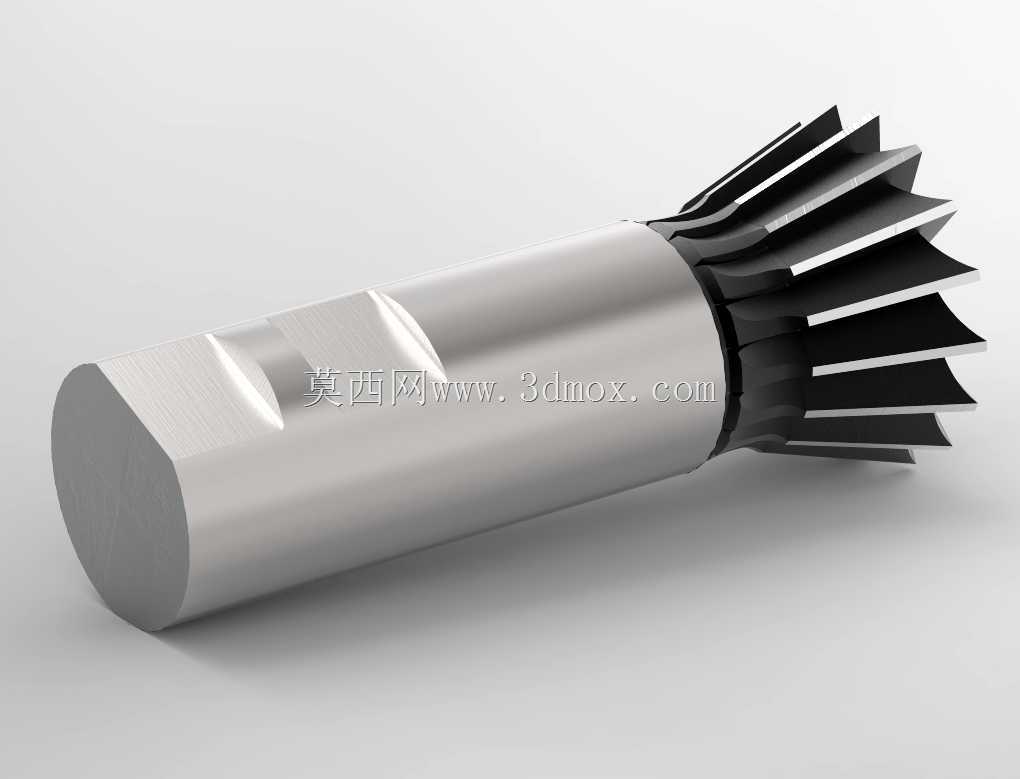

带端齿结构的铣刀柄部加工件三维结构

　　这款带端齿的铣刀柄构件，是铣削加工场景里连接机床主轴与切削工作端的核心衔接部件，日常在立式加工中心、卧式铣床、专用键槽铣削设备上都能见到同结构构件的应用，主要承担扭矩传递、装夹定位、切削载荷承载的作用。从结构设计逻辑来看，柄部采用圆柱直柄形态，表面做了高精度磨削处理，圆柱度公差控制在微米级，目的是保证装入机床主轴锥孔或者弹簧夹头时，能实现无间隙配合，避免高速旋转时出现径向跳动，影响加工面的粗糙度与尺寸精度。柄部侧面加工的扁位结构，是为了配合夹头的锁紧螺钉实现周向防转，当主轴输出大扭矩铣削时，不会出现刀柄与夹头之间的相对打滑，尤其是在大切深铣削铸铁、合金钢这类高硬度材料时，防转扁位的接触面积经过受力校核，能承受峰值扭矩下的剪切应力，

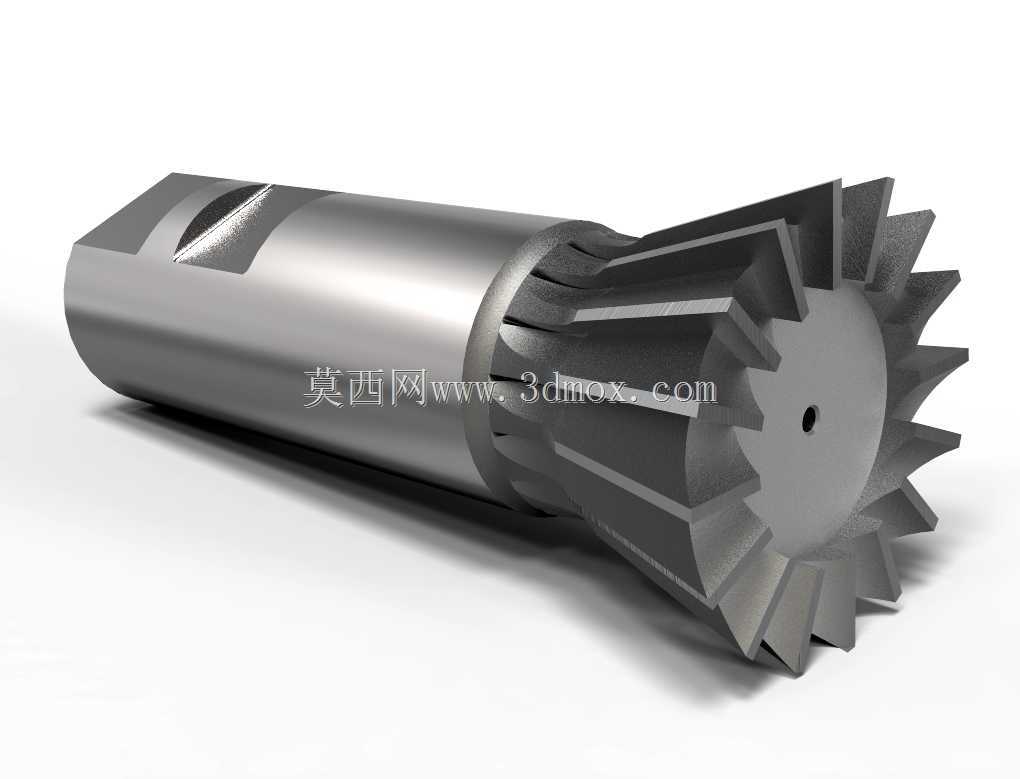

　　不会出现崩边、变形问题。端部的放射状端齿结构，是这款构件区别于普通直柄铣刀的核心设计，这类齿形属于端面啮合齿，齿形角度经过优化，每个齿的两个侧面都做了等距修形，既可以在多段拼接式铣刀杆上实现端面咬合传递扭矩，也可以作为成型铣削的工作齿，直接对工件端面的沉槽、放射状沟槽进行成型加工，齿根位置做了圆弧过渡处理，避免应力集中导致的齿根断裂，在频繁正反转铣削、冲击载荷工况下，能有效提升构件的疲劳寿命。从安装边界来看，柄部的外径公差采用h6级精度，适配市面上绝大多数标准弹簧夹头、液压刀柄的装夹范围，装入深度有明确的刻度标识区间，避免装夹过浅导致夹持力不足，或是装夹过深干涉夹头内部的锁紧结构。端齿部分的最大外径比柄部直径大出固定比例，

　　齿顶圆与柄部的同轴度公差严格控制，保证旋转时端齿的切削轨迹圆跳动在允许范围内，加工出的沟槽位置度不会超差。在实际加工应用中，这类带端齿的铣刀柄既可以作为模块化铣刀的连接基体，在端部换装不同规格的可换式刀头，减少整体刀具的材料消耗，也可以直接作为成型铣刀使用，在汽轮机叶片榫槽加工、汽车变速箱壳体端面齿槽加工、模具钢流道放射槽加工场景中，都能稳定发挥作用。设计过程中，针对不同工况的载荷特性，齿部的硬度做了分区处理，啮合接触面的硬度高于柄部基体硬度，既保证齿面耐磨，又让柄部具备足够的韧性，承受装夹时的夹紧力不会出现脆裂。齿端中心位置的小通孔，是为了配合机床的内冷通道，切削液可以从通孔直接输送到端齿切削区域，及时带走铣削产生的热量，

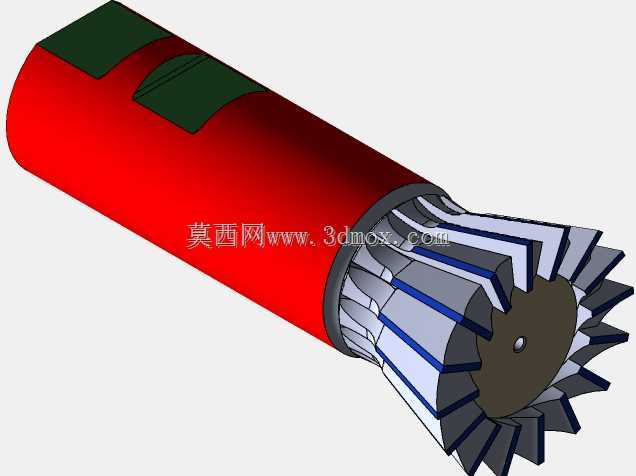

　　冲掉齿槽内堆积的切屑，避免切屑二次刮伤已加工表面，同时降低齿部的切削温度，延长刀具的连续工作时长。在三维建模过程中，端齿的齿形采用参数化阵列方式生成，每个齿的螺旋角、齿厚、齿高都可以根据实际加工需求快速调整参数生成新的衍生结构，柄部的扁位、倒角、中心孔结构都按照机械加工工艺要求做了特征简化，方便后续导入CAM软件生成加工刀路时，不会出现碎面、特征丢失的问题，模型的装配基准与实际加工的定位基准完全重合，在做装配仿真、动平衡仿真时，能直接调用模型参数计算高速旋转下的离心力分布，提前优化结构去除不平衡量，避免实际装机时出现振动过大的问题。
