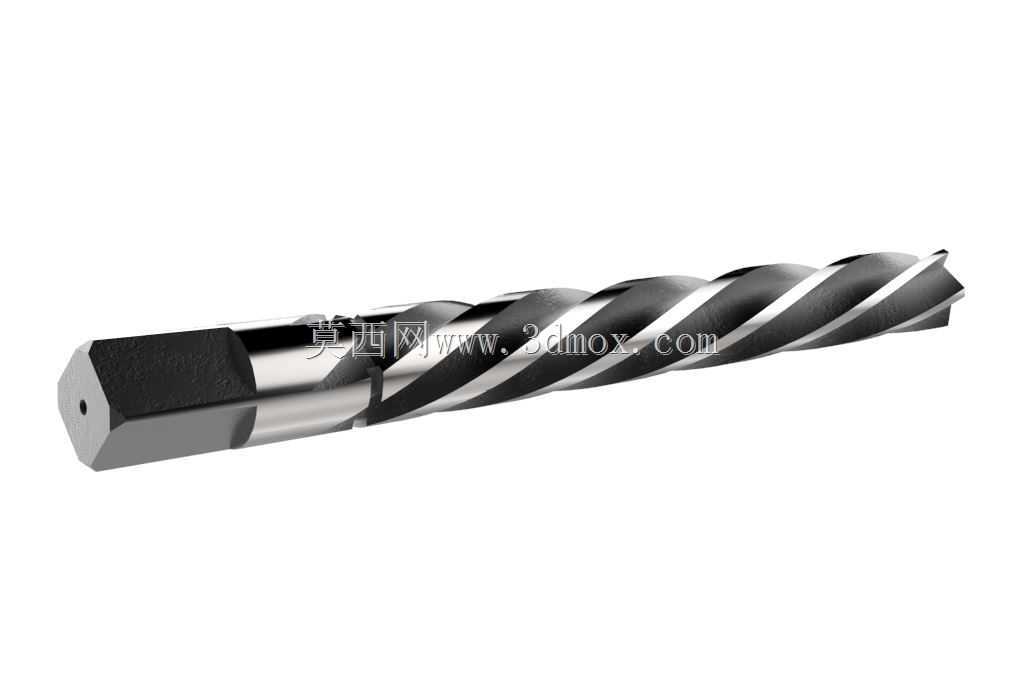

高精度螺旋槽机用铰刀结构设计

　　在机械加工的孔精加工工序里，铰刀是保障孔位尺寸精度、圆柱度与表面粗糙度的核心切削刀具，这款螺旋槽结构的机用铰刀，主要适配立式加工中心、数控车床以及专用铰孔设备的装夹使用，覆盖从普通碳钢、合金钢到有色金属的中小直径孔终加工场景，常见于液压阀块孔系加工、发动机零部件销孔精加工、模具导向套孔修配等对孔位精度要求严苛的工序环节。从实际加工的工况需求出发，这款铰刀的设计首先考虑了排屑顺畅性，区别于直槽铰刀在深孔加工中容易出现切屑堵塞刮伤已加工孔壁的问题，螺旋槽的导程设计匹配常用的进给速度区间，切削过程中切屑会沿着螺旋槽方向稳定排出，不会在孔内积存挤压，既能够提升孔壁的加工光洁度，也能减少切屑卡滞造成的崩刃风险。刀具的装夹端采用方尾结构设计，

　　能够与标准铰刀夹头、浮动攻丝夹头的装夹尺寸完全匹配，装夹时方尾的受力面可以传递稳定的切削扭矩，避免高速铰削过程中刀具出现打滑、偏转的问题，装夹端的同轴度公差控制在0.01mm以内，保障刀具装夹后径向跳动量符合精加工要求，不会出现孔径扩超、锥度超差的问题。切削部分的刃带设计经过参数优化，主切削刃的后角选取适配精加工的小角度值，既保证刃口有足够的强度应对连续切削的磨损，也能减少刃口与已加工孔壁的摩擦阻力，校准部分的刃带宽度控制在合理范围，能够在铰削过程中对孔壁起到修光、挤光的作用，同时不会因为刃带过宽造成切削热堆积、工件材料冷焊粘连的问题。刀具的整体长度与切削刃长度比例经过多轮加工验证，针对常见的2-4倍径孔深加工场景做了优化，

　　既保证刀具悬伸装夹后有足够的刚性，不会因为长径比过大出现让刀造成的孔形误差，也能覆盖绝大多数常规零件的铰孔深度需求，不需要额外定制加长刀具就能完成加工。在刀具的端部设计有极小的切入导向锥，能够在刀具接触工件预制孔时顺利导入，不会因为初始对中偏差造成孔口刮伤、孔径偏移的问题，导向锥的角度经过匹配不同预制孔的钻削余量设计，能够平稳完成从钻削毛坯面到铰削精加工的切削过渡，避免初始切入时的冲击造成刃口崩损。从实际使用的角度来看，这款铰刀的螺旋槽方向采用右旋设计，适配绝大多数机床正转切削的转向逻辑，切削过程中切削液可以顺着螺旋槽的间隙顺利注入切削区域，充分带走切削产生的热量，降低刀具的工作温度，延长连续加工的刀具寿命，

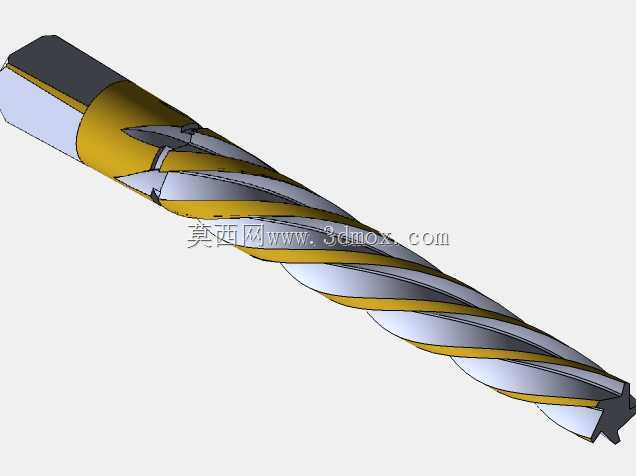

　　同时切削液的冲刷也能帮助槽内的切屑顺利排出，减少残留切屑对孔壁的二次划伤。在设计建模过程中，对螺旋槽的截面轮廓做了平滑过渡处理，槽底的圆弧半径避免了应力集中问题，即使在较高的切削参数下，刀具也不会出现槽根断裂的失效情况，刃口与槽面的衔接处做了微小的钝化处理，去除了刃磨产生的微观毛刺，能够让刀具在初始切入时就保持稳定的切削状态，不会因为初期的微观崩刃造成孔壁表面出现不规则刀纹。这款铰刀的尺寸边界完全适配标准刀具的安装空间，不需要对设备的刀库、夹头做任何改造就可以直接换装使用，在自动化生产线的加工场景中，也能够适配机械手的刀具抓取尺寸，满足无人化加工的刀具自动更换需求，针对不同的加工材料，只需要调整对应的切削转速与进给参数，就可以稳定达到IT6-IT7级的孔加工精度，表面粗糙度能够稳定控制在Ra0.8-Ra1.6区间，完全满足常规机械装配的孔位精度要求。
