老式手摇木工钻孔手钻结构设计

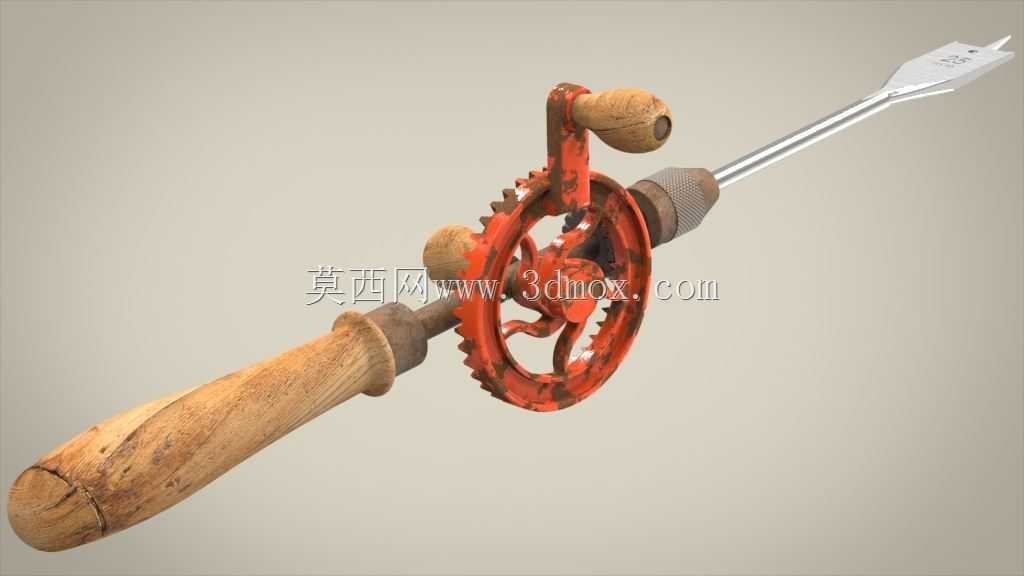

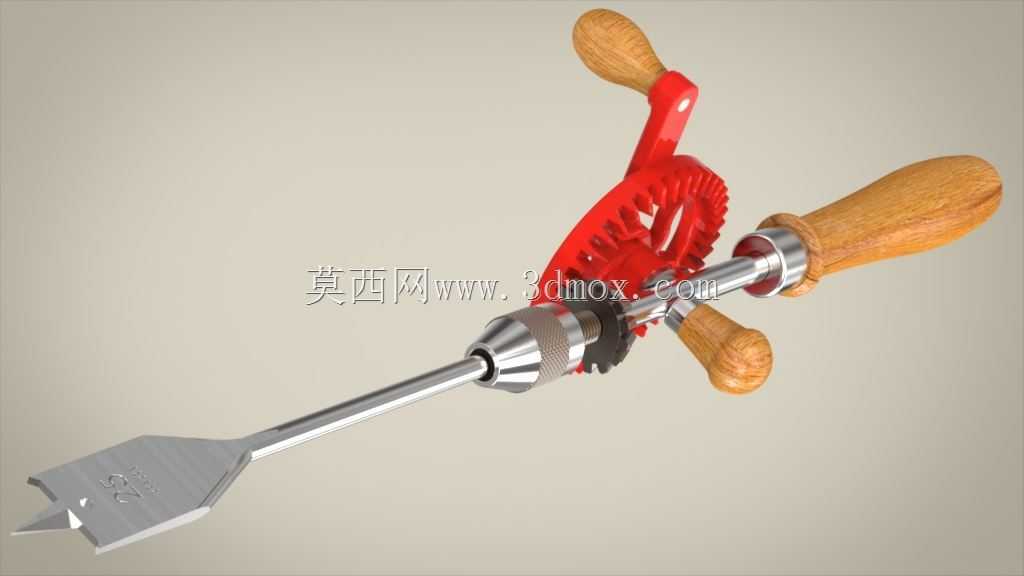

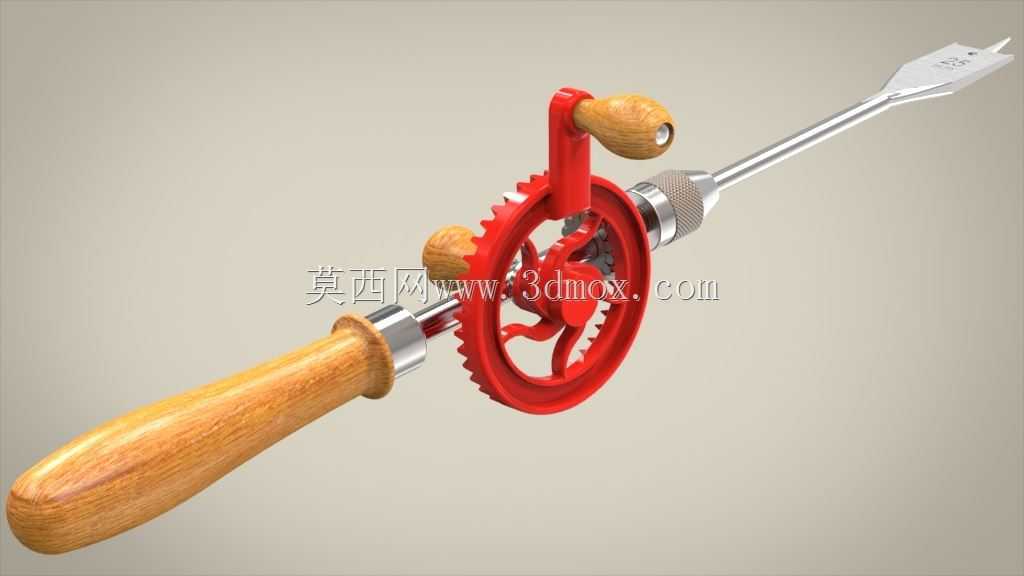

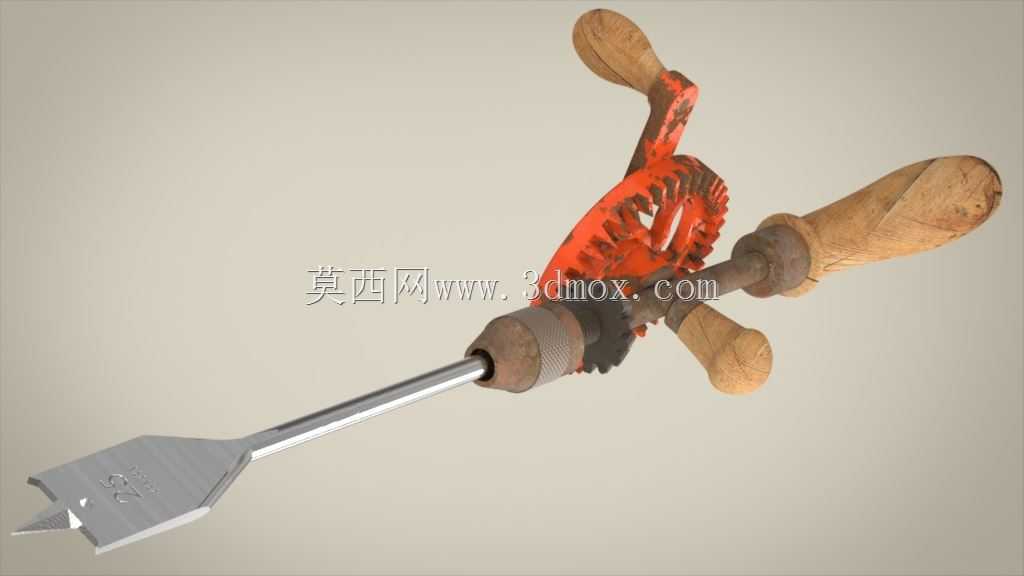

　　这款手动手摇钻孔工具，是传统木工、简易维修场景中无需外接动力源的实用钻孔器具，在户外无供电作业、狭小空间临时打孔、木工初学实操、复古工艺加工等场景中具备不可替代的使用价值，尤其适合木材、薄软质塑料、低硬度有色金属件的小直径钻孔作业，作业过程无电机噪音、无电源线牵绊，操作力度可通过手摇速度与握持压力灵活控制，能避免电动工具高速进给导致的薄壁工件开裂、钻孔偏位问题。从结构设计逻辑来看，整体采用对称式受力布局，主握持手柄设置在钻身尾部，采用符合人体工学的椭圆柱木柄形态，握持时手掌可完全贴合柄身曲面，长时间作业不易产生硌手、打滑的问题；驱动摇臂采用双握柄设计，主摇柄与偏心齿轮盘刚性连接，辅助小握柄设置在齿轮盘侧下方，

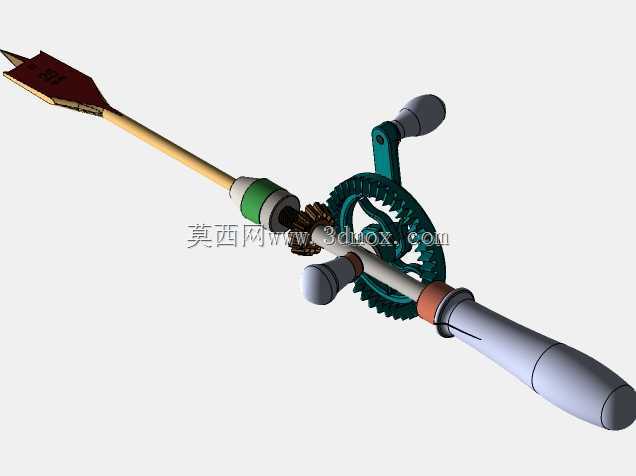

　　手摇作业时可通过双指勾握辅助握柄稳定钻身，避免钻孔过程中钻身晃动导致的孔位倾斜。核心传动结构采用伞形齿轮组传动，主动齿轮与摇臂同轴固定，从动齿轮与钻杆通过花键结构周向固定、轴向可滑动，齿轮模数选取适配手动输入扭矩的小模数规格，传动比设置在1:3.2区间，既保证手摇时的输入力可通过齿轮放大足够的钻削扭矩，又不会因传动比过大导致手摇进给速度过慢，适配木工钻孔的常规进给节奏。钻夹头采用三爪自定心结构，爪口带有防滑齿纹，可夹持直径1mm-10mm的直柄钻头，夹头尾部与钻杆通过锥面配合锁紧，拆卸钻头时只需侧向敲击夹头即可松脱，无需额外专用扳手，适配现场快速换钻头的作业需求。钻身中部设置有可滑动的胸压抵块，

　　木柄材质的抵块可在需要大进给压力时抵靠在操作者胸口，借助身体重量提供稳定的轴向进给力，无需单靠手臂发力，大幅降低长时间钻孔的劳动强度；抵块与钻杆之间设置有铜质滑动衬套，滑动时无卡滞，同时可避免钻杆转动时磨损抵块安装孔。从外形尺寸与安装边界来看，整体收拢状态下总长度为320mm，摇臂展开时最大回转半径为85mm，作业时所需的最小操作空间为半径100mm的圆柱区域，可在深度超过200mm的狭窄腔体内部完成钻孔作业，不受电动钻电池长度、电机外壳尺寸的限制。所有金属结构件均采用表面发黑处理，具备基础的防锈能力，木质手柄采用硬木车削成型，表面做浸油防滑处理，长期握持使用不会因汗渍导致木柄发霉、开裂。结构设计上充分考虑了手动工具的维护便捷性，

　　齿轮组、钻杆衬套、夹头连接位置均设置有可拆卸的销钉固定，日常维护时只需冲出销钉即可完成全部零件的拆解，更换磨损的齿轮、衬套等易损件无需复杂工具，适配基层维修站点、乡村木工坊的简易维护条件。实际作业过程中，操作者可根据钻孔材质调整手摇速度：钻削硬木时降低手摇速度，适当增加轴向进给压力，避免钻头过热退火；钻削软木、薄塑料件时提高手摇速度，减小进给压力，防止钻孔边缘出现毛边、崩裂。钻身前端的钻头定位尖可在钻孔初始阶段对准孔位标记，轻压钻身转动摇臂即可打出定位凹坑，不会出现电动钻刚接触工件时的钻头滑移问题，孔位定位精度可控制在0.5mm以内，满足木工榫卯加工、简易五金件安装的孔位精度要求。
