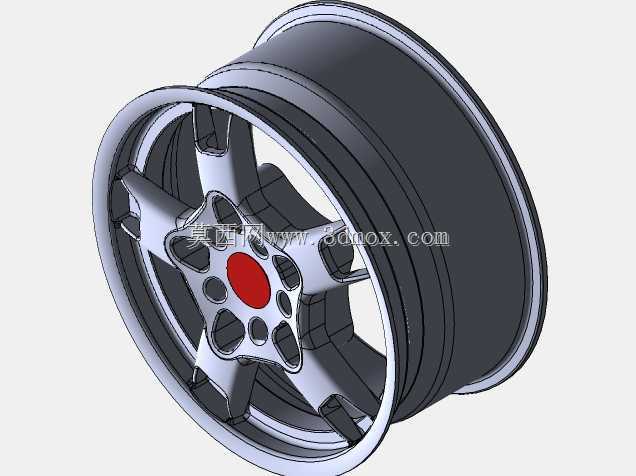

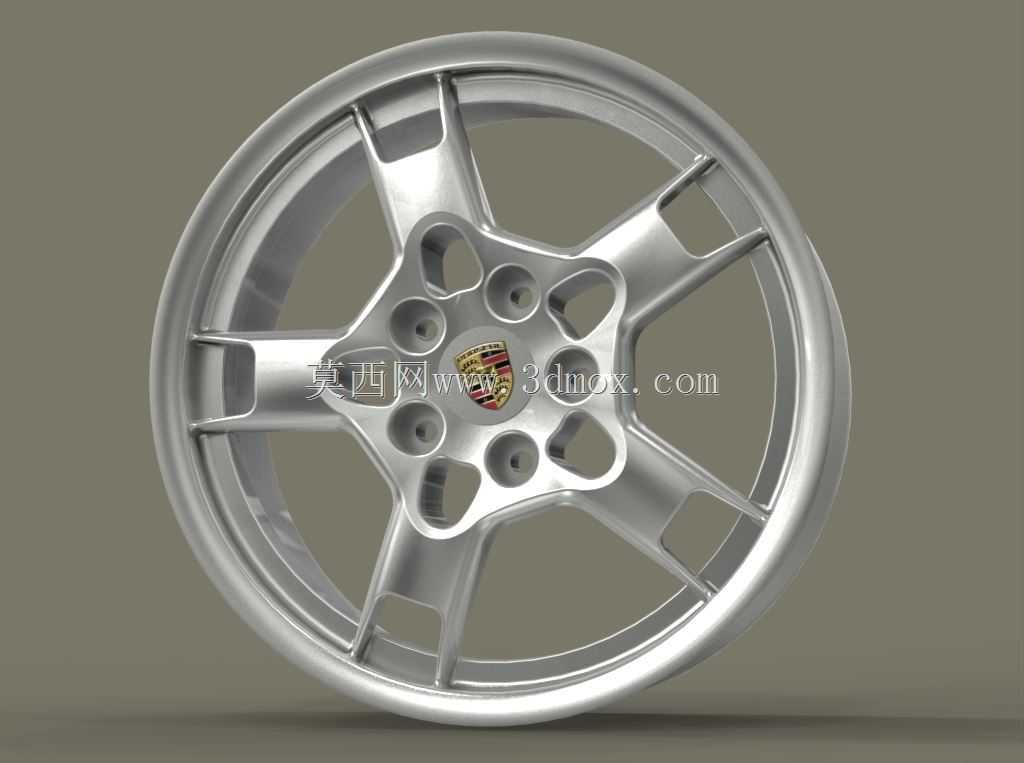

保时捷乘用车五辐铝合金轮毂结构设计

　　这款轮毂的结构设计首先围绕乘用车行驶的核心载荷需求展开，轮辐采用五主辐搭配镂空减重的构型，在保证辐条抗弯、抗扭截面模量满足轮端冲击载荷要求的前提下，通过辐条间的异形开孔削减非承载区域的材料冗余，兼顾簧下质量降低与结构强度平衡。从安装边界来看，轮毂中心定位孔匹配保时捷车型的轴头配合公差，五组螺栓孔呈圆周均布，孔位间距、孔径严格对应车型原厂轮端螺栓规格，安装面的平面度、端面跳动公差控制在乘用车轮毂的通用精度区间内，可直接适配对应车型的转向节装配位，无需额外加装转接法兰。轮辋部分采用常规乘用车深槽轮辋构型，胎圈座的角度、凸缘高度符合子午线轮胎的装配标准，能够匹配对应尺寸的民用乘用车子午线轮胎，保证轮胎充气后与轮辋的密封可靠性，

　　避免高速行驶下的轮胎脱圈风险。在实际应用场景中，这类轮毂主要适配保时捷品牌的乘用车型，覆盖日常城市道路行驶、常规高速巡航的使用工况，辐条的构型设计在满足结构强度的同时，预留了足够的刹车系统避让空间，能够容纳对应车型的原厂刹车卡钳与刹车盘，不会出现轮辐与卡钳的运动干涉。设计过程中优先考虑了轮端载荷的传递路径，车辆行驶过程中来自路面的垂直冲击、转向时的横向载荷、加速制动时的扭矩载荷，均通过轮辐从轮辋区域传递到中心安装座，五辐的对称构型让载荷在各辐条上的分布更均匀，避免局部应力集中导致的辐条断裂风险。辐条表面的曲面过渡采用大圆角顺滑处理，既减少了铸造过程中的应力残留，也能降低行驶过程中的风阻系数，同时兼顾外观的视觉协调性。

　　轮辋的边缘凸缘做了加厚处理，应对路边停车时的路肩剐蹭冲击，避免轻微剐蹭就导致轮辋变形失圆。中心盖的安装位预留了标准的卡扣卡槽，可直接装配原厂品牌中心盖，保证外观的完整性。从建模逻辑来看，整个轮毂的特征构建以旋转特征为基础，先完成轮辋的主体回转结构，再通过拉伸、切除、阵列完成轮辐的构型，所有安装孔位、配合面的尺寸均参考原厂车型的轮端参数设定，装配间隙控制在合理公差范围内，既保证安装时的顺利对位，也避免行驶过程中出现轮端松动。这类轮毂的设计还要考虑动平衡的配重需求，轮辋内侧预留了平衡块的安装位置，能够在轮胎装配后完成动平衡校正，降低高速行驶时的车轮抖动风险。辐条的背面做了不等厚的加强筋设计，在辐条与轮辋连接的应力集中区域适当增加壁厚，

　　在辐条中部非高应力区域做减薄处理，进一步优化簧下质量，提升车辆的悬挂响应速度。气门嘴的安装孔位设置在两辐条之间的轮辋区域，位置避开辐条遮挡，方便充气操作，同时孔位做了密封凸台设计，保证气门嘴安装后的气密性。整个结构没有多余的冗余设计，所有曲面、壁厚的设定都围绕载荷传递、装配适配、使用可靠性三个核心维度展开，既满足民用乘用车的日常使用强度要求，也兼顾了外观的品牌辨识度。
