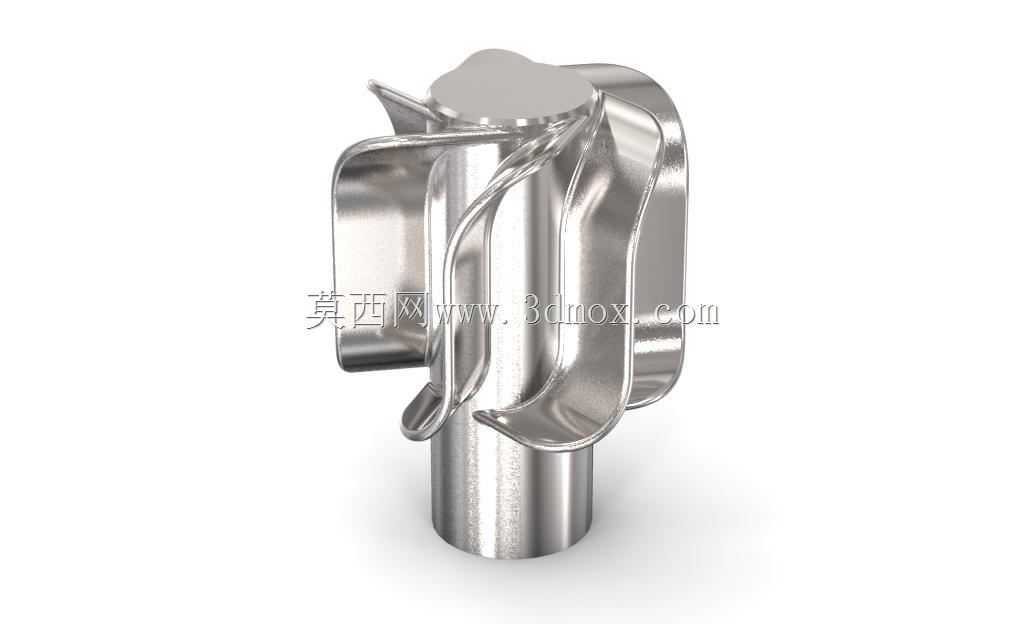

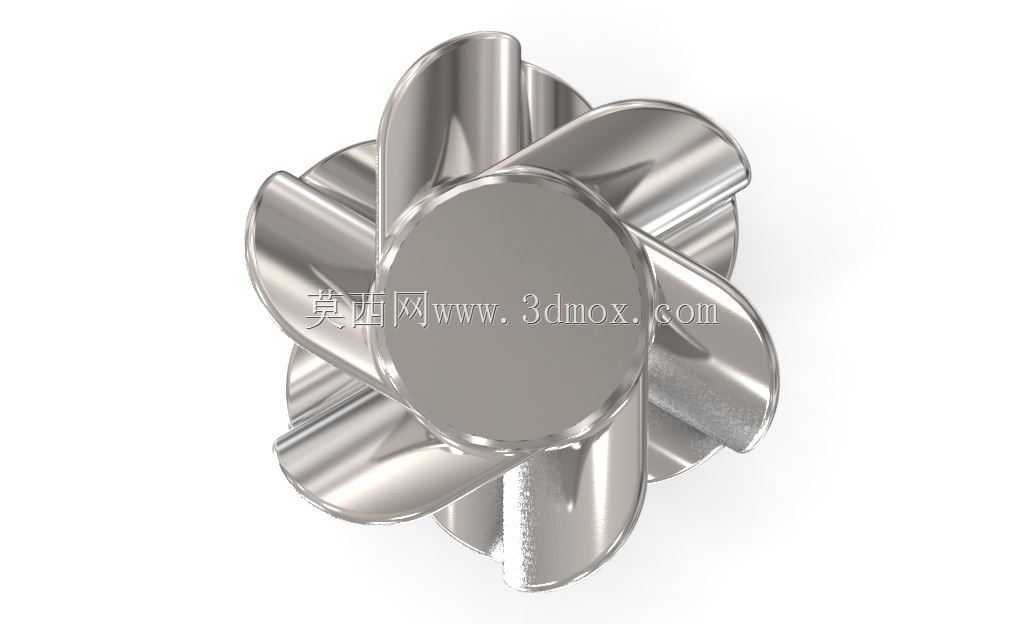

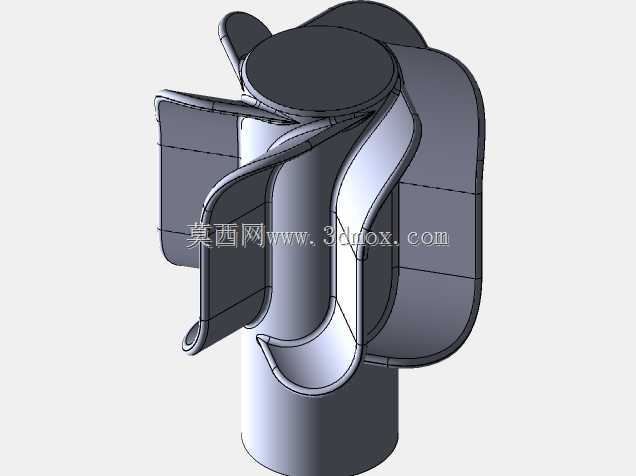

多叶式水下航行器推进螺旋桨结构设计

　　这款推进部件的结构设计，核心围绕水下航行工况下的推力输出效率与流场适配性展开，首先要明确其实际应用场景覆盖中小型水下潜航器、特种作业潜水器的尾部推进段，作为动力系统的核心执行部件，直接承担将传动轴输出的旋转扭矩转化为轴向推进力的作用，实际运行中需要兼顾正车推进、倒车制动两种工况下的水力性能，避免出现叶背空泡剥蚀、流致振动传导至艇体的问题。从结构设计思路来看，整体采用一体化毂体搭配多片大侧斜叶型的布局，桨毂部分设计为等直径圆柱段加端部导流过渡的结构，圆柱段预留与传动轴配合的安装内孔，孔位的同轴度公差需要控制在0.02mm以内，保证旋转过程中动平衡精度满足水下高转速运行要求，桨毂与叶片的连接位置做了大圆角过渡处理，

　　避免应力集中导致的叶片根部疲劳断裂，这一细节在长期变工况运行的潜航器推进系统中尤为关键，很多早期螺旋桨失效案例都源于根部过渡圆角不足，在交变水流载荷下出现裂纹扩展。叶片部分的型线设计完全基于水下流场仿真结果迭代，叶梢采用小圆弧收边结构，减少梢涡的产生强度，叶剖面的厚度从根部到梢部逐渐递减，根部厚度满足扭矩传递的强度要求，梢部厚度控制在合理范围降低旋转阻力，叶片的侧斜角度经过多轮调整，能够让叶片在旋转过程中均匀切割来流，降低不均匀流场带来的脉动压力，减少推进过程中的水下噪声，这一特性对于需要隐蔽航行的潜航器来说是核心性能指标。安装边界方面，桨毂的轴向长度需要匹配尾部轴系的安装空间，端部的导流帽安装位做了止口定位结构，

　　保证装配后导流帽与桨毂外表面顺滑过渡，不会出现台阶扰流的问题，桨毂与轴的配合采用键连接加端面锁紧的结构，能够传递额定工况下的最大扭矩，同时避免长期旋转出现松动位移。实际功能特性上，这款螺旋桨在设计航速区间内的推力系数经过优化，能够匹配对应功率的推进电机输出特性，在低航速下能够提供足够的推力满足潜航器机动需求，高航速下不会出现明显的推力衰减，叶片的表面粗糙度要求控制在Ra1.6以下，减少水流摩擦阻力，同时表面的流线型设计能够让水流平顺通过叶表，避免出现大面积流动分离导致的效率下降。在结构强度校核阶段，需要考虑水下最大工作深度下的静水压力、旋转离心力、水流脉动载荷的耦合作用，叶片的最大变形量控制在允许范围内，

　　不会因为变形导致叶型偏移影响推进效率，也不会出现与尾部导管或者艇体结构的干涉。另外，这款螺旋桨的叶片布局采用非对称大侧斜设计，相比普通定距螺旋桨，能够有效降低通过伴流场时的激振力，减少轴系的振动传递，提升潜航器航行的平稳性，桨毂的下端面设计有密封件安装槽，能够配合轴系的密封结构，防止外部水体进入轴系内部影响传动部件的润滑。从实际选型适配角度，这款螺旋桨的安装轴径、毂径比、盘面比都经过匹配计算，适配特定排水量区间的潜航器尾部线型，安装时需要保证螺旋桨的旋转中心与艇体轴线重合，偏差过大会导致侧向力产生，影响航行姿态控制，叶片的数量选择也经过多方案对比，在推力效率、振动噪声、加工难度之间做了平衡，既保证足够的推力输出，又不会因为叶片过多导致加工成本过高、摩擦阻力增大。
