复古装饰型等臂式天平结构三维设计

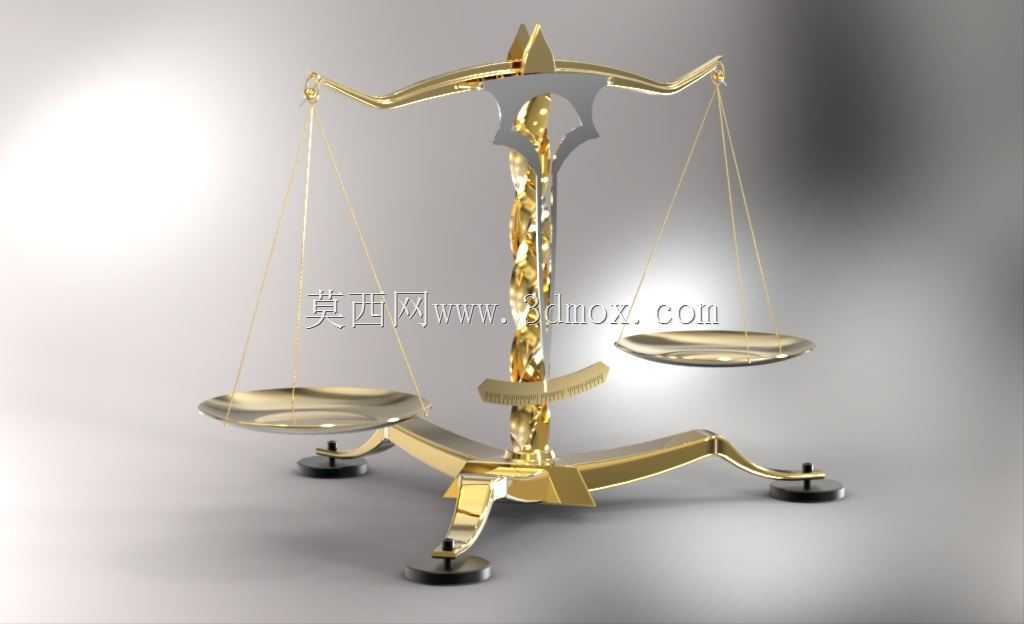

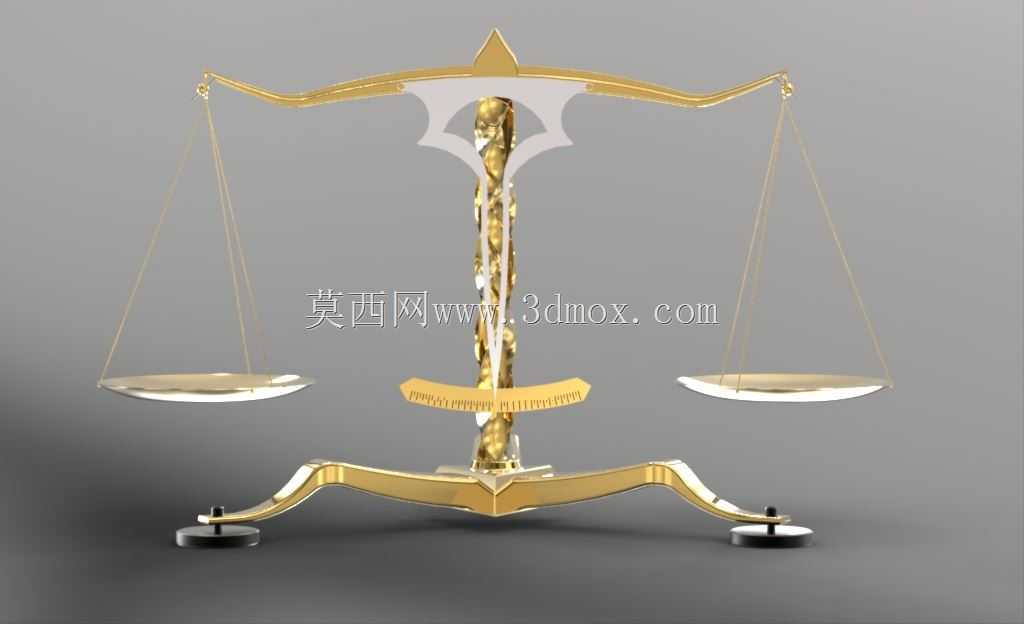

　　这款等臂式天平的结构设计，首先要兼顾传统计量器具的力学合理性与装饰性陈设的视觉质感，在结构排布上完全遵循等臂杠杆的核心力学原理，横梁两端的吊点到中心支点的距离公差控制在极小范围内，保证两端空载时的平衡基准精度。从实际应用场景来看，这类结构既可以作为教学场景中力学原理演示的具象教具，也能适配文博展陈、复古风格商业空间的装饰陈设需求，部分经过精度校准的变体结构也可用于小质量试样的高精度比对称重作业。

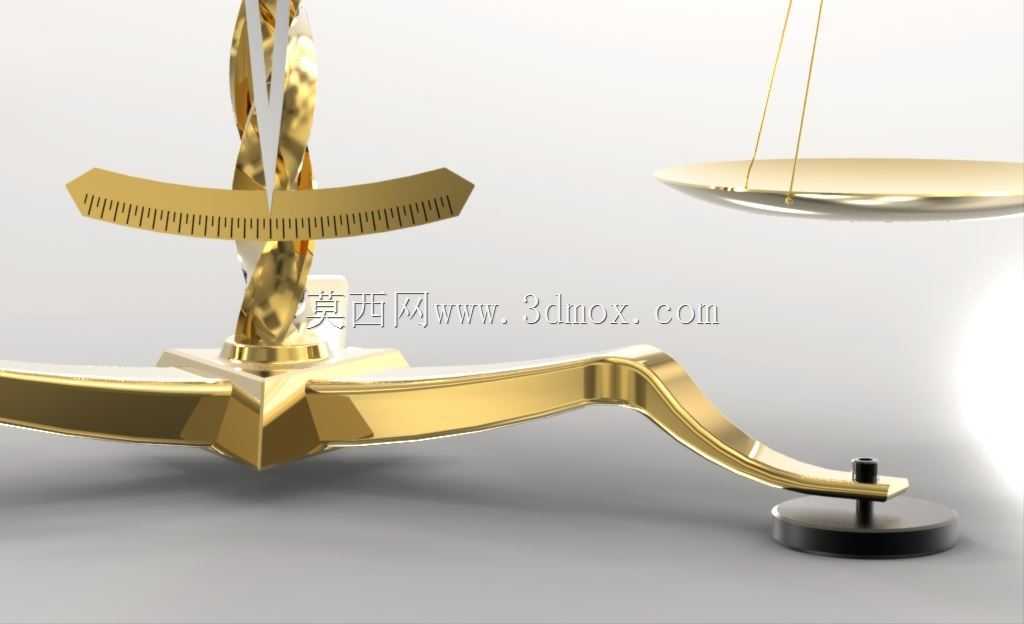

　　设计过程中首先确定中心立柱作为核心承载构件，立柱内部预留了配重调节腔，可通过底部的调节脚钉完成整体水平度校准，三个呈120度均匀分布的支撑脚，每个脚端都配置了可调式防滑脚垫，能够在存在微小坡度的工作台面完成调平，避免支撑面不平带来的测量误差。横梁部分采用了变截面的流线型设计，既保留了传统古典天平的装饰性曲线，又通过截面厚度的渐变控制整体自重，减少横梁自重对杠杆灵敏度的影响，横梁中心的支点采用了刃口式接触结构，配合硬质耐磨接触垫，将转动摩擦阻力降到最低，保证微小质量差就能带动横梁产生偏转。

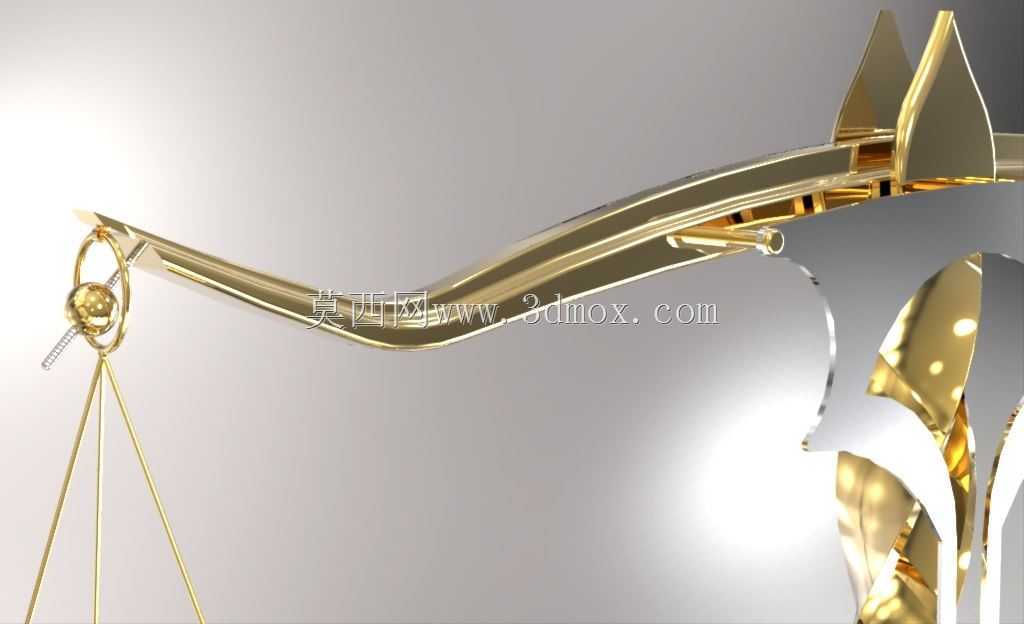

　　两端的称盘采用浅碟形结构，盘底通过三根均匀分布的吊丝与横梁端部的吊耳连接，吊丝采用柔性低延展的材质设计，保证称盘加载后始终保持水平状态，不会出现偏载倾斜导致的称重偏差。立柱中部设置了可升降的制动托架，在非使用状态下可以托住横梁，避免刃口支点长期处于受力状态产生磨损，延长结构的使用寿命，托架的升降操作通过立柱侧方的隐藏式拨杆控制，操作行程经过优化，单指即可完成制动与释放的切换。

　　从安装边界来看，整个结构的最大外接轮廓为正三角形分布的支撑脚范围，放置时需要预留大于支撑脚外接圆直径的平整台面，上方需要预留足够的操作空间，避免横梁转动时与周边物体产生干涉。外观装饰部分的纹理设计，在立柱表面做了分段式的凹凸造型，既模拟了传统铸铜天平的雕花质感，又在结构上加强了立柱的抗弯强度，不需要额外增加壁厚就能满足承载要求，兼顾了视觉效果与结构刚性。称盘边缘做了微小的卷边处理，既可以防止放置的小质量物件滑落，又能提升盘体的结构强度，减少长期使用产生的形变。

　　在细节设计上，所有活动连接部位都预留了合理的装配间隙，避免加工公差导致的运动卡滞，同时间隙控制在不会产生明显晃动的范围内，保证整体结构的稳定性。支撑脚的脚垫采用软硬复合的材质设计，接触台面的软质层可以起到防滑减震的作用，与支脚连接的硬质层则可以保证调节精度，不会因为长期承重产生蠕变凹陷。横梁两端的平衡调节螺母采用细牙螺纹设计，调节时的进给量更小，能够完成更精细的平衡校准，螺母的外形做了防滑滚花处理，不需要额外工具就能手动完成调节操作。

　　整个结构的零件拆分充分考虑了装配工艺性，所有构件都可以通过常规的机加工或者3D打印工艺完成制作，没有特殊的复杂异形结构，装配顺序从底部支撑组件开始，依次安装立柱、制动机构、横梁组件、吊丝与称盘，最后完成调节机构的安装，整个装配过程不需要特殊工装，普通从业者按照装配逻辑即可顺利完成总装。对于需要做外观质感处理的应用场景，所有外露构件的表面都预留了足够的后处理余量，可以根据需求做镀金、仿古铜、哑光烤漆等不同的表面处理，适配不同的陈设风格需求。在用于教学演示场景时，还可以在横梁中心加装指针组件，配合立柱上的刻度标尺，更直观地展示横梁的偏转角度，让杠杆平衡原理的演示更加具象清晰。
