壁挂式室内温控调节装置结构设计

　　日常民用与商用建筑的暖通系统末端，这类壁挂式温控装置是直接对接用户操作的核心交互节点，不管是家装场景下的分户采暖控制，还是小型办公区、临街商铺的独立空调回路调节，都需要这类装置完成现场温度采集、用户指令输入、执行机构信号输出的全链路衔接。不同于工业场景下嵌入机柜安装的温控模块，这类面向终端用户的装置，首先要兼顾墙面安装的适配性，整体采用竖向薄型长方体结构，背部做了贴合86型标准接线暗盒的安装卡位，安装完成后突出墙面的厚度控制在3厘米以内，不会因为突出过多造成日常通行的剐蹭，也能适配绝大多数室内墙面的装修风格，不会出现突兀的视觉违和感。

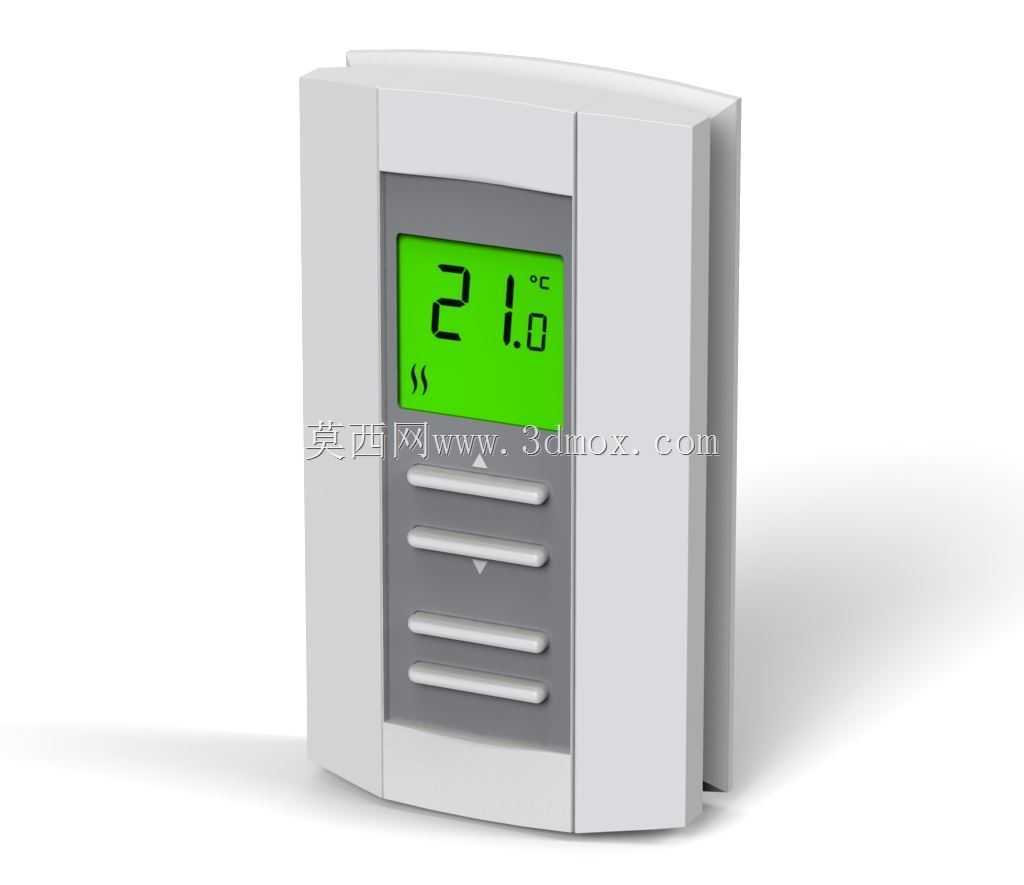

　　从功能实现逻辑来看，装置正面的绿色背光数码屏是核心信息输出区域，常温环境下显示精度到0.1摄氏度，屏幕旁侧附带摄氏度单位标识，同时屏幕左下角设置了运行状态指示标识，能够直观反馈当前回路是处于加热还是制冷输出状态，用户不需要凑近查看就能快速掌握设备运行情况。屏幕下方排布的四枚横向长条形按键，采用上下分区的功能逻辑，上方两枚按键负责目标温度的数值增减调节，按键表面做了内凹的弧度处理，手指按压的时候能自然贴合指腹，不会出现打滑的情况，下方两枚按键分别负责模式切换与风速档位调节，按键之间预留了足够的间距，即使用户冬季戴薄手套操作也不会出现误触。

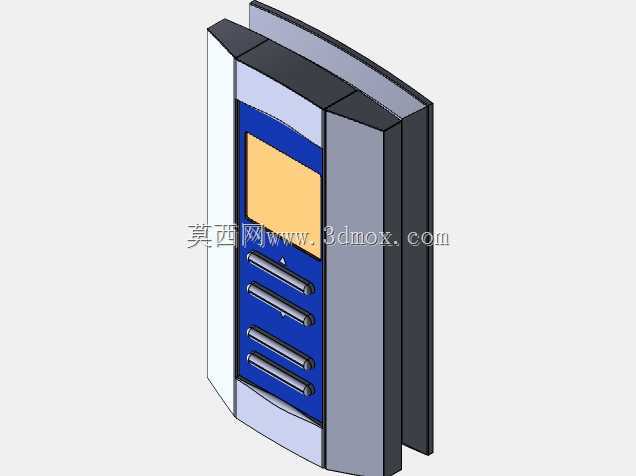

　　结构设计层面，整个装置的外壳采用前后壳卡扣装配的方式，没有外露的固定螺丝，前壳做了微弧的侧边过渡，边缘处做了R2的圆角处理，既能够避免安装过程中边缘划手，也能减少日常落灰的死角，清洁的时候只需要用干布擦拭表面即可。内部的PCB板采用分层排布的方式，显示板与按键板集成在前壳内侧，主控板与接线端子排布在后壳区域，强弱电走线区域做了物理隔离筋，能够避免接线端的强电信号干扰前端温度采集的精度，温度采集探头布置在装置下部的通风缝隙处，不会因为主板自身发热造成采集温度偏离实际室内温度，保证温控逻辑的准确性。

　　安装边界上，装置的接线端兼容常规的两线制阀控回路与四线制风机盘管回路，背部的接线端子采用按压式接线结构，不需要额外拧动螺丝就能完成导线固定，现场施工的时候能大幅缩短接线耗时，安装孔位做了长圆形的调节余量，即使暗盒存在轻微的预埋偏移，也能通过孔位余量调整装置的水平度，不需要重新开凿墙面调整暗盒位置。装置正面的操作区域做了轻微的内凹设计，屏幕表面覆盖了一层透明的PC防护片，既能避免日常清洁的时候液体渗入内部，也能防止硬物剐蹭划伤数码屏表面，延长装置的实际使用寿命。

　　实际使用过程中，这类温控装置的温度控制回差设置在0.5摄氏度，能够避免执行机构频繁启停造成的能耗浪费与设备损耗，当室内温度达到用户设定的目标值后，装置会自动切断输出回路，待温度偏离回差区间后再重新启动，整个运行过程不需要用户反复手动调整。绿色背光的屏幕亮度做了适配室内环境的调校，夜间暗光环境下不会因为亮度过高造成光污染，白天强光环境下也能清晰看清屏幕显示的数值，兼顾不同光照场景下的可读性。按键的按压行程设置在1.5毫米，按压力度控制在1.2牛左右，按压的时候有清晰的反馈触感，用户操作的时候能明确感知指令是否被有效接收，不会出现按动后无反馈造成的重复操作问题。
