NGK车用火花塞高精度三维结构模型

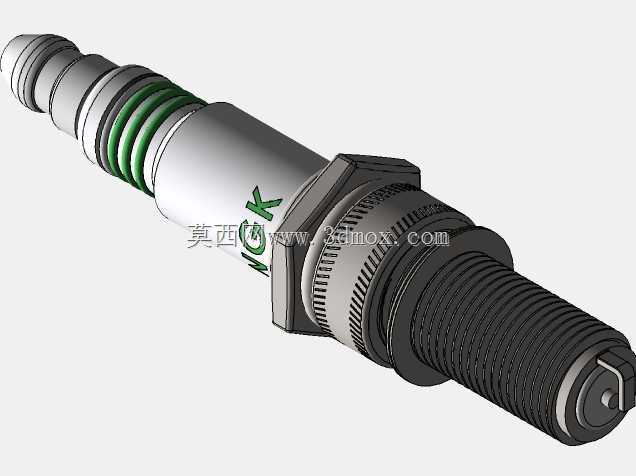

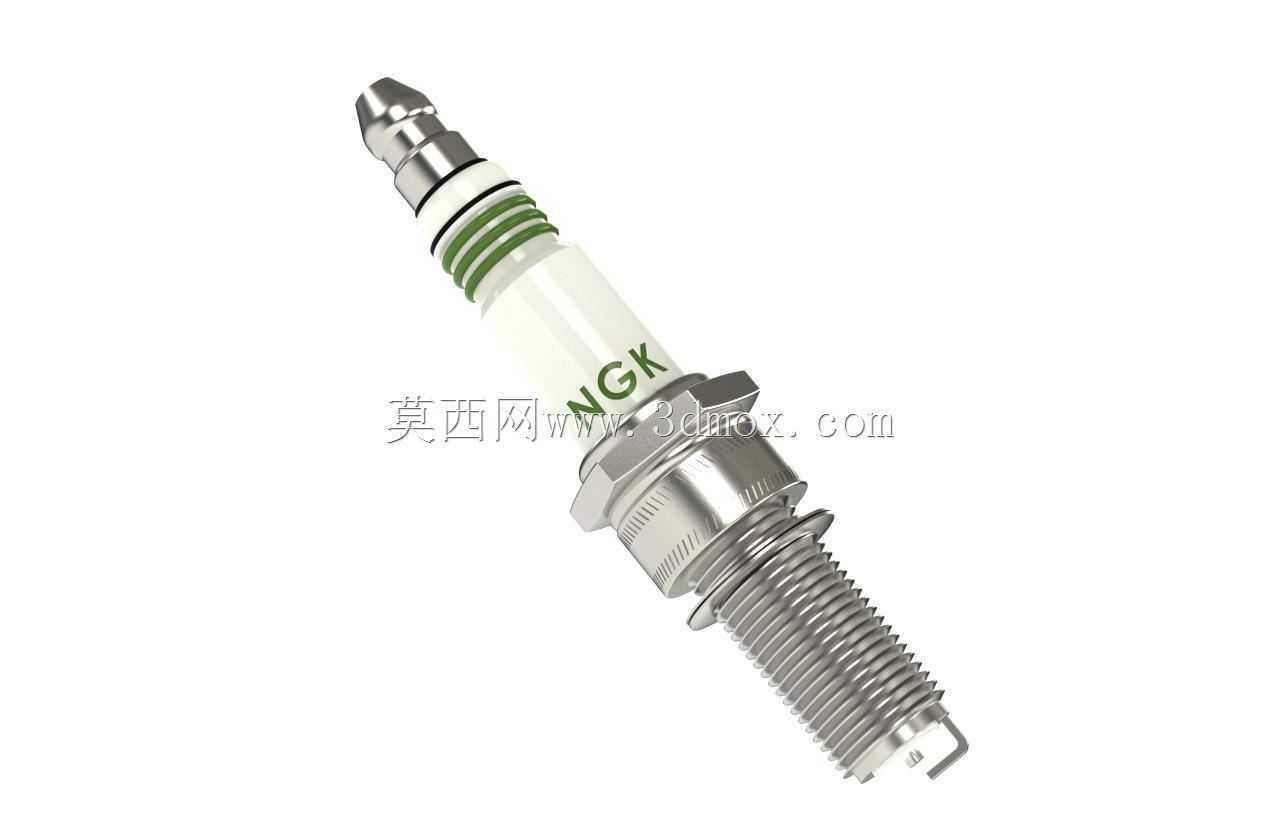

　　在往复式内燃机的点火系统设计环节，火花塞是直接决定缸内燃烧效率、动力输出平顺性的核心执行部件，这套三维结构完整还原了量产车用NGK火花塞的全部细节特征，可直接用于发动机点火系统匹配验证、教学演示结构拆解、维修模拟装配等场景。从实际装车工况来看，这类电阻型火花塞主要适配小排量自然吸气乘用车汽油机，安装位置位于气缸盖的燃烧室顶部，侧电极直接伸入燃烧室内，承受点火瞬间超过20000V的高压脉冲，同时长期工作在300-800℃的交变温度环境中，还要耐受缸内混合气燃烧产生的高压冲击与化学腐蚀，因此结构设计上的每一处细节都对应明确的功能需求。建模过程中首先还原了最核心的电极部分：中心电极采用镍合金基体结构，顶端做了收窄处理以降低点火所需电压，

　　侧电极焊接在金属壳体下端，与中心电极保持固定的点火间隙，这个间隙值直接影响点火能量与跳火可靠性，建模时严格按照量产件的间隙公差做了参数化约束，方便后续不同机型匹配时快速调整间隙参数。金属壳体部分采用冷挤压成型的钢制结构，表面做了镀镍防锈处理，上部设计了标准六角拧动结构，对应常用火花塞套筒的尺寸规格，下部的螺纹段严格遵循M14×1.25的通用车用火花塞螺纹标准，螺纹长度匹配主流铝合金气缸盖的安装厚度，同时在螺纹上方设计了密封垫圈安装位，铜质密封垫圈的压缩量在建模时做了装配模拟，确保安装后能实现燃烧室与外界的可靠密封，避免缸压泄漏。绝缘体部分采用高氧化铝陶瓷材质，是整个火花塞的绝缘核心，建模时还原了陶瓷体表面的多道伞棱结构，

　　这些棱边的作用是增加表面爬电距离，避免高压电在壳体与中心电极之间沿陶瓷表面发生闪络，同时陶瓷体与金属壳体之间采用过盈铆接结构，建模时还原了铆接位置的收口特征，能直观展示两者的装配固定方式。上部的接线螺杆部分做了标准的卡扣式接线结构，适配主流车型的高压点火线接头，陶瓷体上部的绿色标识环对应火花塞的热值参数，建模时保留了这一外观特征，方便不同热值型号的区分。从安装边界来看，整个模型的总长度、六角对边尺寸、螺纹旋入长度、电极伸出量都严格对标量产件的实际尺寸，在做发动机气缸盖布置时，可以直接调用该模型做干涉检查，验证火花塞与燃烧室壁面、进排气门、活塞顶部的运动间隙是否满足设计要求，避免装车后出现活塞顶碰电极的故障。在做维修培训场景使用时，

　　模型的各零件可单独拆分，能直观展示内部的密封结构、电阻位置、电极装配关系，帮助学员快速理解火花塞的工作原理与故障点判断逻辑。不同于简化的示意模型，这套结构完整还原了所有细节特征，包括陶瓷体表面的粗糙度特征、金属壳体的滚花防滑结构、螺纹的牙型细节、密封垫圈的倒角特征，在做渲染展示或者虚拟装配演示时，能达到接近实物的视觉效果，不需要再额外做细节补全。对于发动机设计人员来说，调用该模型可以快速完成点火系统的布置方案验证，不需要从零开始建模，能大幅缩短前期方案设计的周期；对于职业院校的汽修教学来说，拆分后的模型可以用于结构讲解，配合动画演示点火过程，比平面图纸的展示效果更直观；对于三维建模学习者来说，这个模型涵盖了回转体建模、螺纹建模、多零件装配、参数化尺寸约束等多个常用建模技能点，也可以作为机械建模练习的参考案例。
