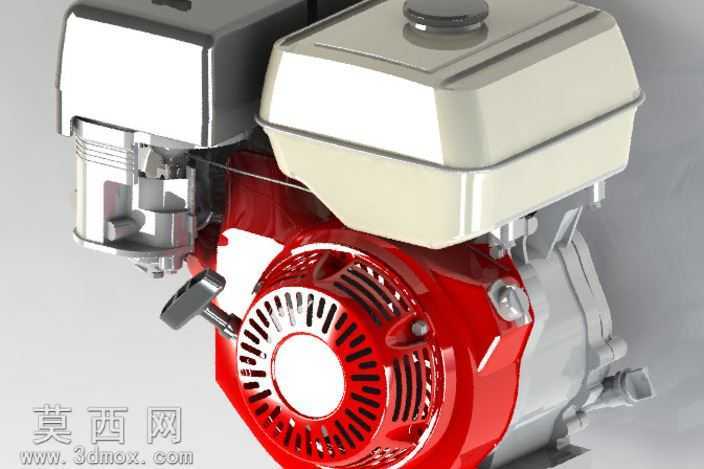

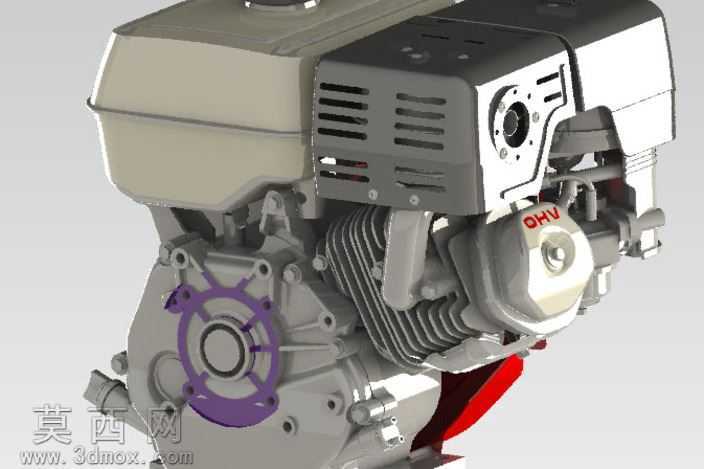

本田GX240-270通用汽油发动机三维建模作品

本作品为通用小型单缸汽油发动机的三维数字建模成果，建模过程严格遵循本田GX240/270系列发动机的真实尺寸参数与结构轮廓开展，完整还原了该款通用动力装置的全部核心部件与装配关系。建模阶段首先梳理发动机的整体布局逻辑，将整机划分为曲轴箱体、缸头总成、燃油供给系统、冷却系统、启动机构、输出端组件六大模块，按照从核心基准到外围附件的顺序逐步搭建特征：首先以曲轴安装孔位、缸体中心轴线为全局定位基准，完成铝合金曲轴箱体的实体建模，还原箱体上的加强筋结构、安装螺孔位、油封座等细节特征，保证箱体的壁厚、安装面平面度等参数与实物一致；随后完成缸头部分的建模，还原散热鳍片的排布规律、气门室结构、火花塞安装位等细节，保证燃烧室的轮廓尺寸符合原厂设计参数。燃油箱部分采用曲面建模方式还原其圆角过渡的外观造型，匹配油箱盖、出油口的细节结构；启动拉盘、导风罩部分还原红色塑料壳体的造型，精准复刻拉盘的手柄结构、导风罩的通风栅格开孔形态，保证冷却风道的走向与实物一致。材质渲染阶段针对不同部件匹配对应的材质属性：曲轴箱体、缸头部分赋予磨砂铝合金材质，还原金属哑光质感与细微的铸造纹理；燃油箱赋予米白色硬质工程塑料材质，添加轻微的表面光泽度模拟真实塑料外壳的质感；导风罩、拉盘外壳赋予亮红色工程塑料材质，还原高光亮面的视觉效果；金属紧固件、操作手柄分别赋予镀锌金属、黑色橡胶材质，提升模型的真实感。装配阶段严格按照实际装配逻辑添加配合约束，还原各部件的相对位置关系，保证模型可用于动力总成布局验证、设备安装位适配、教学演示等场景，模型结构完整无破面，各部件特征清晰，能够直观展现该款通用汽油机的整体构造与细节特征，可作为通用动力设备配套设计、机械结构教学的数字化参考素材。
