汽车发动机连杆高精度三维建模设计

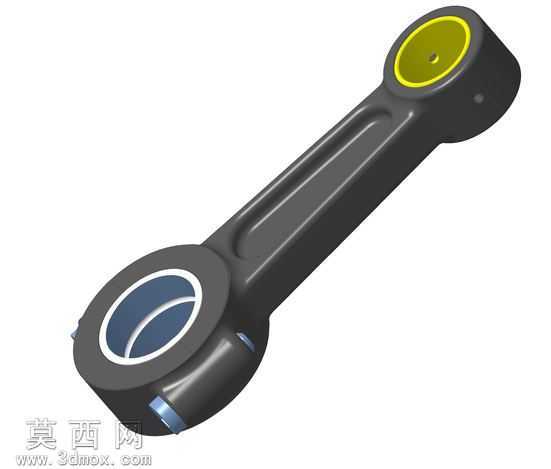

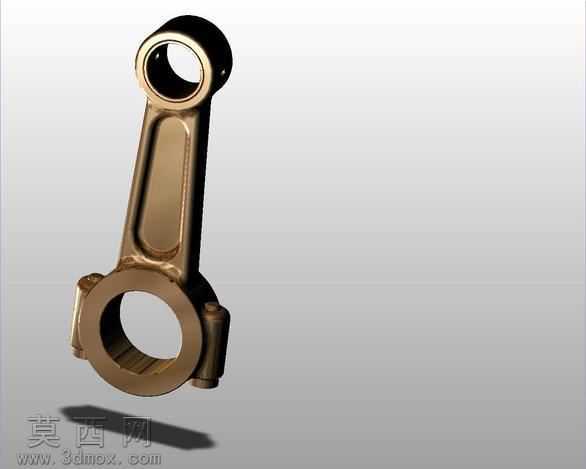

本作品为汽车发动机连杆的高精度三维建模成果，建模过程严格遵循内燃机连杆的实际工程设计规范，从结构测绘到参数化建模全程保证尺寸精度与结构合理性。建模阶段首先梳理连杆的核心功能逻辑：作为发动机动力传递的核心部件，连杆需要承接活塞的往复直线运动并将其转换为曲轴的旋转运动，因此建模时优先保证大小端孔的同轴度、杆身的抗弯抗扭截面参数符合工程设计要求。首先绘制连杆大小端的基准草图，以大小端孔中心距为核心定位尺寸，确定大端曲轴安装孔、小端活塞销安装孔的孔径与公差基准，随后构建杆身的工字型截面轮廓，该截面设计在保证结构强度的前提下有效降低零件自重，减少发动机运转过程中的往复惯性力。建模过程中对连杆大端的分体式结构、螺栓安装凸台、定位销孔、油道开孔等细节结构逐一还原，保证每个安装位的尺寸匹配对应紧固件与配合零件的装配要求。材质与渲染阶段，针对连杆实际采用的调质合金钢材质进行材质参数调试，还原金属锻件的哑光金属质感，对大小端的轴瓦安装位、衬套压装位做差异化材质区分，通过渲染光影突出杆身的加强筋结构、过渡圆角的曲面流畅度，避免应力集中的结构细节在渲染中清晰呈现。设计思路上完全贴合量产发动机连杆的工程逻辑，所有过渡圆角、拔模斜度、安装面的平面度要求都在建模中做了对应体现，既保证三维模型的视觉真实感，也具备装配干涉检查、运动仿真的工程参考价值，模型结构完整无破面，各特征参数可编辑，能够用于后续的工程分析、教学演示或者产品改型设计参考。
