膝肘矫形器棘轮转轴结构三维设计

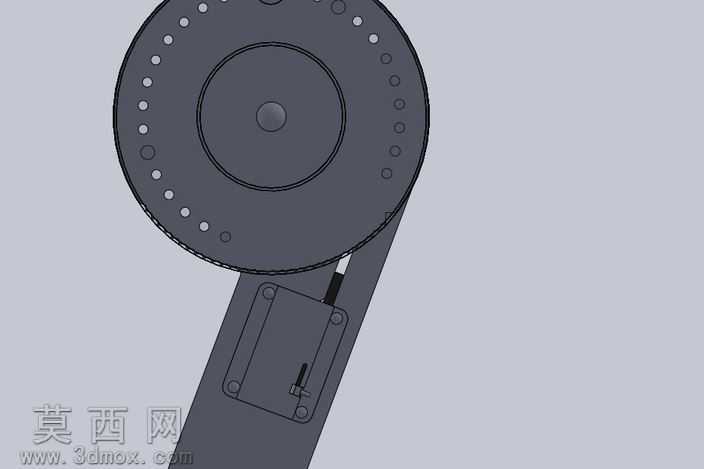

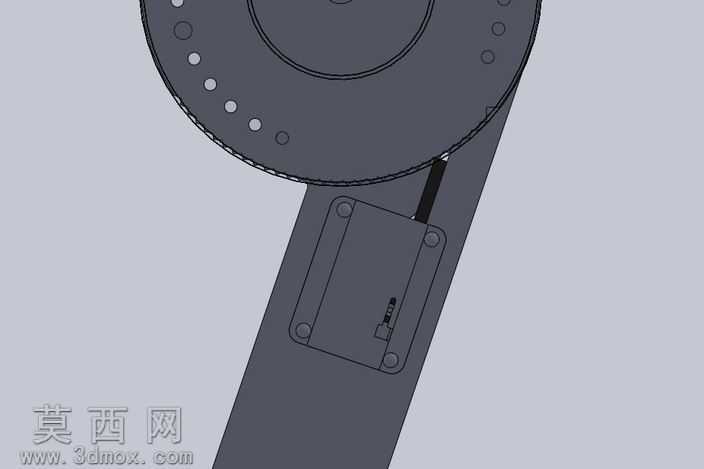

本作品为膝肘矫形器配套的棘轮转轴结构三维建模成果，建模过程参考美国专利US20070067957A1的大括号铰链设计逻辑，采用主流三维机械设计软件完成全参数化建模，所有结构尺寸经过反复校核，可直接适配矫形器的支杆连接需求。建模阶段优先搭建棘轮主体的基准轴与分度圆，按照棘轮棘爪的啮合传动逻辑，逐次绘制棘轮齿形、中心转轴孔、侧边定位孔的草图特征，通过拉伸、切除、阵列等基础特征完成棘轮盘的主体构建，齿形阵列严格按照分度角度均匀排布，保证每一个齿位的啮合间隙控制在合理公差范围内，避免使用过程中出现卡滞或滑脱问题。转轴部分采用同轴心配合设计，中心轴与两侧支杆的连接位做了圆角过渡处理，减少应力集中风险，棘爪组件配套设计了弹簧安装位与拨块结构，可实现角度调节后的自动锁止，满足矫形器对肢体固定角度的分级调节需求。材质渲染阶段，棘轮主体与支杆部分采用哑光医用级金属材质，表面做细微磨砂纹理处理，还原医用金属配件的真实质感，棘爪与弹簧部分采用高弹性钢材材质，通过调整反射率与粗糙度参数，区分不同部件的材质差异，渲染输出的效果图清晰展示了转轴的装配关系与锁止结构细节。整体结构设计充分考虑矫形器的实际使用场景，棘轮盘的调节刻度覆盖膝肘关节的常用活动角度范围，铰接部位的转动阻尼经过结构优化，既可以保证角度调节时的顺畅度，又能在锁止状态下提供足够的支撑力，避免佩戴过程中出现角度偏移。所有装配部件均做了干涉检查，相邻部件之间预留了合理的装配间隙，可直接导出用于3D打印验证或机加工生产，为膝肘矫形器的铰链结构设计提供了完整的三维参考方案。
