齿轮箱减速机下箱体结构三维设计

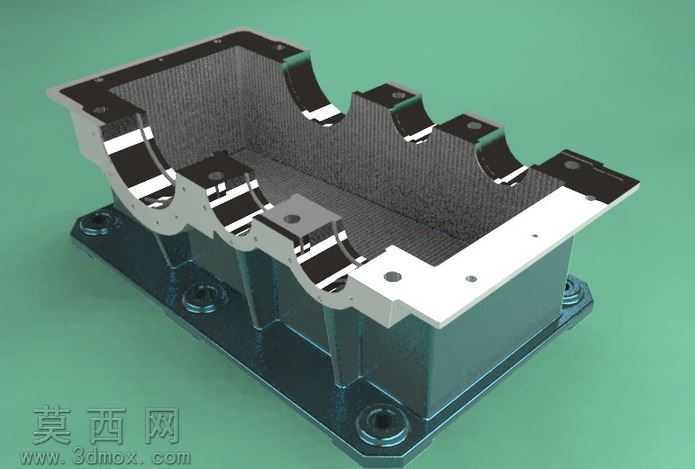

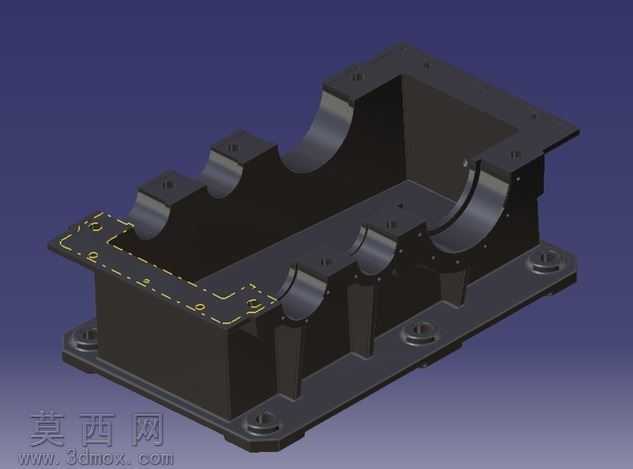

本作品为齿轮箱减速机的下箱体三维结构设计，采用专业三维建模软件完成全参数化实体构建，建模过程严格遵循机械加工工艺与装配设计规范，完整还原了减速机下箱体的全部结构特征。建模阶段从基础草图绘制入手，先确定箱体的整体长宽高基准尺寸，依次拉伸生成箱体的主体容腔结构，再通过布尔运算切除内部用于容纳齿轮传动组件的空腔，保证腔体内壁的曲面弧度与齿轮传动的运动包络空间完全匹配，避免后续装配出现运动干涉。针对箱体上的轴承安装座，采用旋转凸台与拉伸切除结合的方式构建，精准控制每个轴承座的同轴度、安装孔径与定位台阶尺寸，确保轴承装配后可获得稳定的支撑定位。箱体顶面与箱盖连接的法兰密封面，通过阵列特征完成全部连接螺栓孔的排布，每个螺栓孔周边设计了局部凸台结构，既提升连接部位的结构强度，也保证密封面的平面度要求，避免工作过程中出现润滑油渗漏问题。箱体底部设计了带安装孔的支撑脚结构，支撑脚与箱体主体之间设置了加强筋结构，通过筋特征命令生成，有效提升箱体整体的抗振性能与承载能力，避免设备运行过程中箱体受载荷产生形变。材质渲染阶段为模型赋予了铸铁类金属材质，调整材质的粗糙度、反光度参数模拟实际铸造箱体的哑光金属质感，同时对安装配合面做了差异化的材质表现，区分加工面与非加工面的视觉效果。渲染过程中采用柔和的工业环境光，多角度展现箱体的内部腔室结构、外部加强筋布局、安装孔位排布等细节，清晰呈现各结构的位置关系与设计逻辑。整个设计过程充分考虑了减速机箱体的实际工况需求，在保证结构强度的前提下优化了箱体的壁厚分布，既满足齿轮传动组件的容纳、支撑、密封需求，也兼顾了铸造加工的工艺可行性，避免出现壁厚突变、应力集中等不合理结构，可直接用于后续的工程图生成、装配仿真与工艺分析环节。
