托森差速器带车轮总成结构设计

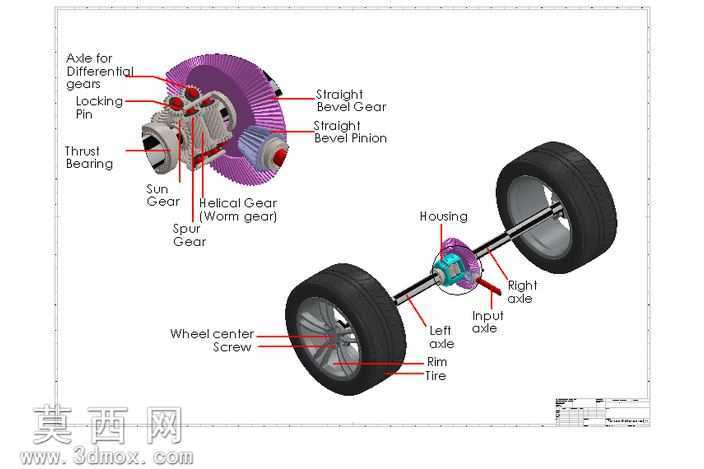

本模型采用SolidWorks完成全参数化三维建模，完整还原托森差速器搭配车轮总成的整套传动结构，建模过程严格遵循机械设计公差规范，对每一处传动配合面预留合理装配间隙，确保虚拟装配状态下无干涉问题。模型首先搭建差速器核心壳体基准，依次完成太阳轮、直齿圆柱齿轮、斜齿蜗轮、直齿锥齿轮、直齿锥小齿轮、锁止销、推力轴承等核心差速部件的建模，每类齿轮的齿形参数均按照托森差速器的传动比要求精准绘制，齿面渐开线轮廓通过方程式驱动生成，保证齿轮啮合的传动精度。差速器部分建模完成后，依次搭建输入轴、左右半轴的轴类零件，对轴上的定位台阶、键槽、轴承安装位等结构做精细化处理，匹配差速器壳体的安装定位需求。车轮部分依次完成轮毂、轮辋、轮胎、车轮中心固定螺钉的建模，轮胎表面的胎纹结构做简化写实处理，既还原轮胎外观特征，又控制整体模型的面数保证运行流畅。材质渲染阶段，差速器内部齿轮部件赋予调质合金钢材质，添加细微的表面磨削纹理提升真实感，壳体部分采用铸铝材质，呈现哑光金属质感，半轴采用镀铬钢材的亮面金属效果，轮胎赋予黑色橡胶材质，添加轻微的粗糙质感与使用痕迹，轮辋采用亮面铝合金材质，通过环境贴图反射提升金属质感表现。结构设计上完整还原托森差速器的自锁工作逻辑，清晰展示扭矩通过输入轴传递至差速器，经蜗轮蜗杆齿轮组分配到左右半轴，最终传递至两侧车轮的完整传动路径，各部件的装配关系完全参照实车驱动桥的布置逻辑，推力轴承的安装位置、锁止销的限位结构均做准确还原，可直观呈现托森差速器利用蜗轮蜗杆传动不可逆性实现差速锁止的工作原理，可用于汽车传动系统的教学演示、结构原理分析以及相关传动结构的设计参考。
