多辐条合金汽车轮毂三维设计作品

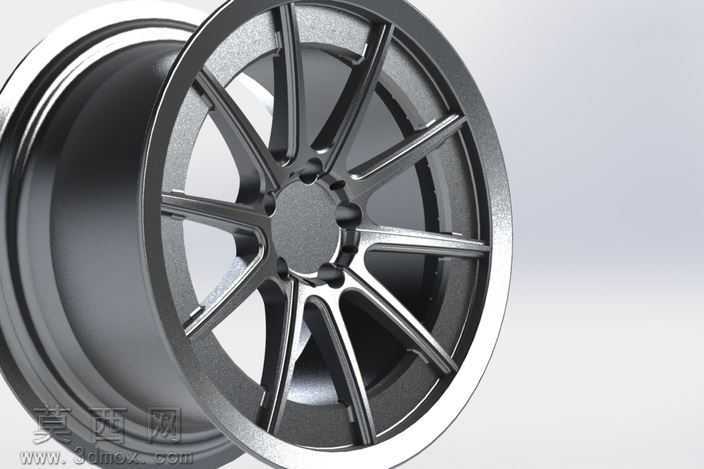

本作品为汽车用合金轮毂的三维设计成果，建模阶段以乘用车轮毂的实际装配尺寸为基准，先通过草图绘制勾勒出轮毂的整体外轮廓，确定轮辋的标准直径、宽度以及中心安装孔的定位尺寸，再逐步拆分出十组双辐条的对称结构，严格遵循圆周阵列的排布逻辑，保证每一组辐条的弧度、厚度、倾斜角度完全一致，避免出现结构偏心的问题。建模过程中对轮辋的卷边结构、中心孔的定位凸台、螺栓安装孔的沉台结构都做了精细化处理，还原了真实轮毂的装配适配特征，所有倒角、圆角过渡都按照实际冲压铸造的工艺要求设置，避免出现尖锐棱角，兼顾结构强度与工艺可行性。材质与渲染阶段，为模型赋予了哑光金属合金材质，调整材质的反射率、粗糙度参数，模拟出铝合金轮毂经表面处理后的细腻金属质感，在轮辋边缘添加了细微的高光反射效果，还原机加工亮面的视觉特征，辐条表面的明暗过渡自然，能够清晰展现出辐条的立体曲面造型，背景采用简洁的浅灰色渐变环境，突出轮毂本身的结构设计，通过多角度的光影调整，让轮毂的镂空结构、曲面弧度都得到清晰呈现。结构设计上，采用双五辐拆分的十辐条布局，既保证了辐条之间的镂空区域足够大，能够为刹车系统预留充足的散热空间，又通过辐条的倾斜走向设计，优化了轮毂的受力传导路径，在降低轮毂整体重量的同时保证了结构强度，中心安装区域做了加厚处理，匹配车辆轴头的安装尺寸，螺栓孔的位置严格按照乘用车通用孔距标准设置，能够适配对应规格的车型安装需求。设计思路围绕运动风格的视觉效果与实用性能展开，辐条的造型采用流畅的折线弧度，从中心向外延伸至轮辋边缘，形成富有张力的视觉效果，同时兼顾了轮毂的动平衡要求，所有结构的重量分布围绕中心轴对称，避免后续使用中出现抖动问题，轮辋部分的结构完全符合轮胎安装的标准尺寸，能够匹配对应规格的真空轮胎安装，整体设计既满足外观的审美需求，又符合汽车零部件的实际装配与使用要求。
