飞翼布局翼身融合飞行器结构设计

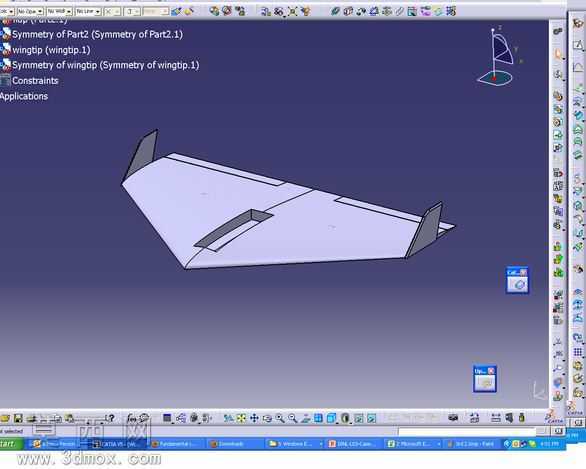

本作品为翼身融合构型的飞翼式飞行器主体结构三维模型，建模过程依托参数化三维设计环境完成，整体采用无尾飞翼的气动布局思路，将机身与机翼进行一体化融合设计，摒弃了传统飞行器独立机身与机翼的分段式结构，有效降低了结构冗余与气动干扰风险。建模阶段首先绘制翼身整体的平面轮廓草图，以对称基准面为核心约束，完成单侧翼面轮廓绘制后通过对称特征生成整体翼身的基础曲面，保证左右翼型的几何精度与对称性，避免气动布局出现重心偏移问题。在翼身主体结构完成后，依次构建翼梢的小翼结构与翼面的襟翼开槽结构，翼梢小翼采用上反角设计，通过特征拉伸与曲面裁剪完成与主翼面的顺滑衔接，能够有效降低翼尖涡流带来的诱导阻力；翼面的襟翼开槽采用矩形凹陷结构，通过布尔运算切除多余实体，预留出操纵面的安装空间，还原飞翼飞行器操纵机构的布置位置。模型整体采用实体建模方式构建，对翼身的厚度过渡进行了参数化约束，从翼根到翼尖按照气动要求完成厚度渐变，翼根区域厚度更大以保证结构强度，翼尖区域逐渐收薄以降低结构重量，所有曲面衔接处均进行了顺滑过渡处理，避免出现尖锐棱角影响气动性能。设计过程中重点关注翼身融合区域的曲面连续性，通过曲率检查工具反复调整融合曲面的控制点，保证翼身衔接处的曲率连续，还原真实飞翼飞行器的气动外形特征，同时对翼梢小翼的安装角度、襟翼槽的位置尺寸都进行了约束定位，确保整体结构符合飞翼布局的设计逻辑，完整呈现了翼身融合飞行器从基础轮廓到细节结构的完整建模流程，模型结构清晰，特征树逻辑明确，可用于航空类结构设计的参考与教学演示。
