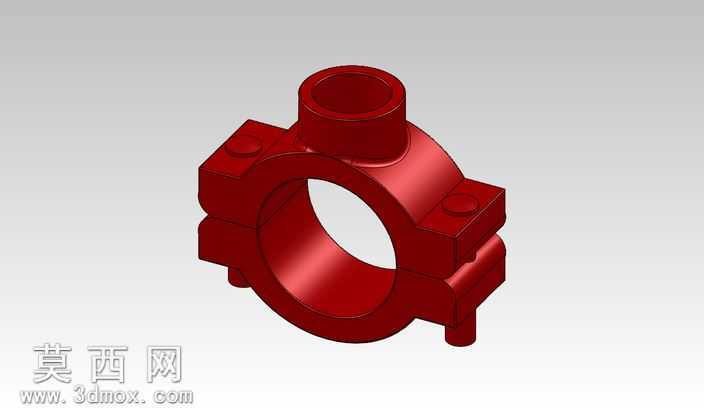

开槽耦合式钢管联接机械三通结构

本模型为开槽耦合式钢管联接机械三通，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循管路联接件的工程设计规范，对各部分结构的尺寸比例、装配关系进行精准还原。模型整体采用对开式抱合结构设计，主体分为上下两个半环壳体，通过两侧对称分布的螺栓凸台结构实现锁紧装配，能够快速卡装在主钢管的预设开槽位置，无需对主管道进行截断作业即可完成支管的引出安装，大幅提升管路改造与分支施工的效率。建模阶段对三通的主管道抱合圆弧面进行了公差适配设计，保证内圆弧面与标准外径钢管的贴合度，避免安装后出现渗漏间隙；顶部垂直引出的支管接口采用标准圆柱承插结构，接口壁厚做了均匀加厚处理，可满足不同压力等级的管路输送需求。渲染阶段采用金属漆面材质模拟实物的喷涂防护层效果，对壳体表面的铸造圆角、螺栓安装凸台的平面、支管接口的端面做了分区域材质调整，通过光影渲染突出结构的立体感与装配层次，清晰展现各部分的结构特征。结构设计上充分考虑了现场安装的操作空间，两侧螺栓锁紧位预留了足够的扳手操作间隙，壳体外侧的加强筋结构与抱合主体做了一体化建模处理，在保证整体结构强度的同时控制产品整体重量，降低材料消耗。模型完整还原了该类机械三通的所有装配细节，包括上下半环的定位止口结构、支管与主体的过渡圆弧、螺栓孔的沉头结构，可直接用于管路系统的装配模拟、施工方案演示以及产品的加工参考，能够帮助工程人员快速理解该类沟槽式管路联接件的工作原理与安装逻辑，为管路系统的快速布设提供可靠的三维模型支撑。
