柴油车厂卧式储油罐组三维设计

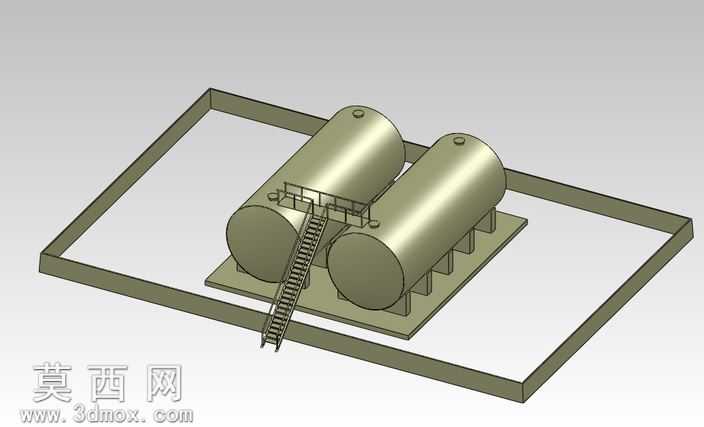

本作品为柴油车厂配套的卧式储油罐组三维建模成果，整体采用1:1等比例还原厂区油料存储设施的真实形态与结构布局。建模过程中先以基准面定位确定罐组的整体安装边界，先绘制外围围堰的轮廓草图，通过拉伸命令生成高度符合安全规范的围堰挡边，围堰内部预留出足够的操作与防泄漏空间。核心的两个卧式储油罐采用旋转凸台命令生成罐体主体，罐体两端的标准椭圆封头按照压力容器通用规范设置曲率参数，保证罐体结构的合理性。罐体下方的支撑鞍座先绘制截面草图后拉伸生成，每个罐体对应设置多组鞍座，鞍座与罐体的贴合面做了弧度匹配处理，保证支撑结构的贴合度与稳定性。两个罐体之间设置连通操作平台，平台采用钢结构框架搭配防滑踏板的结构，平台边缘设置符合安全标准的防护栏杆，直梯从围堰地面延伸至操作平台，梯步间距、扶手高度均按照工业操作安全规范设置，直梯与平台、地面的连接部位做了加固结构设计。材质渲染阶段，罐体主体采用哑光金属漆材质模拟工业储油罐的防腐涂层质感，支撑鞍座、操作平台、直梯采用深灰色钢结构材质，围堰采用混凝土质感的哑光材质，整体场景添加柔和的环境光与定向光源，清晰呈现各部件的结构层次与空间关系。设计过程中充分考虑厂区油料存储的实际使用需求，两个罐体的排布间距预留了足够的检修空间，围堰的容积满足泄漏防控的安全要求，所有结构部件的尺寸均参考工业储油设施的通用设计标准，既还原了真实设施的外观形态，也完整呈现了储油罐组的结构组成与安装布局，可用于厂区布局规划展示、油料设施教学演示等场景。
