家用水果分切去核一体切片器设计

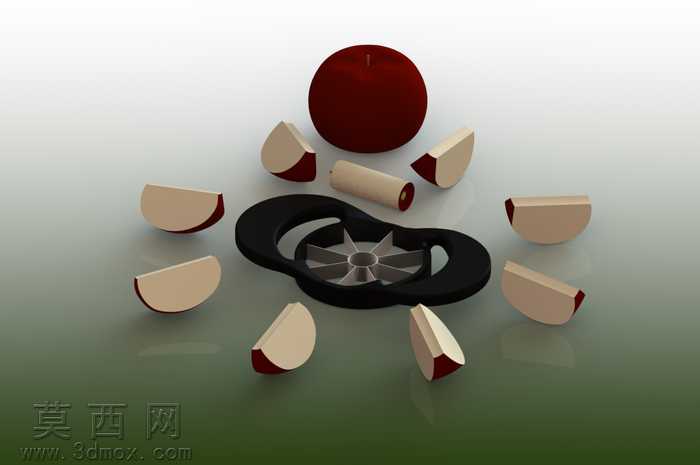

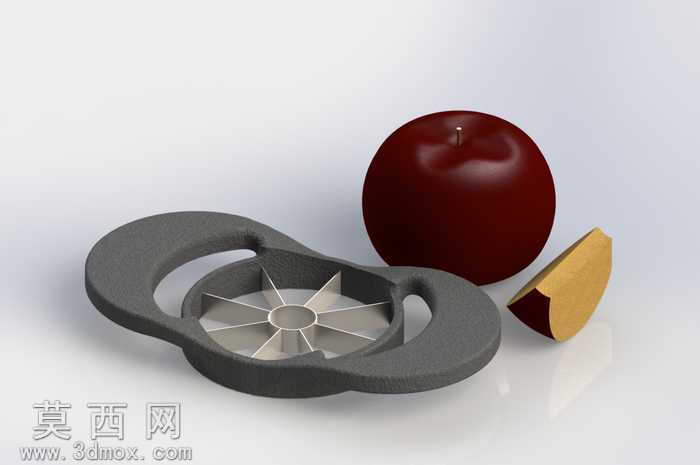

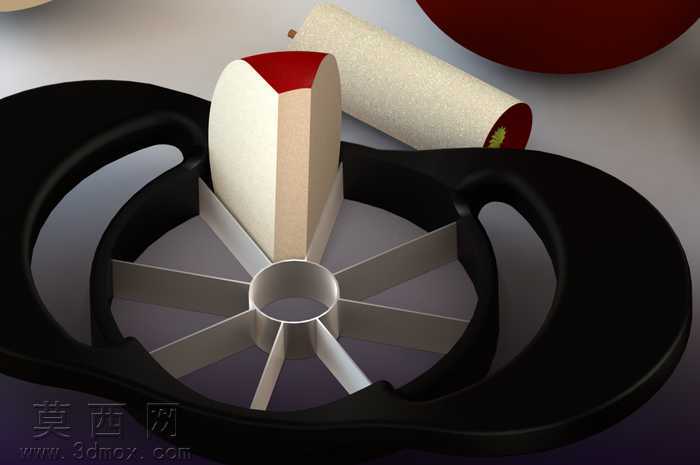

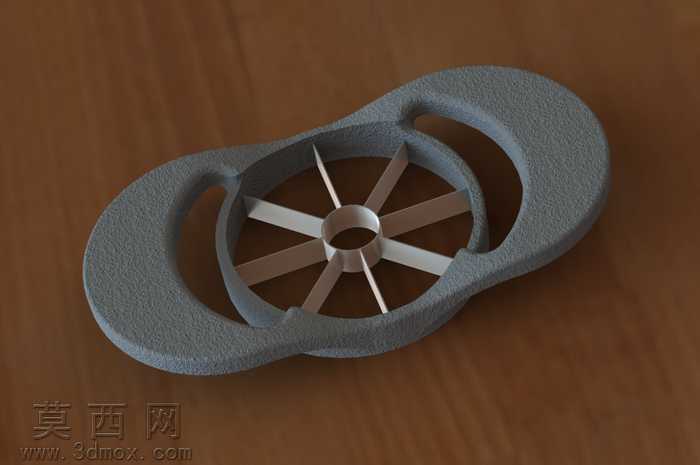

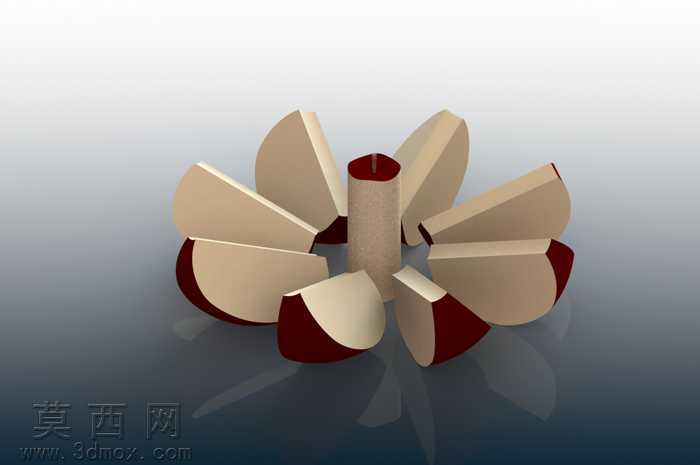

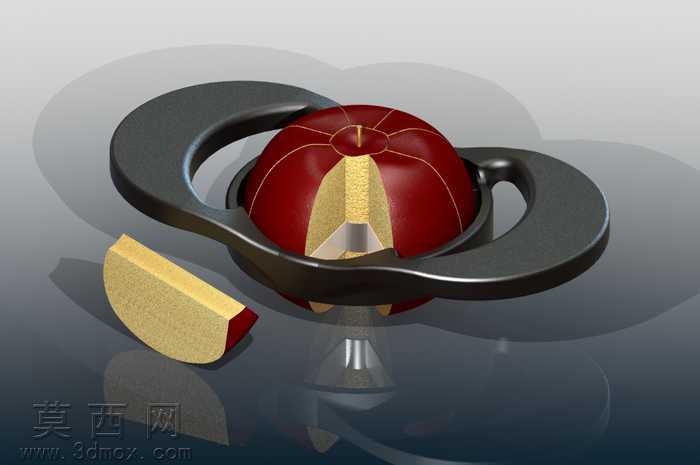

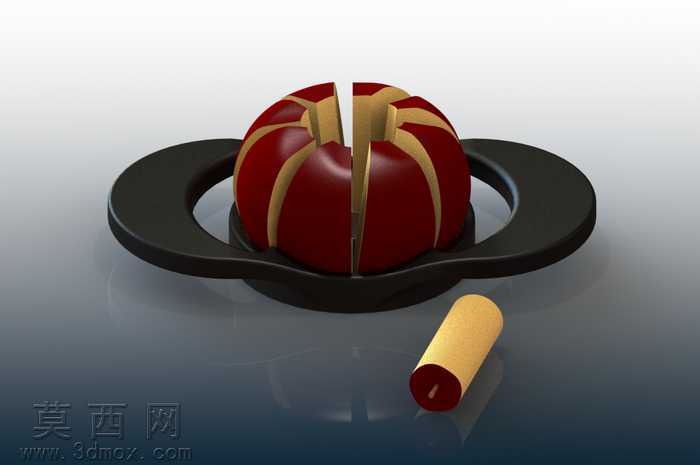

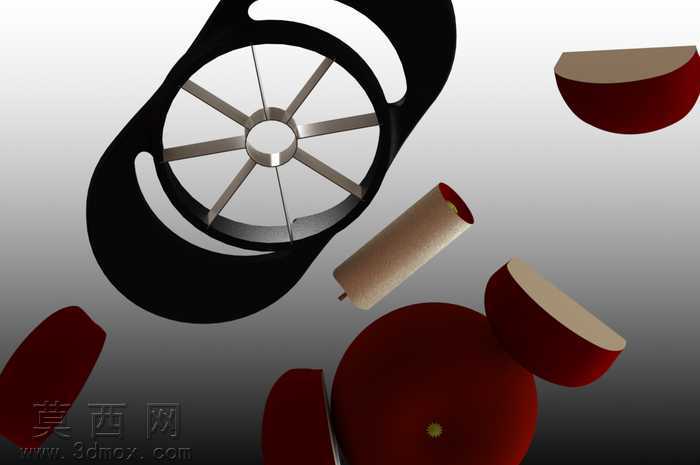

本作品为家用水果分切去核一体切片器的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于人体工学握持需求确定双侧弧形手柄的外轮廓曲率，通过样条曲线拟合手柄贴合手掌的曲面形态，保证握持施力时的受力均匀性，避免使用过程中出现硌手、打滑的问题。核心分切结构采用放射状刀片布局，中心设置环形去核套，建模时先完成中心去核套筒的薄壁特征搭建，套筒内径匹配常见苹果、梨类水果的果核直径，套筒外壁均匀延伸出八片径向刀片，每片刀片的刃口做0.1mm厚度的薄壁拉伸特征，刀片根部与套筒外壁做圆角过渡处理，避免应力集中导致的刀片断裂问题，刀片外端与环形外圈支架做一体化连接，外圈支架与双侧手柄做平滑曲面衔接，整体结构无尖锐外露棱角，保障使用安全性。材质渲染阶段，手柄及外圈支架采用哑光黑色食品级PP塑料材质，调整材质粗糙度参数至0.6，模拟磨砂塑料的细腻触感，避免光面塑料易留指纹的问题；刀片及中心去核套筒采用食品级304不锈钢材质，调整金属材质的反射率至0.8，添加细微的拉丝纹理贴图，还原不锈钢厨具的真实质感；渲染场景搭配待分切的苹果、果皮卷等辅助元素，采用三点布光方案，主光源从斜上方45度投射，突出刀片的金属光泽与手柄的磨砂质感，辅光源补充分切结构内部的阴影细节，避免结构缝隙出现死黑区域，顶光补充整体场景的亮度层次，最终渲染图清晰展现产品的结构细节与材质表现。设计思路上，该切片器定位家用厨房果蔬处理场景，核心功能为一次性完成水果的去核与分块操作，将传统水果处理需要的切分、去核多步操作整合为一次按压动作，大幅提升水果处理效率；刀片布局采用八等分放射结构，可将苹果、梨等球形水果均匀切为八块，分切后果块大小均匀，适合直接装盘食用；中心去核套筒的高度略高于径向刀片，按压时套筒先接触水果定位果核位置，避免分切过程中果核偏移导致的分块不均问题；整体结构无多余可拆卸小零件，使用后可直接冲水清洗，无清洁死角，符合家用厨具的易清洁需求。建模过程中对各部件的装配间隙做了精准控制，刀片与外圈支架的连接位置做0.02mm的过盈配合参数设置，保证刀片安装后的结构稳定性，手柄位置做1.5度的外倾角度调整，适配不同手型的握持角度，提升使用时的舒适度。
