带涵道防护圈的小型四旋翼飞行器结构设计

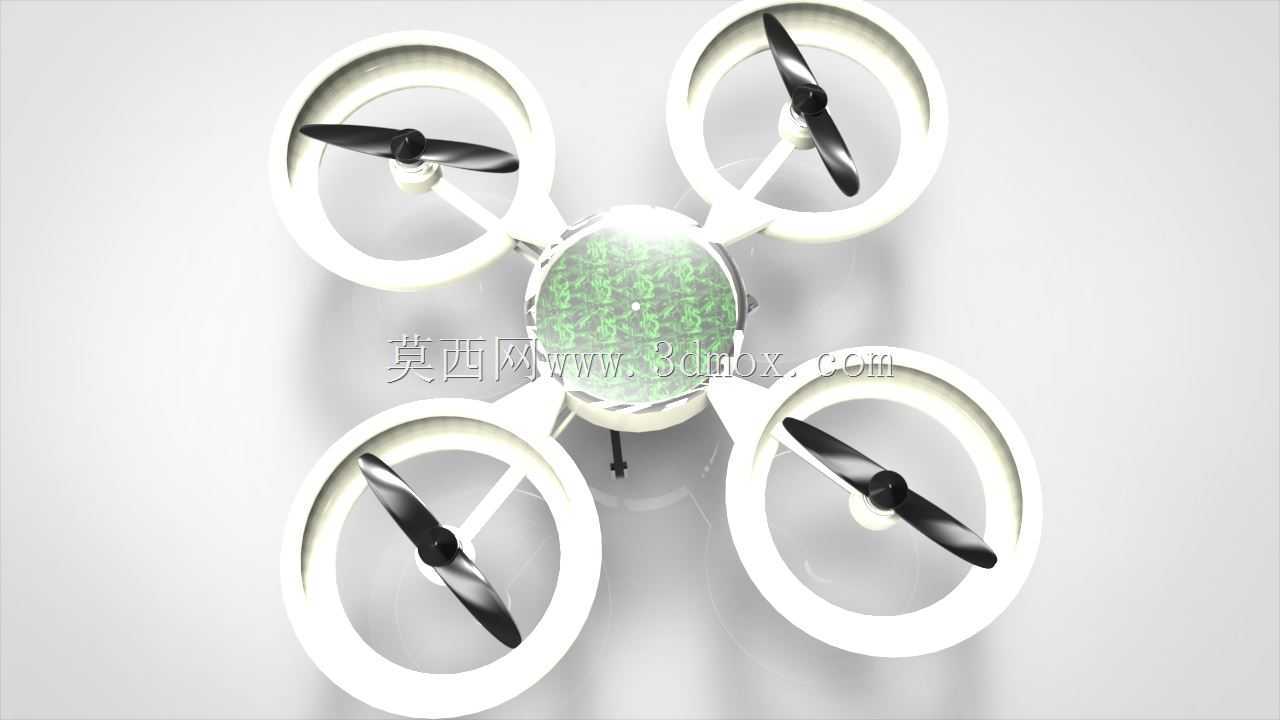

　　这款带涵道防护圈的四旋翼飞行器，在结构设计阶段优先考虑了近人作业场景的使用需求，区别于常规无防护的开放式旋翼机型，全包裹的涵道圈可以在飞行过程中避免旋翼直接触碰障碍物、操作人员或者周边物体，大幅降低低空近距作业时的剐蹭风险，适配室内巡检、狭小空间勘测、教学演示等对飞行安全性要求较高的使用场景。从实际功能落地的角度出发，四个旋翼呈十字对称布局，每个旋翼独立对应一套动力输出单元，飞控系统布置在机身中心的圆形主控舱内，重心与整机几何中心完全重合，能够在飞行过程中通过四个旋翼的转速差实现姿态调整，完成垂直起降、悬停、前后平移、转向等基础飞行动作，不需要额外的起降跑道支持，对使用场地的适配性更强。设计过程中针对涵道结构的气动特性做了适配优化，

　　涵道圈的内壁做了顺滑的弧面过渡，能够在旋翼高速旋转时约束下洗气流的扩散方向，相比同规格无涵道的四旋翼机型，同等动力输入下可以获得更高的悬停效率，同时涵道结构也能在一定程度上阻隔旋翼旋转产生的气动噪音，适合在对噪音控制有要求的室内场景使用。整机的安装边界做了紧凑化处理，四个涵道圈的外边缘构成整机的最大外轮廓，没有突出的结构件，在穿越狭窄通道时可以直接以涵道外圈作为碰撞防护边界，不需要额外预留旋翼的安全避让距离，空间利用率更高。机身中心的主控舱采用扁平化设计，上表面预留了通用安装位，可以根据不同的使用需求搭载轻量化的任务模块，比如小型摄像单元、环境检测传感器、微型采样装置等，不需要对机身主体结构做二次改装即可快速切换作业功能。

　　从结构强度的角度考虑，涵道圈与机臂采用一体化的连接结构，避免了分体式装配带来的连接间隙，在飞行器发生轻微碰撞时，冲击力可以通过涵道圈均匀传递到整个机臂结构，不会出现局部应力集中导致的机臂断裂问题。旋翼与涵道内壁之间预留了均匀的转动间隙，既不会因为间隙过小导致旋翼转动时剐蹭涵道内壁，也不会因为间隙过大损失涵道的气动增益，在样机测试阶段针对不同转速下的旋翼形变量做了间隙校核，确保全油门状态下旋翼的形变范围依然处于安全间隙以内。起落部分没有采用额外的突出式起落架，而是利用涵道圈的下沿作为支撑结构，降落时四个涵道圈同时接触支撑面，支撑点分布范围大，降落稳定性更好，同时也减少了额外的结构零件数量，降低整机自重。动力线路沿机臂内部的走线槽布置，

　　从主控舱直接连接到每个旋翼的动力电机，线路完全隐藏在结构内部，不会外露在气流场中产生额外的飞行阻力，也能避免飞行过程中线路被外物勾挂引发故障。在实际作业场景中，这类带涵道防护的四旋翼飞行器可以完成常规开放式旋翼无人机无法胜任的近距作业任务，比如在仓储环境中盘点高位货架的货物信息，在厂房内部巡检管道设备的运行状态，在教学场景中作为飞行控制原理的实操载体，即使操作过程中出现飞行失误碰撞到周边物体，涵道结构也能同时保护旋翼和被碰撞物体，大幅降低使用过程中的设备损坏风险和安全隐患。设计阶段针对整机的重量分配做了多轮调整，电池舱布置在主控舱的正下方位置，飞行过程中电池的重量不会影响整机的重心平衡，同时电池采用快拆结构设计，更换电池时不需要拆解机身其他结构，能够在连续作业场景中快速补能，提升作业效率。涵道圈的外表面做了防滑纹理处理，在手持起降或者搬运设备时可以增加摩擦力，避免手持过程中设备滑落。整机所有的结构连接点都做了等强度设计，每个连接位的受力载荷都经过校核，不会出现局部结构强度冗余或者不足的问题，在保证结构强度满足飞行需求的前提下尽可能压缩结构件的壁厚，降低整机自重，提升有效载荷能力。
