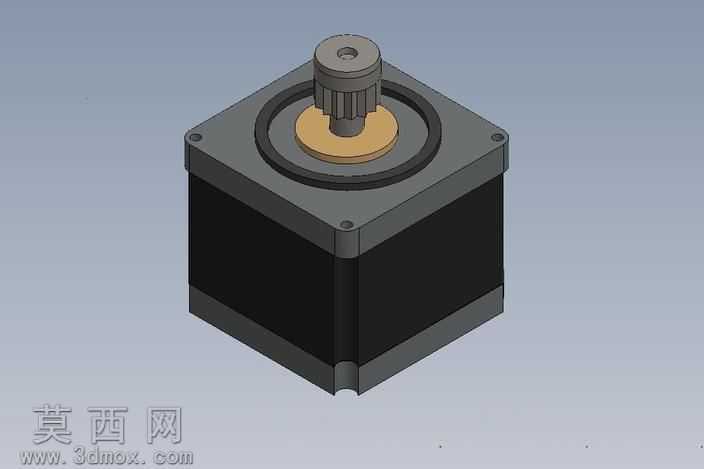

带输出齿轮的方形步进电机三维结构设计

本作品为步进电机的三维参数化建模成果，建模过程中严格遵循步进电机的实际结构比例，依托三维建模软件完成全特征构建，从基础的定子外壳轮廓开始，通过拉伸、倒角、圆角等基础特征命令搭建电机的方形主体框架，外壳部分做了边角的圆弧过渡处理，还原实际产品的注塑/压铸外壳的工艺细节，外壳表面预留的安装固定孔位完全匹配行业通用安装尺寸，确保模型可直接用于虚拟装配场景。转子输出轴部分采用同轴心特征搭建，轴端配套的传动齿轮通过齿形阵列命令完成齿廓特征构建，齿轮与输出轴之间设置了定位隔套结构，还原实际装配中的轴向定位逻辑，隔套采用黄铜质感的材质参数设置，与金属输出轴、黑色机身外壳形成清晰的材质区分。渲染阶段采用哑光工程塑料材质赋予电机主体外壳，还原步进电机外壳常用的阻燃工程塑料质感，输出轴与传动齿轮采用抛光金属材质，模拟钢材加工后的金属光泽，定位隔套采用黄铜金属材质，通过不同材质的粗糙度、反光度参数调整，让模型各部件的视觉区分度清晰，结构层次分明。建模过程中重点还原了步进电机的分层结构特征，机身的定子绕组部分通过外观的分段棱线做视觉区分，端盖与机身的配合缝隙做了细微的凹陷处理，还原实际产品的装配接缝细节，输出轴的中心通孔、齿轮的齿根圆角等细微特征均做了精细化处理，没有出现特征缺失或者比例失真的问题。整体设计思路围绕通用型步进电机的实际外观与结构特征展开，没有添加冗余的装饰性特征，所有结构特征均服务于还原电机的真实装配与外观形态，模型可用于机械结构教学演示、自动化设备虚拟装配、传动系统方案展示等场景，各部件的配合关系完全符合实际步进电机的装配逻辑，可通过软件的剖切功能查看内部的层级结构，也可直接导出用于工程参考或者动画制作。
