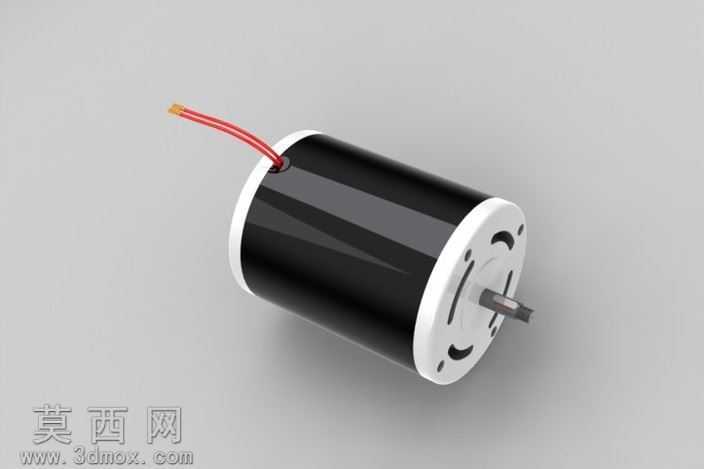

小型直流发电机电气结构三维模型

本作品为小型直流发电机的电气结构三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机电产品正向设计逻辑，先完成核心参数的推演设定，再逐步搭建各层级结构。建模初期首先梳理发电机的核心功能逻辑，明确电能输出与机械转动的转换关系，以此为基础搭建定子、转子、输出引线、端盖等核心部件的基础特征，通过拉伸、旋转、切除等基础建模命令构建各零件的主体轮廓，再对安装孔、散热槽、引线出口等细节特征进行精细化处理，保证每一处结构都符合实际小型发电机的生产加工工艺要求。材质渲染阶段，针对不同部件的物理属性匹配对应材质：机壳部分采用亮面黑色烤漆金属材质，调整反射光泽度参数还原金属壳体的光滑质感与环境反光效果；两端端盖设置为白色硬质工程塑料材质，微调粗糙度参数模拟工程塑料的哑光质感；输出引线采用红黑双色绝缘橡胶材质，还原导线外层绝缘皮的柔韧视觉效果；输出轴采用抛光不锈钢材质，突出金属轴件的高光金属质感；整体渲染采用柔和的漫反射光源，多角度打光避免结构阴影遮挡细节，清晰呈现各部件的装配关系。结构设计上，完整还原了发电机的装配逻辑：机壳作为主体承载结构包裹内部定子组件，前端盖通过圆周分布的安装孔与机壳定位连接，中心位置预留轴孔供输出轴伸出，端盖上开设的弧形散热槽可满足工作状态下的散热需求，尾部端盖预留引线出口供红黑输出导线引出，转子组件与输出轴同轴装配，保证转动过程中的动平衡性能。设计过程中充分考虑小型发电机的实际应用场景，整体结构紧凑小巧，各部件的配合公差按照实际装配要求设定，既保证了结构的完整性，也还原了产品的真实尺寸比例，可用于机电原理演示、产品结构展示、相关课程教学等场景，能够直观展现小型发电机的外部结构与电气输出部件的布局特点。
