带框架支撑的立式锥底储料容器结构

　　该立式锥底容器主要应用于精细化工、食品加工、粉体物料输送等工况场景，可作为中间缓存料仓、小型反应暂存罐、液固混合物料静置分离单元使用，适配常压或低压工况下的物料存储、中转、沉降工序，尤其适合易架桥、需彻底排净的粉体、浆状物料工况，锥底结构可避免物料残留堆积，减少人工清仓的作业频次。

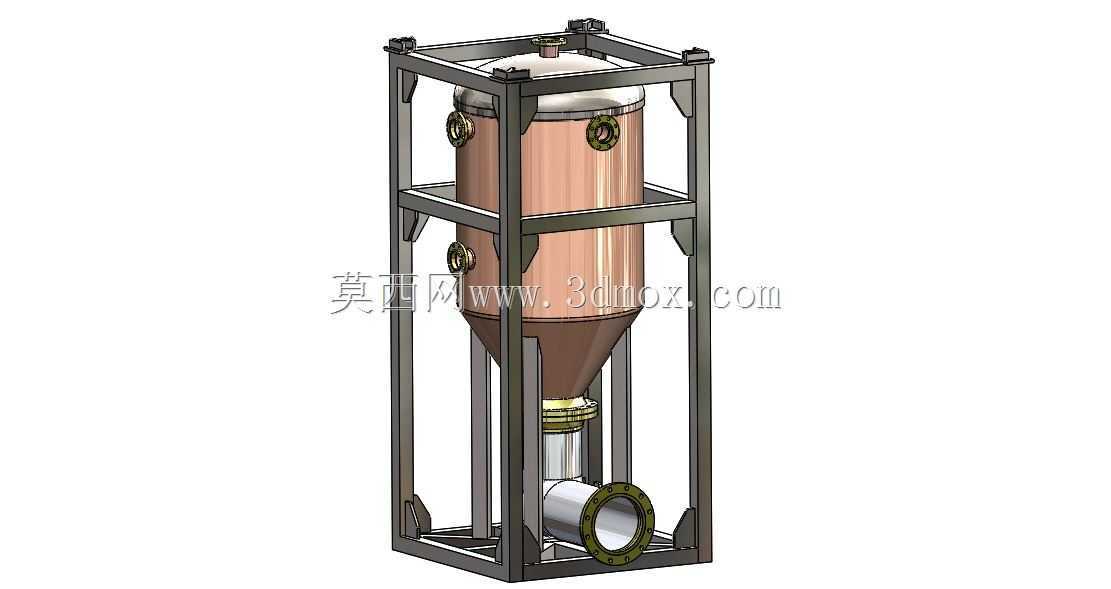

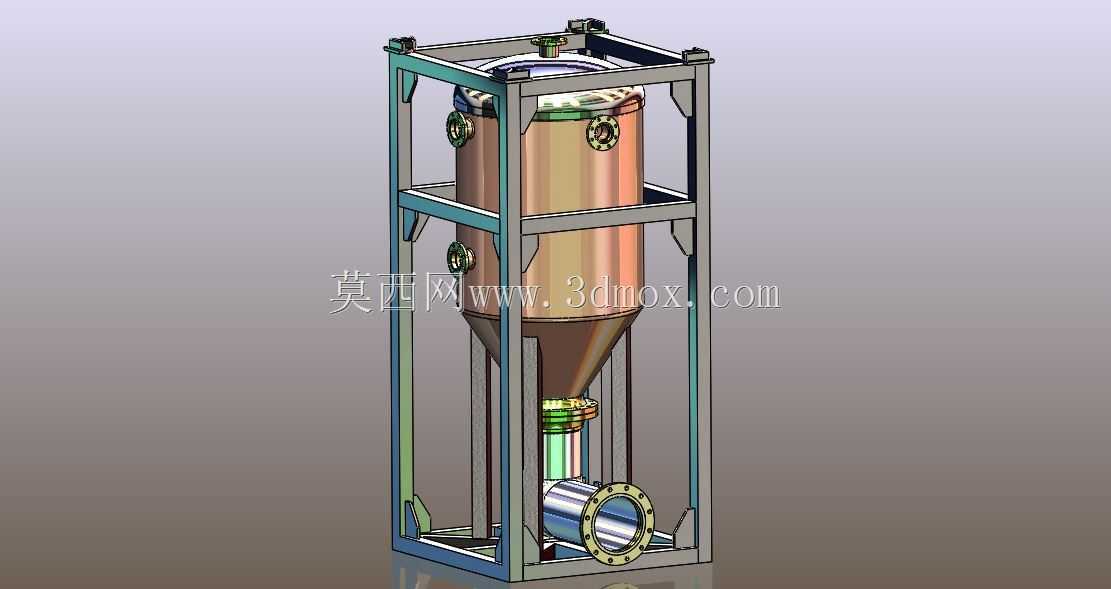

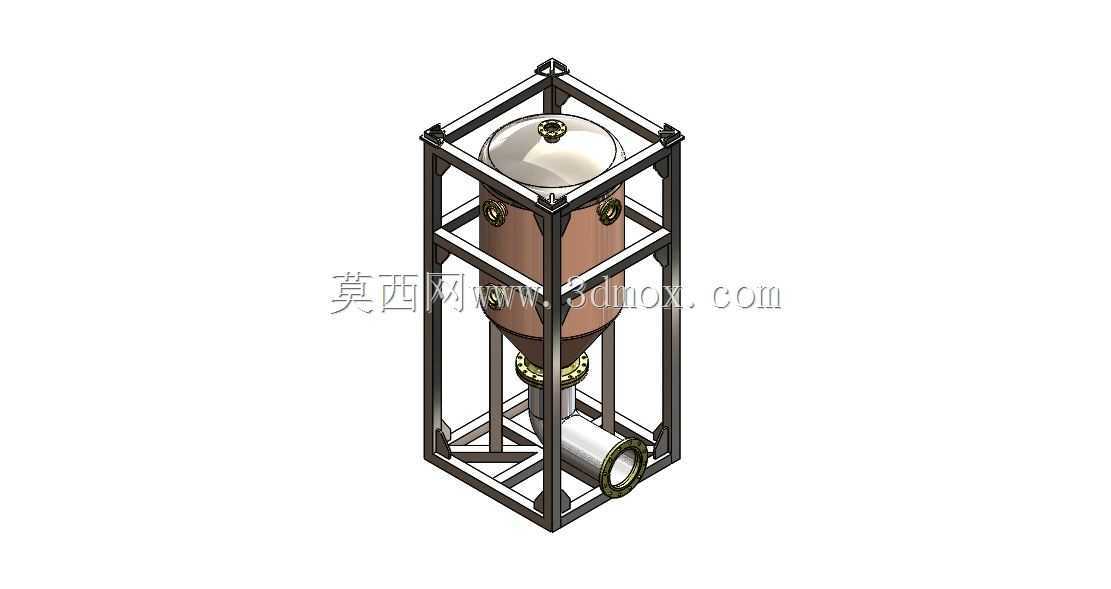

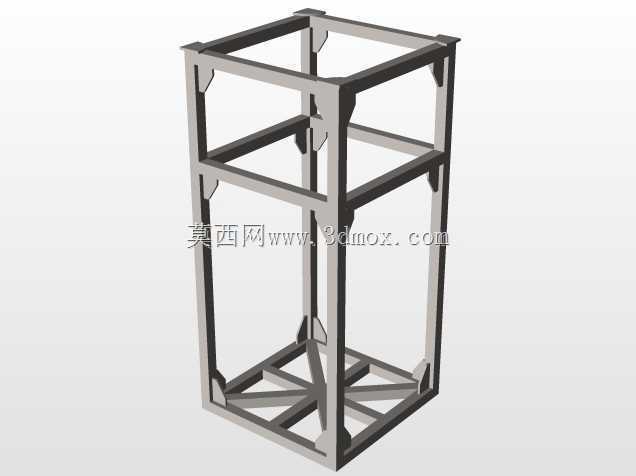

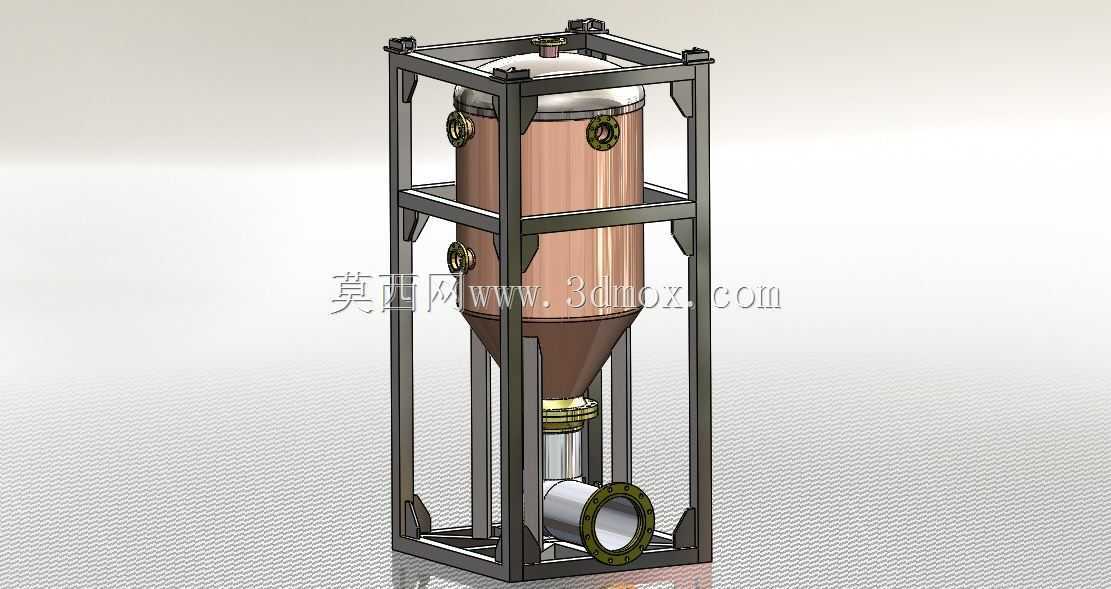

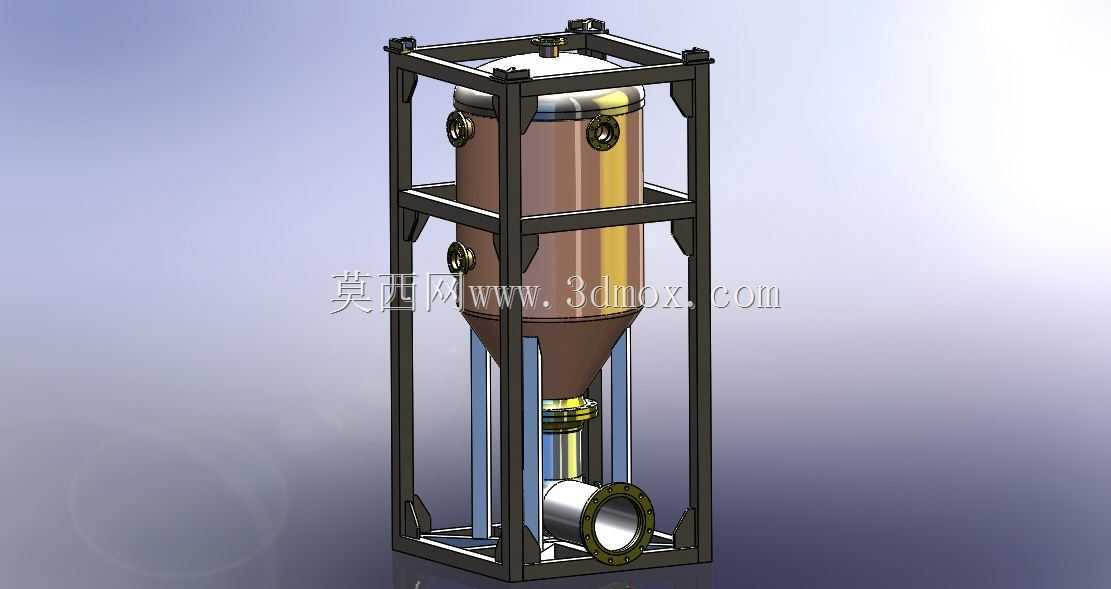

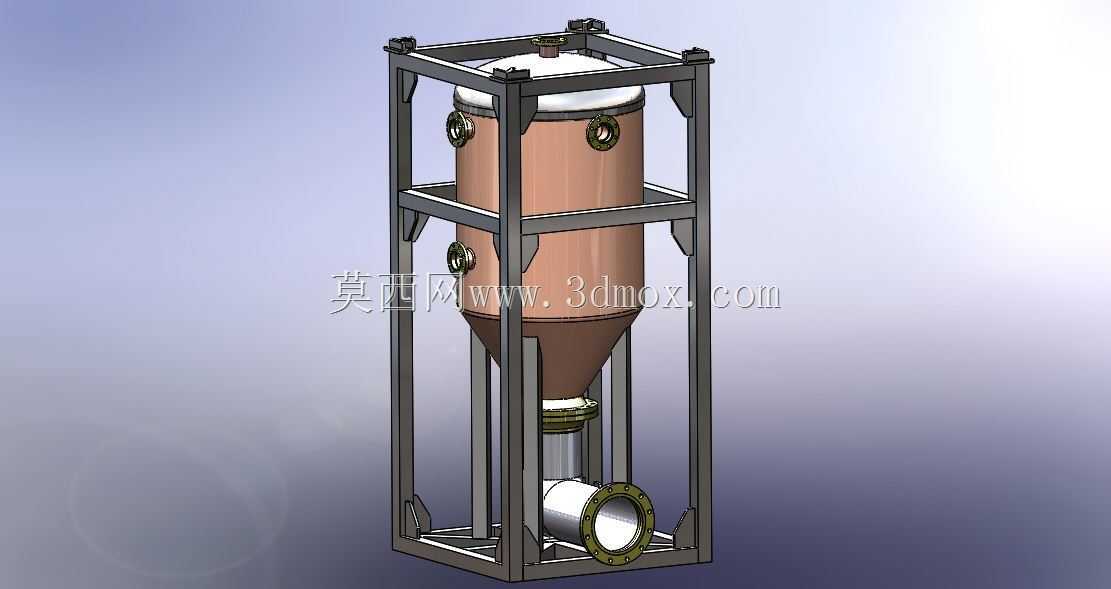

　　设备整体采用方管焊接框架作为外部支撑结构，框架立柱与横梁采用等规格型材拼接，上下端设置方形围框，中部设置两道横向加强横梁，既可以在运输、吊装过程中保护罐体不受外力磕碰，也可作为现场安装时的固定基准，安装时可直接将框架底部与预埋钢板焊接或通过膨胀螺栓固定，无需额外制作安装支座，大幅缩减现场安装的施工周期。框架内侧与罐体之间设置有定位挡块，可限制罐体在框架内的径向位移，避免设备运行过程中罐体晃动产生焊缝疲劳。

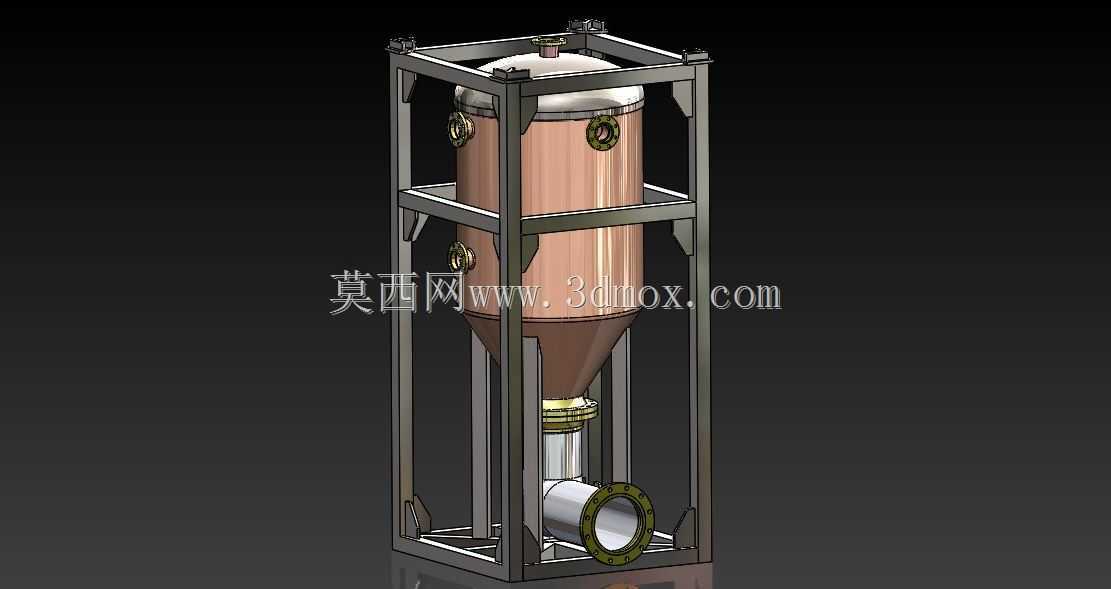

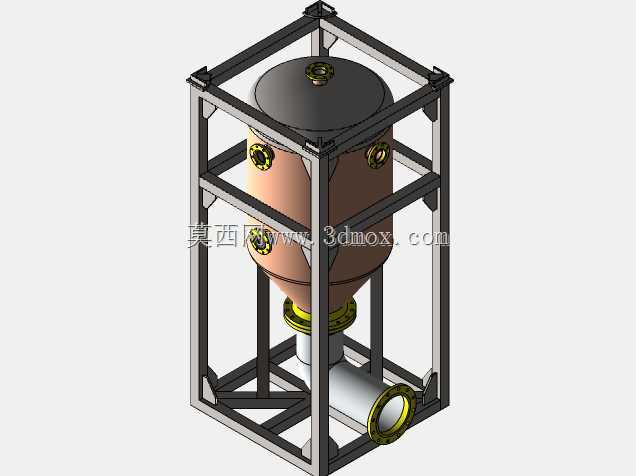

　　罐体主体分为上圆柱段与下锥段两部分，圆柱段为主要储料容腔，筒壁上设置有多组径向法兰接口，可根据实际工艺需求接入进料管、液位检测元件、温度传感器、呼吸阀、人孔或清洗喷淋装置，接口位置沿筒壁周向分层布置，避免外接管路出现干涉。上封头采用标准椭圆形封头结构，封头上设置有排气口与备用接口，可适配压力工况下的安全泄放元件安装。下锥段采用大锥角设计，锥角角度根据物料安息角匹配，确保粉体或高粘度浆状物料可依靠自重顺利流向底部出料口，锥段与圆柱段的连接位置采用圆滑过渡结构，避免应力集中，同时减少物料在转角处的挂壁残留。底部出料口设置有变径短节与法兰结构，可直接对接卸料阀、螺杆输送机构或负压输送管路，出料口的法兰端面与框架底部预留有足够的安装空间，可适配不同规格的卸料执行元件安装，无需额外切割修改管路。

　　设计过程中首先根据工艺要求的有效容积确定圆柱段的内径与直筒高度，再结合物料的流动特性确定锥段的锥角大小，确保物料可依靠重力实现无滞留出料。外部框架的型材规格根据罐体满料总重量进行选型，通过受力校核确保框架在吊装、满载荷静置、侧向受力等工况下的变形量在允许范围内，避免框架变形挤压罐体导致焊缝开裂。罐体壁厚根据工作压力、物料腐蚀裕量进行计算，所有焊接位置均采用连续满焊结构，承压焊缝需做无损检测确保无渗漏缺陷。筒壁上的接口位置提前在三维建模阶段完成干涉检查，确保外接阀门、仪表安装后不会与框架横梁产生碰撞，同时预留足够的操作空间用于阀门开关、仪表校准维护。

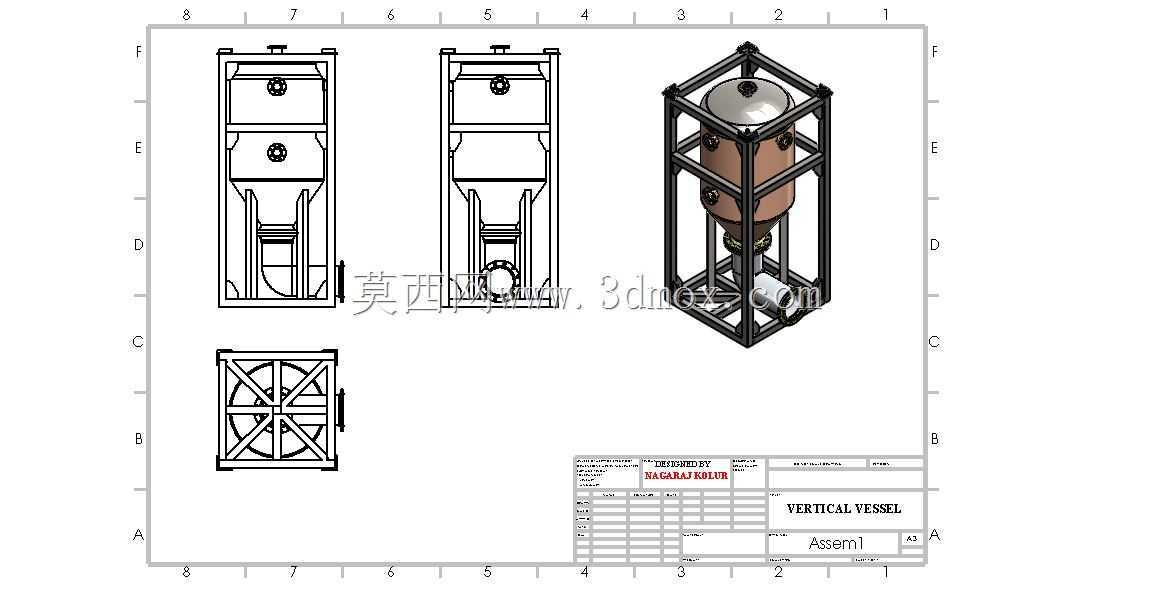

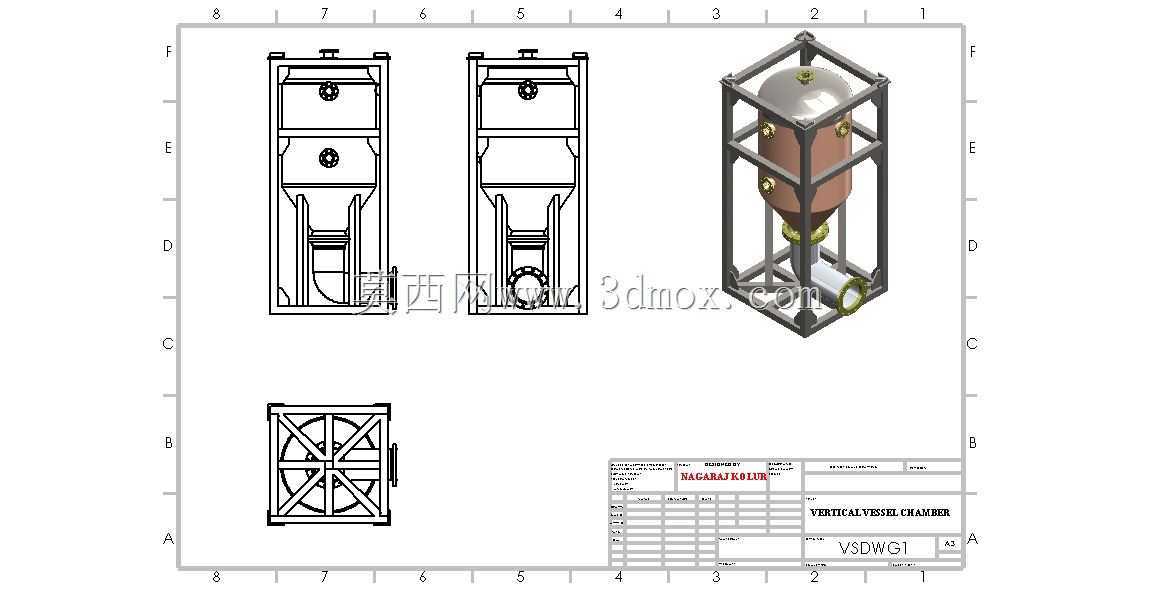

　　设备整体安装边界与框架外轮廓尺寸保持一致，框架底部设置有地脚安装孔位，安装时需保证框架整体水平度偏差不超过千分之一，避免锥段出料时出现偏流导致的残留。罐体与框架之间预留有微量膨胀间隙，可适配物料温度变化带来的罐体热胀冷缩变形，避免热应力直接作用在支撑焊缝上。设备顶部预留的吊装点与框架顶部横梁直接连接，吊装时可直接采用吊具挂接四个角的吊装位，无需额外捆绑罐体，避免吊装过程中罐体受力变形。日常维护时可通过筒壁预留的接口接入清洗装置，无需拆开罐体即可完成内部清洗作业，锥底结构可确保清洗废水完全排净，无积液残留。
