多翼式离心排气鼓风机动轮结构设计

　　在工业厂房通风、商用暖通排风、小型设备散热送风的场景里，这类多翼式离心鼓风轮是核心的做功部件，和常规轴流风轮不同，它依靠叶轮旋转时叶片对空气的离心作用，能在有限的安装空间内提供更高的风压，适配需要克服管道阻力、滤网阻力的排风工况，比如车间焊烟收集系统的末端送风、涂装生产线的废气引排、商用厨房排油烟的风机内置动轮，都能见到这类结构的应用。

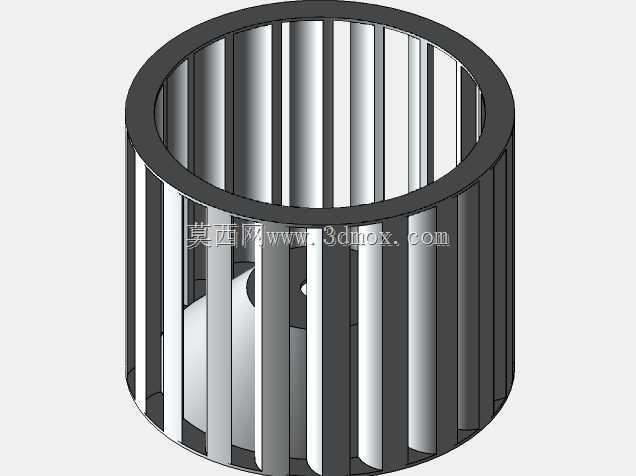

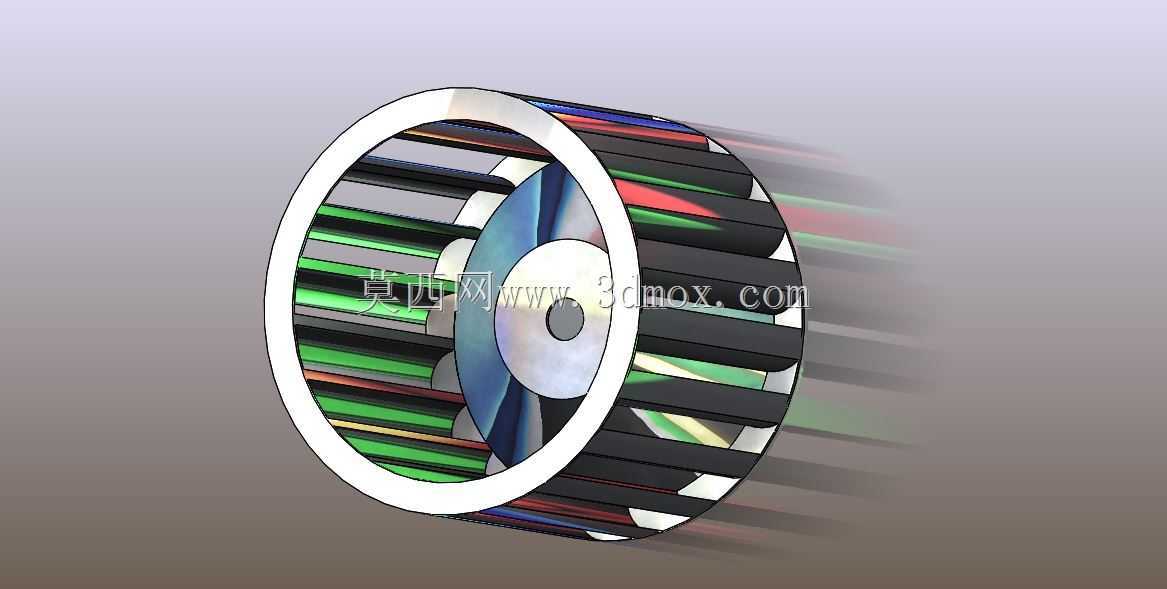

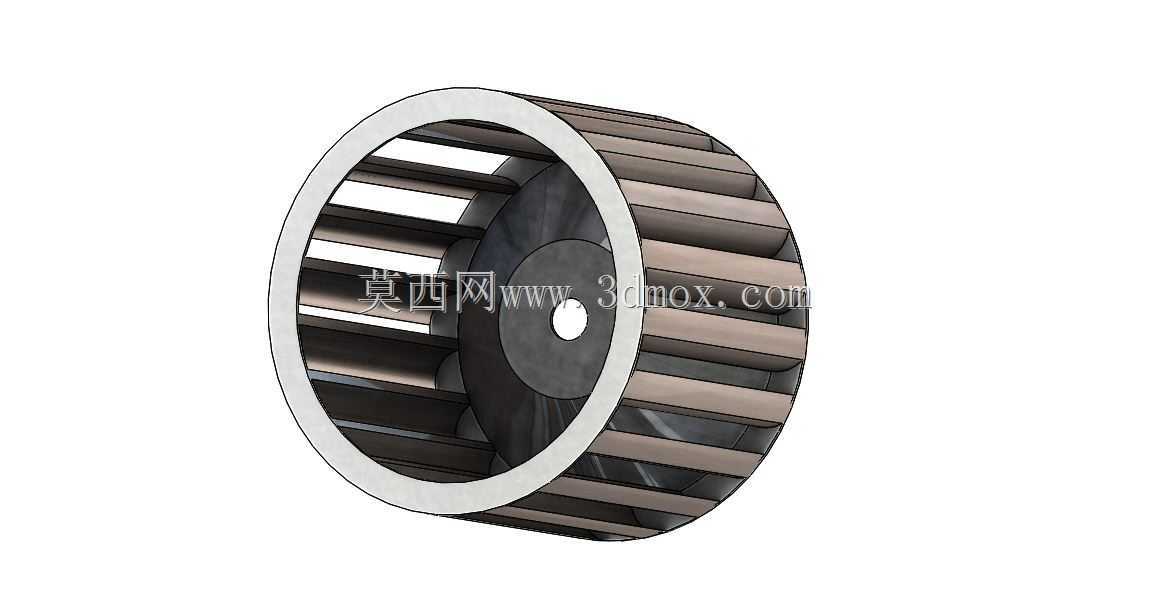

　　从实际功能来看，这个鼓风轮的核心作用是在电机直驱的带动下，将轴向进入叶轮内部的空气，通过周向分布的多翼叶片导流后沿径向甩出，在叶轮中心区域形成持续负压，不断抽吸待排出的空气，完成连续的鼓风、排风作业。和普通高压离心风机的叶轮相比，这类多翼结构的叶片数量更多，叶片弦长更短，运行时的气流脉动更小，动平衡调校到位的前提下，整机运行的噪音更低，适合对噪音控制有要求的民用、商用通风场景，同时它的进风侧采用中心集流的结构，能减少进气紊流，提升进气效率，避免气流在叶轮入口处形成涡流损失。

　　设计这类风轮的时候，首先要考虑的是安装边界的匹配，这类风轮通常是直接套在驱动电机的输出轴上，因此中心的轴孔尺寸需要和常用的Y系列小型异步电机、单相电容运转电机的输出轴径匹配，轴孔旁设置的紧固螺钉孔，能保证叶轮和电机轴之间无相对滑动，避免启动、变速时出现打滑丢转的问题。叶轮的整体外径尺寸，需要和对应的风机蜗壳内腔尺寸匹配，通常叶轮外径和蜗壳内壁的径向间隙控制在5-15mm区间，间隙过大会导致气流回流，降低鼓风效率，间隙过小则容易在运行时出现叶轮擦碰蜗壳的故障，引发异响甚至结构损坏。叶轮的轴向宽度则直接决定了单圈旋转的过流面积，在相同转速下，更宽的叶轮能提供更大的风量，但对应的驱动扭矩需求也会提升，设计时需要结合配套电机的功率、额定转速做匹配计算，避免出现电机过载烧损的问题。

　　叶片的排布角度是设计中的核心细节，这类前向多翼叶片的出口安装角大于90度，能在较低的转速下获得较高的出口风压，适合短距离、带一定阻力的排风场景，但叶片的折弯角度不能一味追求高压而设置过大，否则会导致气流在叶片流道内的分离加剧，反而提升流动阻力，降低效率，同时叶片和前后端盖的连接采用整体铆接或者冲压咬合的结构，保证每一片叶片的固定强度，避免长期高速运行下叶片出现松动、脱落的风险。前后端盖的翻边结构一方面能提升叶轮整体的结构刚度，减少高速旋转时的端盖形变，另一方面能对径向甩出的气流起到一定的导流作用，让气流更平顺地进入蜗壳流道。

　　在实际选型替换时，除了核对轴孔尺寸、叶轮外径、轴向宽度这三个核心安装尺寸，还要注意叶轮的旋向和出风口方向的匹配，因为这类离心风轮的叶片折弯方向是固定的，反向旋转时不仅无法正常鼓风，还会导致电机负载异常升高。另外叶轮做动平衡校正时，通常会在前端盖的环形端面上添加平衡配重，保证叶轮在额定转速下的振动值控制在允许范围内，避免长期振动传导到电机轴承，缩短轴承的使用寿命。这类结构的风轮因为叶片间距小，不适合输送含大颗粒粉尘、纤维杂物的气体，否则容易造成叶片间的流道堵塞，降低鼓风性能，严重时还会破坏叶轮的动平衡，引发运行故障，因此在含尘场景使用时，通常需要在进风侧加装初效滤网，拦截大尺寸杂物。
