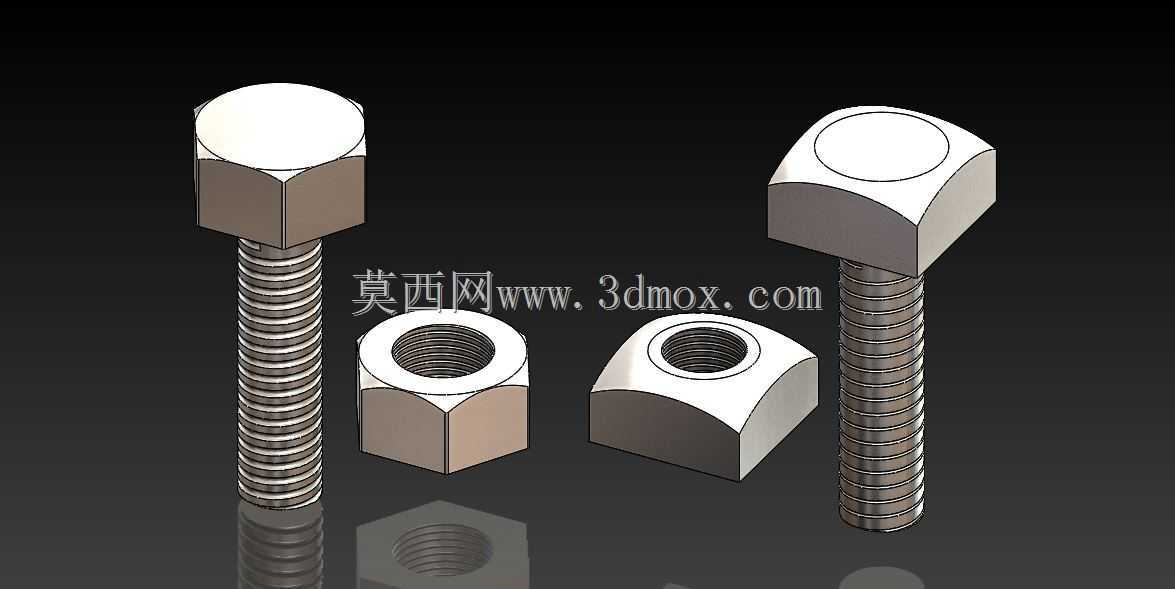

方形六角头螺栓配套螺母组合结构

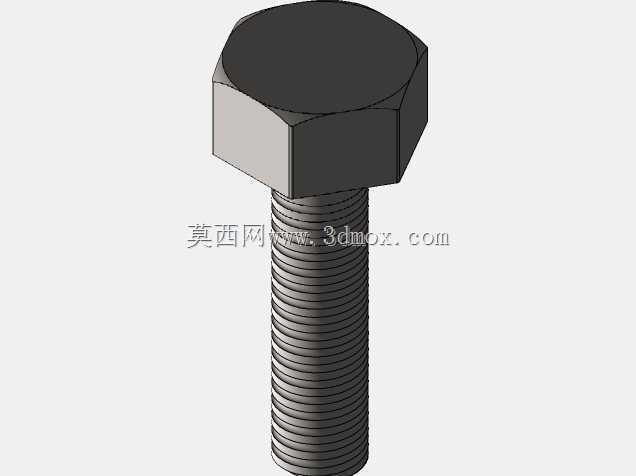

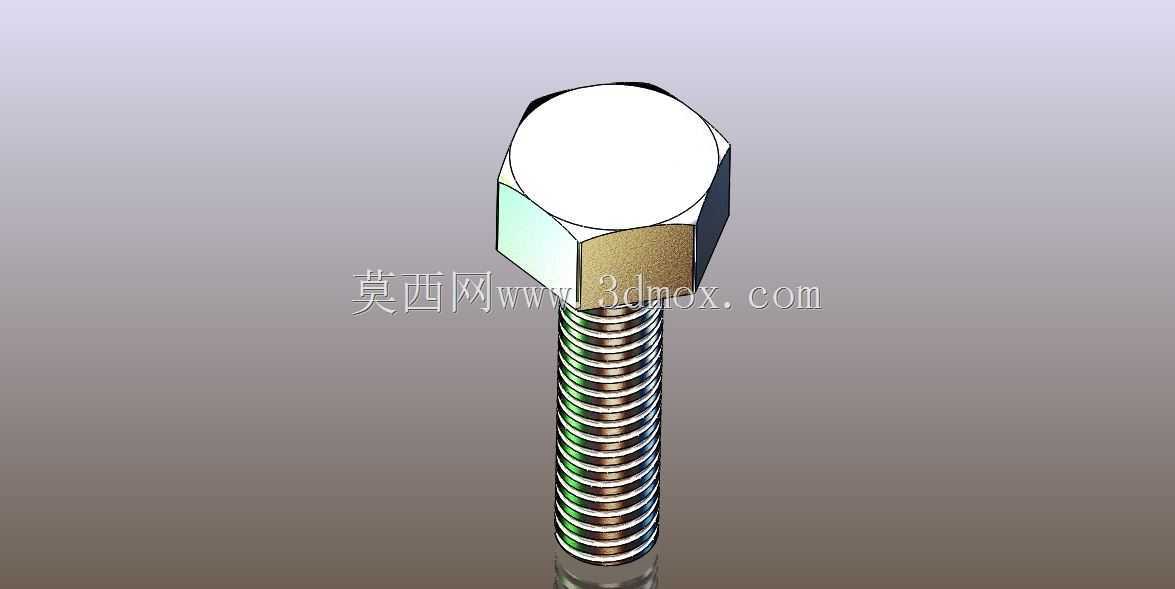

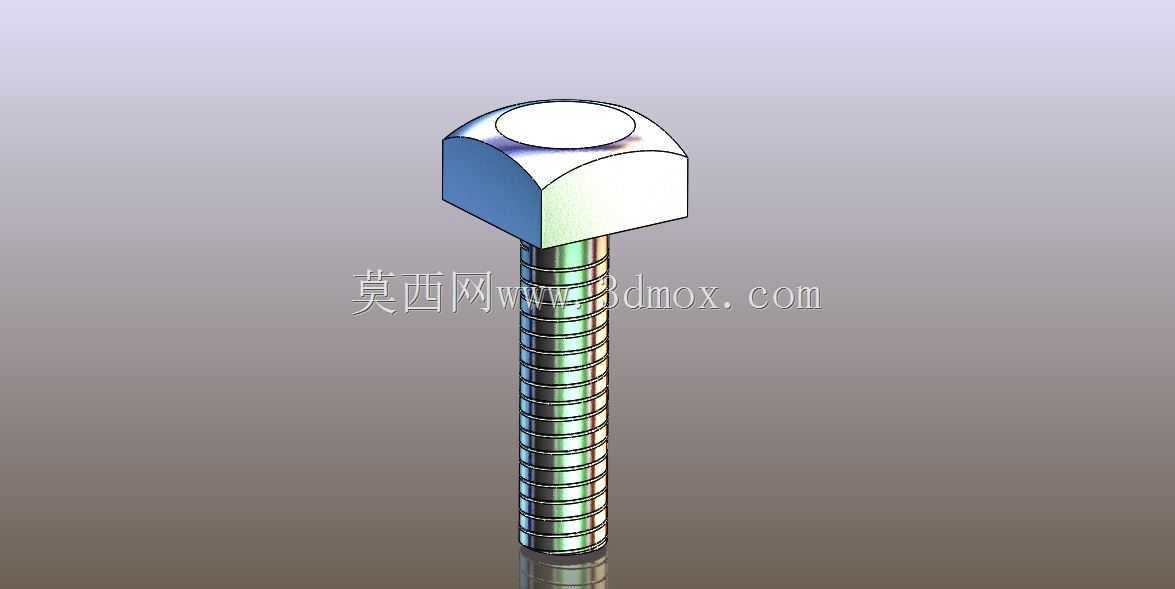

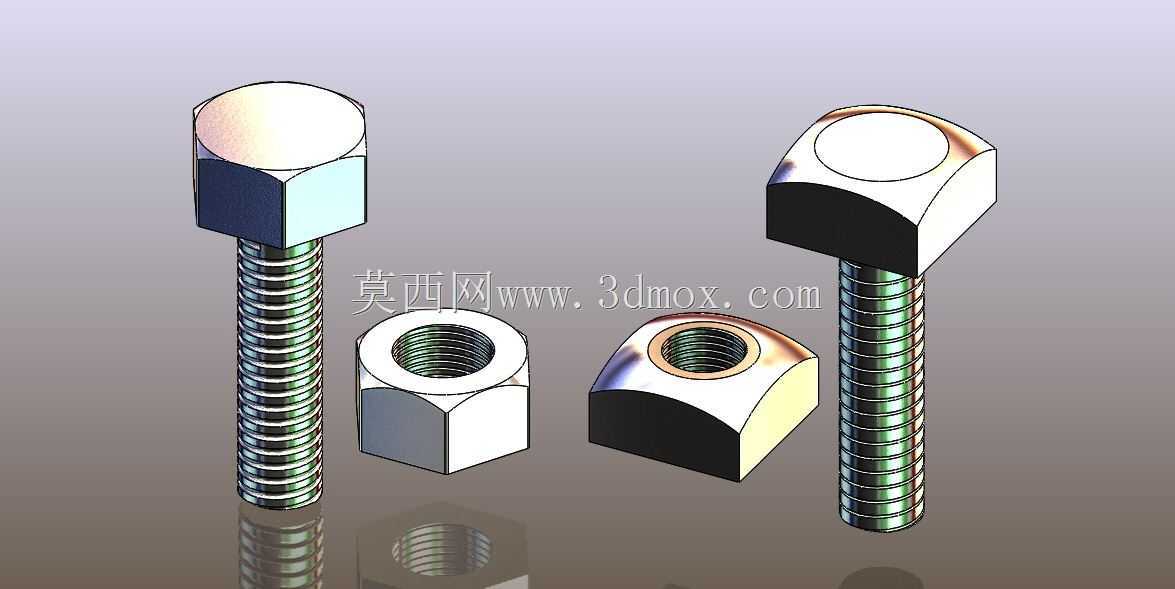

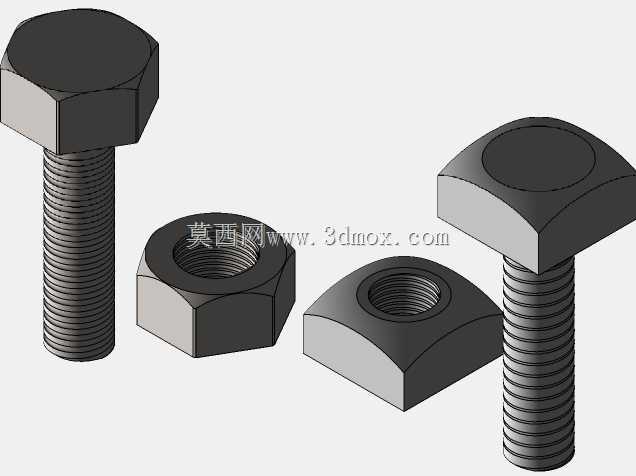

　　在各类机械装配场景中，螺纹连接副是应用范围最广的可拆卸紧固结构，本次涉及的方形与六角头螺栓搭配对应螺母的组合，覆盖了从普通设备机架拼装、工装夹具定位到小型传动组件锁紧的多类使用需求。不同于常规全六角头的螺栓配置，这套组合同时包含方头与六角头两种螺栓端头结构，方头螺栓的端头侧边为垂直平面，在安装时可以通过卡槽直接卡住端头防止跟转，适合用在机架型材的T型槽内安装，不需要额外使用扳手固定端头，只需要在另一侧锁紧螺母即可完成装配，在铝型材机架、钣金护罩拼接这类需要频繁调整安装位置的场景下，能大幅降低装配的操作难度。六角头螺栓则适配通用的开口扳手、套筒工具，在空间受限的安装位置，可以通过小角度转动扳手完成锁紧操作，适合设备内部布局紧凑、

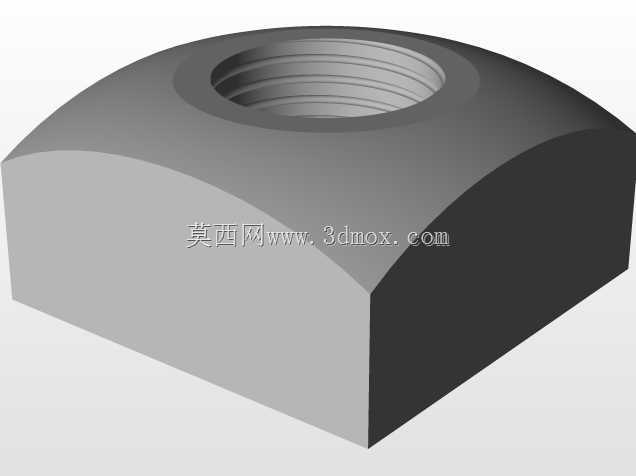

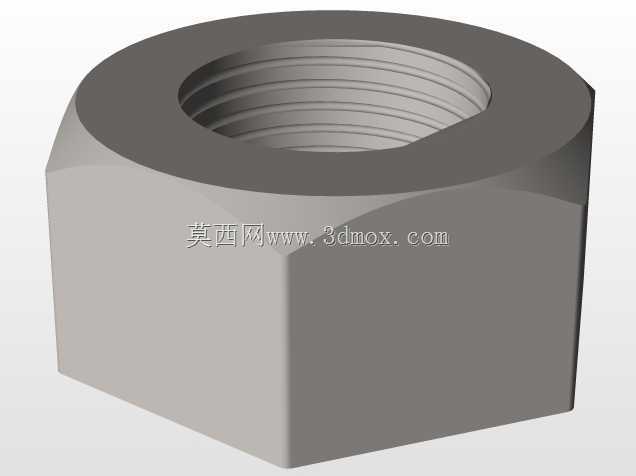

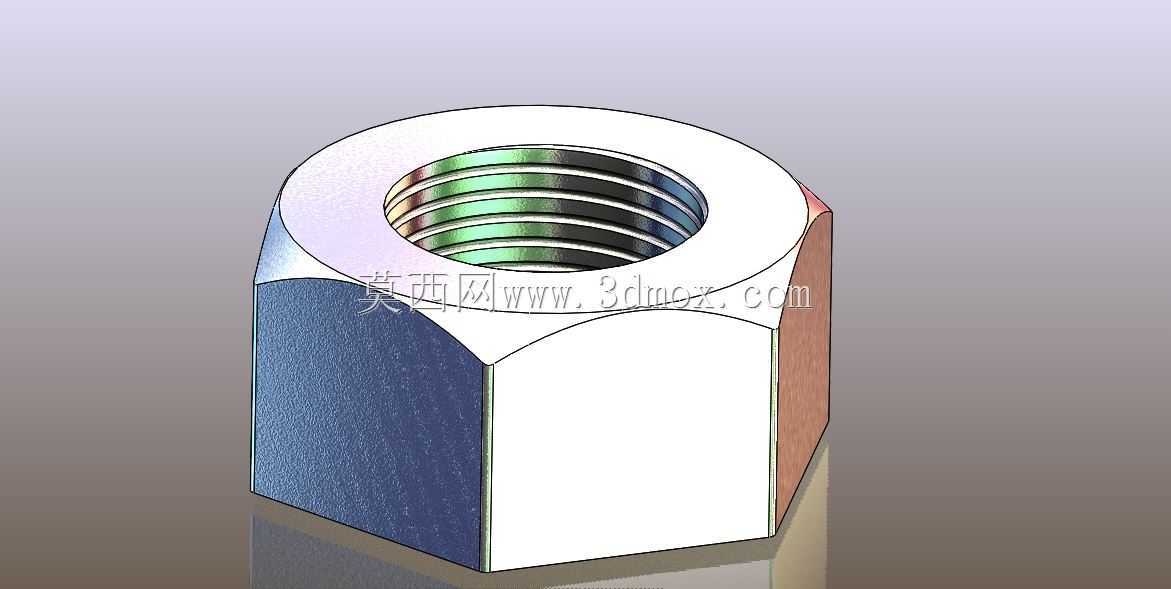

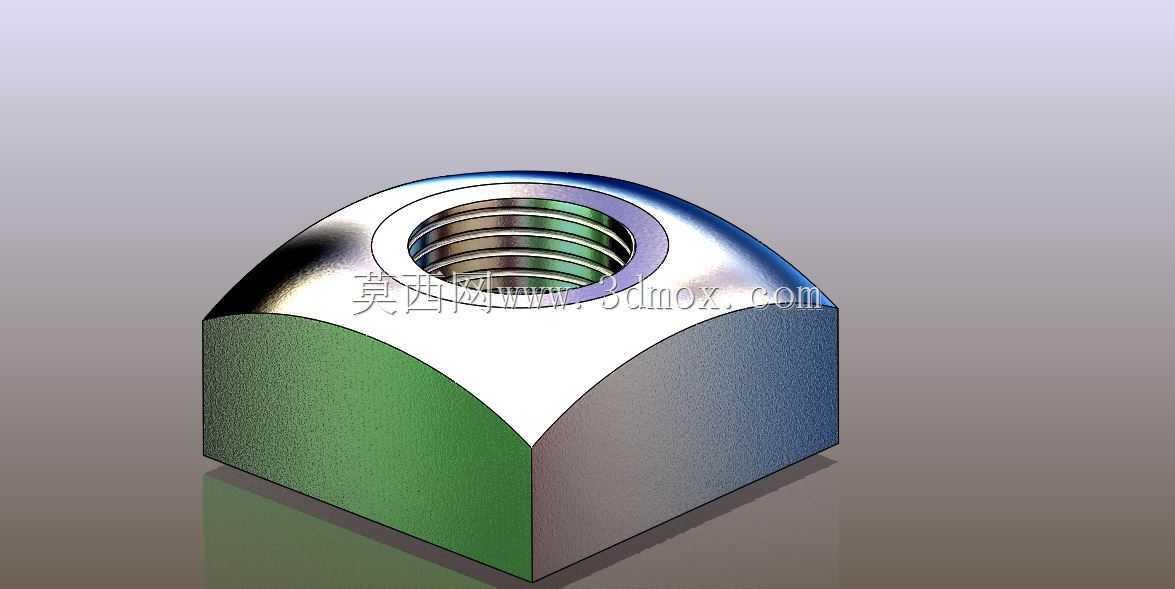

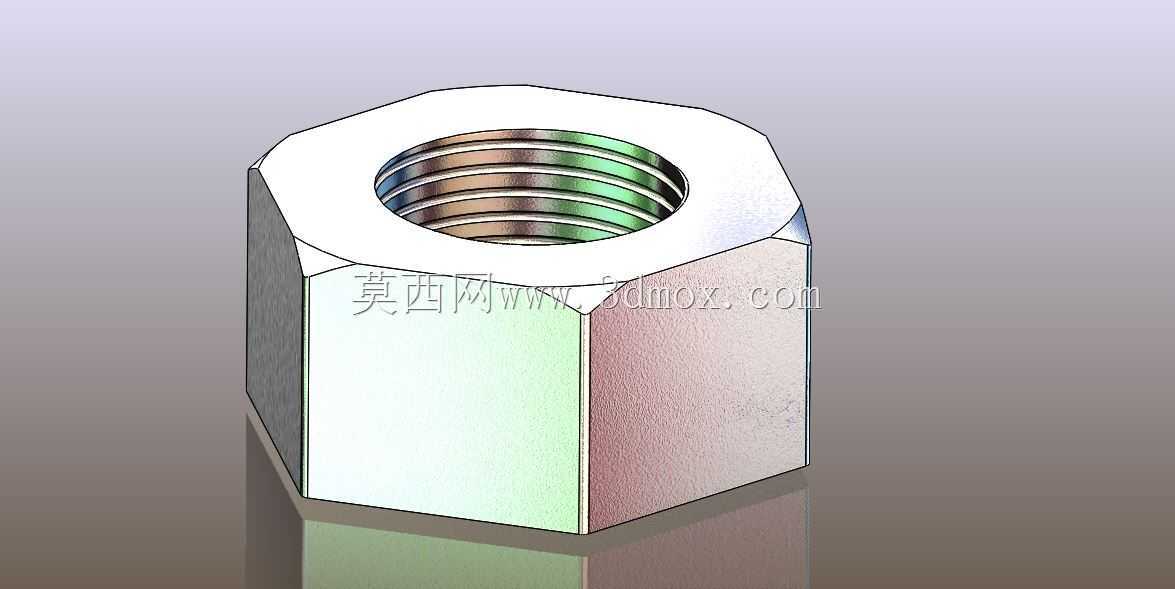

　　操作空间狭小的点位使用。两种螺栓的杆部都采用标准公制三角螺纹设计，螺纹牙型角为60度，牙顶与牙底都做了微小的圆弧过渡，能有效降低螺纹啮合时的应力集中，在承受交变载荷的连接点位，比如振动输送机的机架拼接、小型电机的安装固定场景下，能减少螺纹根部的疲劳断裂风险。配套的螺母分别对应两种螺栓端头的适配场景，六角螺母为标准等厚设计，对边尺寸与同规格六角螺栓头一致，可以通用同一套扳手工具完成操作，适合常规的平面压紧连接；带圆弧顶面的方形螺母则是专门适配型材槽内安装的结构，螺母的外形尺寸刚好卡入型材的槽道内，安装时不需要额外固定螺母，直接从外侧拧动螺栓即可完成锁紧，圆弧顶面的设计能减少螺母与槽道内壁的卡滞，在调整安装位置时可以顺着槽道顺畅滑动。

　　从设计逻辑上看，这套连接副的尺寸边界完全适配主流工业铝型材与通用钣金件的安装要求，螺栓的螺纹长度覆盖了从薄钣金件拼接至多层板叠装的厚度范围，螺杆末端做了倒角导向处理，在对准螺母螺纹孔时不需要刻意调整角度，就能顺利旋入，减少装配时的螺纹错牙风险。螺栓头部的承压面都做了平整加工，表面粗糙度控制在合理范围，锁紧时不会因为承压面不平整导致螺栓承受附加弯曲应力，避免在长期受载情况下出现杆部断裂的问题。在实际选型使用时，方头螺栓搭配方螺母的组合更适合需要经常拆装调整的工位，比如生产线旁的工装挡板、可调节的物料导向架安装，因为方头的防转特性，拆装时只需要单侧操作，能节省不少辅助操作的时间；

　　六角头螺栓搭配六角螺母的组合则适合固定后不频繁拆卸的承载点位，比如设备底座的脚轮安装、电机法兰的连接固定，六角结构的受力均匀性更好，在施加较大预紧力的时候，不会出现端头棱角崩裂的问题。两种连接副的螺纹配合都采用间隙配合设计，既保证了旋合的顺畅度，又能在锁紧后提供足够的螺纹啮合摩擦力，防止设备运行过程中因为振动出现螺纹松脱，在有强振动的使用场景下，只需要搭配标准弹簧垫圈或者螺纹胶，就能满足防松要求，不需要额外定制特殊的防松结构。从安装边界来看，螺栓头的高度、螺母的厚度都控制在通用紧固件的标准尺寸范围内，安装后突出被连接件表面的高度不会过大，不会和周边的运动部件产生干涉，在设计设备结构时，不需要为这套紧固件预留过大的安装避让空间，能有效压缩设备的整体外形尺寸。
