工业设备内置钣金安装托架结构设计

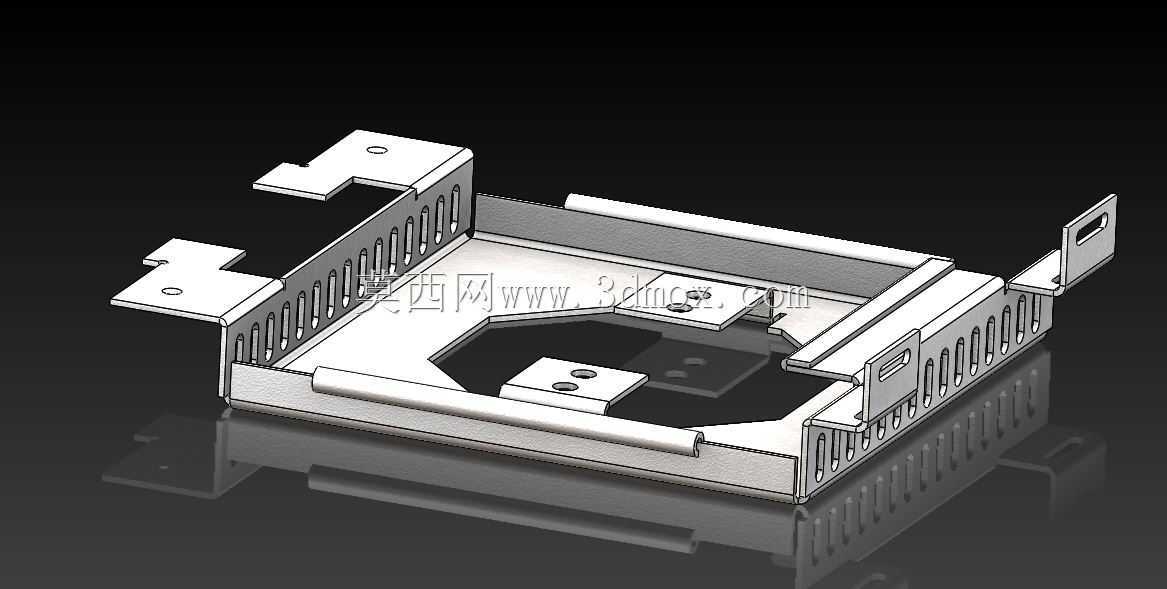

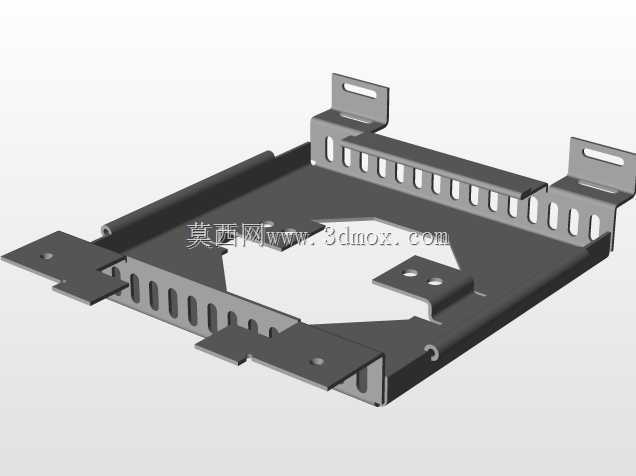

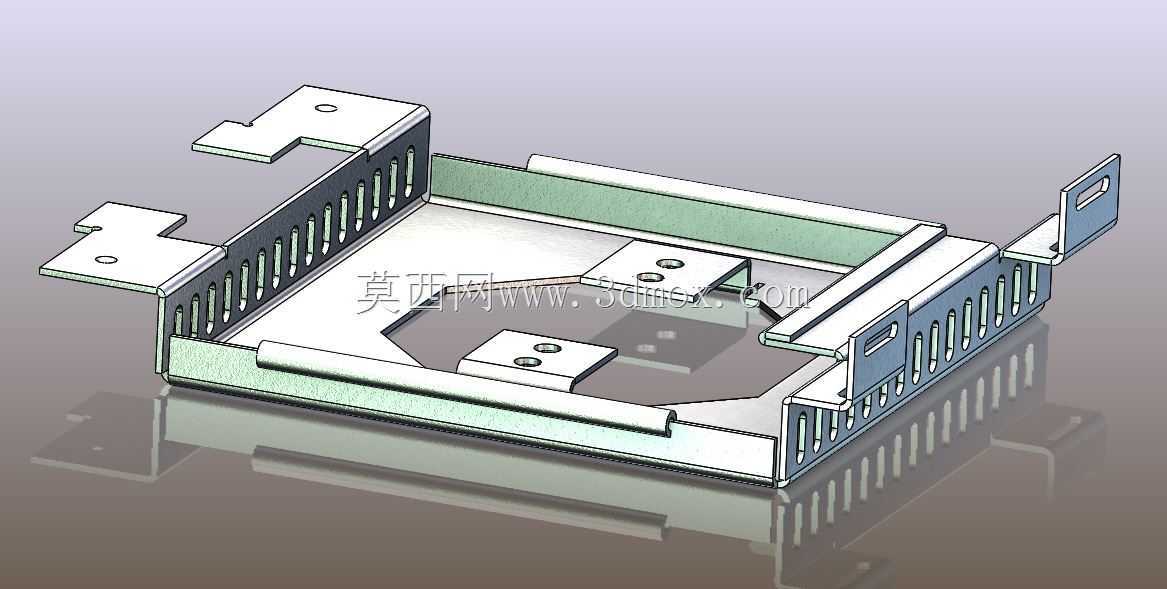

　　这款钣金托架主要应用于工业控制设备、嵌入式工控主机、小型通讯终端的内部承载场景，作为核心板卡、电源模块、功能扩展组件的安装承载基体，直接决定了内部元器件的布局稳定性与设备长期运行的结构可靠性。从实际工程落地的角度看，这类钣金件的设计首先要匹配设备内部的安装边界，整体采用开放式框型结构，侧边预留的多组等距开槽是为了适配不同宽度板卡的插装导向，同时兼顾内部散热风道的流通需求，避免元器件工作时热量在封闭腔体内积聚。两侧伸出的带孔安装耳是整个托架与设备主壳体的连接点位，设计时特意将安装孔做了长圆化处理，用来抵消壳体焊接、注塑成型带来的装配公差，避免现场装配时出现孔位错位无法锁附螺丝的问题。托架底部的三个凸台安装位是核心承载区域，

　　每个凸台都经过两次折弯成型，凸台上的预制螺纹孔直接对应核心主板的固定点位，凸台的高度经过精准核算，既保证主板底部与托架基面留有足够的走线空间，也能让主板上的发热元件与钣金基面保持合适距离，防止短路风险同时辅助热量传导。设计过程中没有采用多余的焊接工艺，所有连接结构都通过钣金折弯、冲裁一体成型，一方面减少了焊接带来的形变误差，另一方面也降低了加工环节的成本，适合批量冲压生产。托架的侧边翻边高度经过反复校核，既能够对插装的板卡起到侧向限位作用，防止设备运输振动过程中板卡出现移位松脱，又不会过高遮挡板卡上的接口区域，方便外部线缆的插拔操作。四个角位的缺口结构是为了避让设备主壳体内部的加强筋与注塑立柱，避免装配时出现结构干涉，

　　缺口的边缘都做了压毛边处理，防止装配过程中割伤操作人员或是损坏线材绝缘层。从安装边界来看，这款托架的整体长宽尺寸完全适配标准1U上架式设备的内部腔体深度，安装耳的孔位间距匹配通用工业机箱的内部安装柱点位，不需要对原有设备壳体做二次修改就可以直接替换原有承载结构。托架基面的平整度控制在0.2mm以内，保证安装后的主板不会出现翘曲，避免板卡上的BGA元件因为长期受力出现虚焊问题。侧边的开槽间距严格按照常规PCI、CPCI板卡的厚度公差设计，插装时既能保证板卡顺利滑入，又不会因为间隙过大导致板卡晃动。在实际选型应用中，这类钣金托架通常采用1.2mm厚度的镀锌钢板加工，表面不需要额外做喷涂处理，

　　依靠镀锌层本身的防锈能力就可以满足工业场景的使用需求，同时金属材质的基面还可以起到一定的电磁屏蔽作用，减少内部元器件与外部环境的电磁干扰。设计时特意在托架的非安装区域做了减重缺口，在不影响整体结构强度的前提下降低了零件重量，同时也给内部线缆的走线预留了穿越空间，方便装配时整理线束，避免线缆堆积挡住散热风道。整个零件的折弯半径都按照板材厚度的1.5倍设定，防止折弯处出现裂纹，所有的冲裁边缘都做了去毛刺处理，符合电气设备内部结构件的安全标准。在实际装配场景中，这款托架不需要额外的辅助工装，操作人员只需要对准四个安装耳的孔位，锁上四颗固定螺丝就可以完成与壳体的连接，后续的板卡安装也可以直接沿着侧边插槽滑入，锁附底部的固定螺丝即可完成整机组装，能够有效提升生产线的装配效率。
