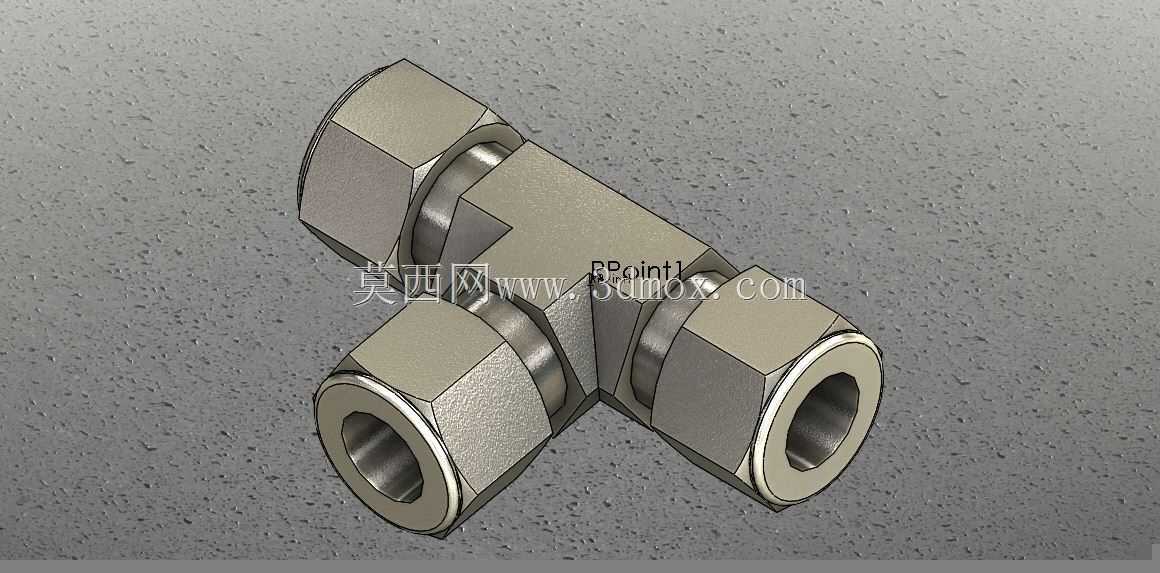

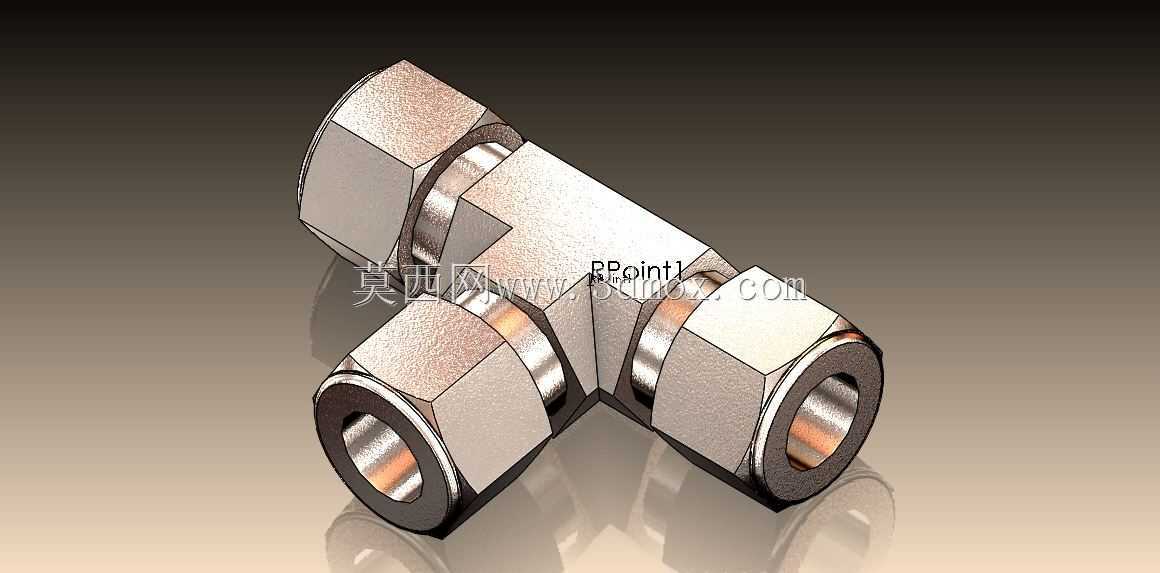

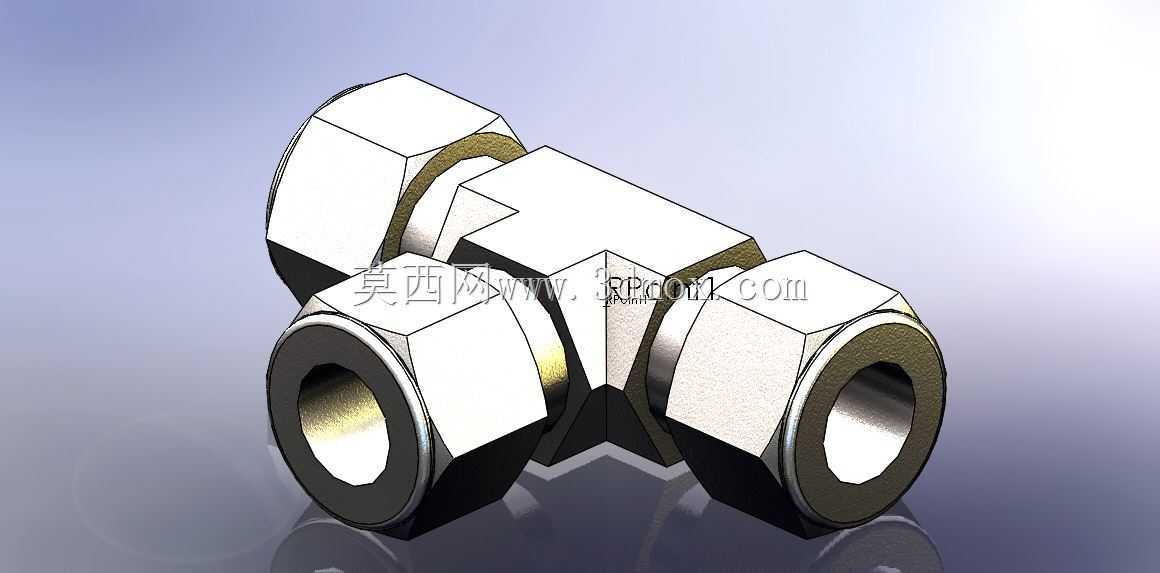

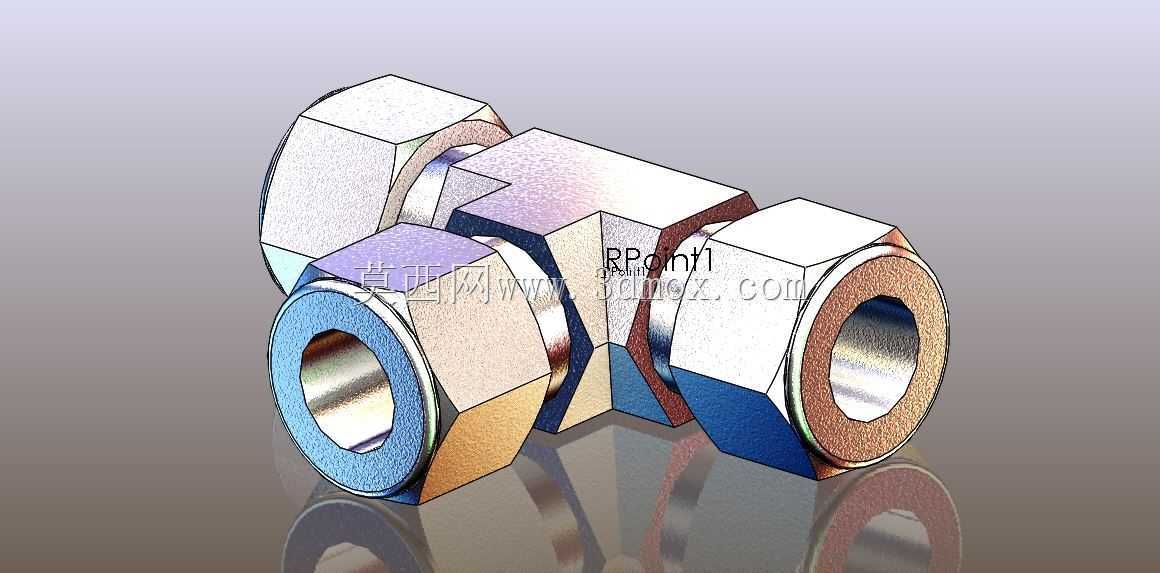

卡套式三通液压管路连接接头结构

　　在液压与气动流体输送系统的管路布设环节，三通类分流接头是实现管路分支、流体换向的核心基础元件，本次呈现的卡套式三通接头，主要面向中低压液压回路、气动控制管路、低压流体输送管线的分支连接场景，常见于小型液压站阀组外接管路、自动化设备气动控制回路、实验室流体管路搭建等工况，可在不额外增加管路转接件的前提下，实现单路流体向两个方向的分流，或是两路流体的合流输送。从结构设计逻辑来看，该接头采用等径三通的本体构型，三个接口端采用统一规格的卡套连接结构，本体采用锻压成型的金属毛坯加工而成，内部流道采用圆弧过渡设计，避免直角流道带来的流体压损与紊流问题，三个接口的同轴度、端面垂直度均按照管路连接件的通用公差要求控制，

　　保证安装后卡套的密封面受力均匀，不会出现偏载导致的渗漏问题。接头的三个外接端均配置了卡套压紧螺母，螺母采用外六角构型，适配常规开口扳手的拧紧作业，螺母与本体的螺纹配合采用细牙公制螺纹，细牙螺纹的自锁性能更好，在设备运行产生振动的工况下不易出现松脱，同时细牙螺纹的螺距更小，拧紧过程中可以更精准地控制卡套的压缩量，避免卡套过度压缩导致的管路变形或是压缩量不足导致的密封失效。卡套的密封原理依靠螺母拧紧时推动卡套切入外接管路的外壁，同时卡套的锥面与本体接口的内锥面紧密贴合，形成两道密封屏障，这种连接方式无需额外缠绕密封带、涂抹密封胶，安装便捷，同时具备一定的抗振动能力，适合在设备存在小幅振动的工况下使用。从安装边界来看，

　　该接头的三个接口呈正交分布，相邻两个接口的轴线夹角为90度，安装时需要预留足够的扳手操作空间，以对应外六角螺母的拧紧作业，接头本体的外接轮廓没有突出的锐边，所有棱边均做了倒角处理，避免安装过程中划伤操作人员或是相邻的管路元件。在实际选型应用中，这类等径卡套三通需要匹配对应外径的金属硬管或是硬质尼龙管，安装前需要保证外接管路的端面平整、无椭圆变形，管路插入接头本体的深度要达到定位台阶位置，避免插入深度不足导致卡套无法有效卡紧管路。接头本体的材质通常采用碳钢镀锌或是304不锈钢，碳钢镀锌版本成本较低，适合常规的液压油、压缩空气介质工况，不锈钢版本则可用于有腐蚀性介质、潮湿环境的管路场景。设计过程中，本体的壁厚经过耐压强度校核，

　　可承受对应压力等级下的管路脉冲压力，不会出现本体开裂的问题，内部流道的表面粗糙度控制在合理范围，降低流体输送过程中的阻力损失，三个接口的内锥面粗糙度要求更高，保证与卡套锥面配合时的密封可靠性。在管路布设时，这类三通接头可以有效减少管路的转接次数，降低管路系统的泄漏点数量，相比采用多个直通接头、弯头拼接的分支结构，集成式的三通本体结构强度更高，占用的安装空间更小，整体管路的布设更加简洁规整。日常维护过程中，这类卡套接头如果出现渗漏，可适度拧紧压紧螺母，若是卡套出现永久变形、切割刃口磨损，则需要更换卡套后重新安装，不建议在卡套失效的情况下反复拧紧螺母，避免螺母螺纹滑牙或是本体接口变形。
