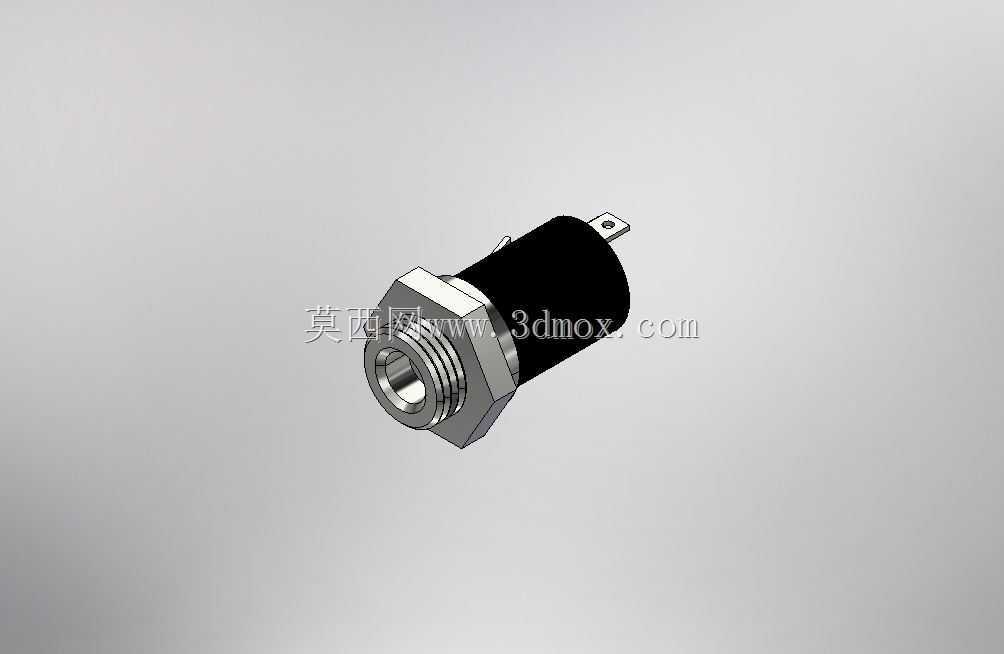

3.5毫米内螺纹面板安装立体声音频接口

　　这款3.5mm规格的内螺纹立体声音频连接器，是音频信号传输链路里应用极广的基础接插部件，日常能在专业调音台面板、工业音频采集终端、车载影音控制面板、桌面音频放大设备、嵌入式音频测试工装这类场景里见到它的身影，核心作用是实现3.5mm规格音频插头的稳固接驳，完成双声道立体声音频信号的稳定导通，同时依靠自带的六角螺母结构实现设备面板侧的可靠固定，避免频繁插拔过程中接口移位、引脚脱焊这类常见故障。

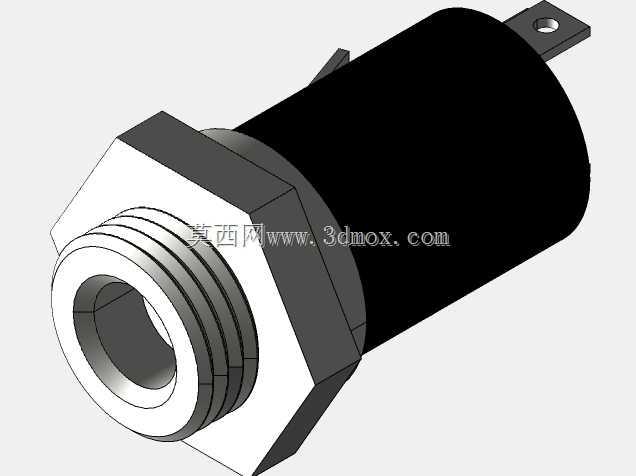

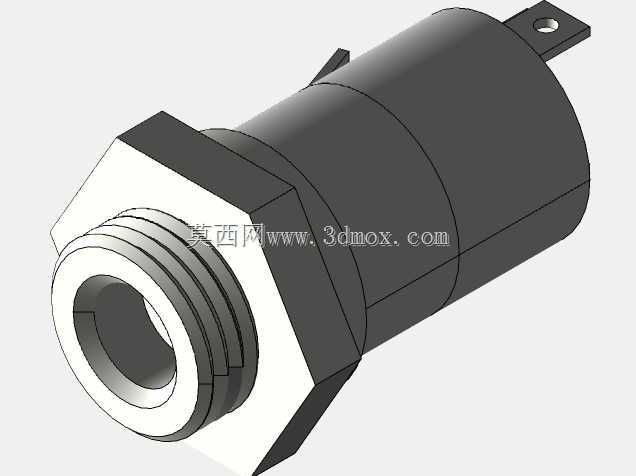

　　从结构设计的逻辑来看，这款接口采用前端外螺纹搭配六角锁紧螺母的面板安装方案，安装时仅需在设备面板上开出对应直径的圆形安装孔，将接口主体从面板后侧穿入安装孔，再从面板前侧旋紧六角螺母即可完成固定，这种安装方式的优势在于安装工序简单，固定后抗扭转、抗拉扯能力强，能适配1mm到3mm厚度区间的常见设备面板，不管是薄款的塑料设备外壳，还是稍厚的金属工控面板，都能通过调整螺母旋紧程度实现牢靠固定，不会出现安装后接口晃动的问题。接口前端的内螺纹结构，主要用来匹配带锁紧结构的专用3.5mm音频插头，在存在振动的工业使用场景下，比如车载设备、移动测试仪器这类使用环境，插头插入后可以通过螺纹锁紧结构和接口前端的内螺纹配合锁定，避免设备移动、振动过程中插头意外松脱导致的音频信号中断，相比普通无锁紧结构的3.5mm音频接口，这种带内螺纹的款式在可靠性上有明显提升，更适合对连接稳定性有要求的工业级应用场景。

　　引脚部分采用4针布局，分别对应左声道信号、右声道信号、接地回路以及附加的功能引脚，既可以满足常规双声道立体声音频信号的传输需求，也能兼容带麦克风功能的四段式3.5mm插头，拓展了接口的适用范围。接口主体的绝缘部分采用耐温绝缘材质，能满足波峰焊、手工焊等常规焊接工艺的温度要求，焊接过程中不会出现材质融化、引脚移位的问题，金属接触部分采用导电性能优异的铜基材质做基底，表面做镀镍防氧化处理，既能保证长期使用过程中接触电阻稳定，避免音频信号传输过程中出现接触不良导致的杂音、断连问题，也能提升插拔寿命，满足上千次反复插拔的使用需求。

　　从安装边界尺寸来看，接口穿板部分的直径和标准3.5mm音频接口的开孔尺寸兼容，不需要为这款接口单独定制特殊规格的开孔，现有设备做接口替换或者新建设备做结构设计时，可以直接沿用常规3.5mm音频接口的开孔参数，降低结构设计的重复工作量。接口后侧的引脚排布间距符合常规PCB布线的间距要求，既可以直接焊接在设备内置的PCB板上，也可以通过引线焊接的方式连接到内部电路，适配不同的设备内部布线方案。接口整体的轴向长度控制合理，安装在面板上之后，后侧伸出的长度不会占用过多设备内部空间，适合内部空间紧凑的小型化音频设备使用，比如便携式音频测试仪、小型桌面功放、嵌入式语音采集模块这类对内部空间利用率要求较高的设备，都能适配这款接口的安装尺寸。

　　在实际选型应用过程中，这类带内螺纹锁紧的面板式音频接口，相比普通卡扣式安装的音频接口，更适合用在需要频繁插拔音频插头、或者使用环境存在持续振动的场景，比如生产线上的音频检测工位，操作人员需要反复插拔音频插头连接被测产品，普通卡扣式接口在长期频繁插拔的作用力下，很容易出现卡扣松脱、接口后退的问题，导致引脚和PCB板的焊点受力断裂，而这款螺母锁紧的结构能把插拔过程中的作用力直接传递到设备面板上，不会让焊点承受额外的拉扯力，大幅提升设备的长期使用可靠性。另外在户外使用的移动音频设备上，设备运输和使用过程中会持续受到振动，螺纹锁紧的插头配合结构能避免插头因为振动松脱，保证音频信号传输的连续性，减少现场故障排查的工作量。

　　设计建模过程中，这款接口的细节还原需要重点关注几个部分：一是前端六角螺母的对边尺寸和螺纹参数，要和实际安装的开孔尺寸、配套锁紧插头的螺纹参数完全匹配，避免结构设计完成后出现螺母无法旋紧、插头无法锁紧的问题；二是引脚的位置和伸出长度，要匹配PCB板的焊盘位置，避免焊接时出现引脚错位、长度不够无法焊接的问题；三是接口前端的插入口内径尺寸，要保证标准3.5mm音频插头能顺畅插入，同时接触弹片的位置要准确，保证插头插入后各个声道的接触点能可靠导通。建模时还要注意接口主体金属部分和绝缘部分的装配间隙，还原实际产品的装配公差，避免模型出现干涉问题，给后续的设备结构设计提供准确的尺寸参考。
