差速器外盖金属壳体结构设计

　　差速器外盖作为车辆传动系统差速器总成的外露密封承载构件，在商用车、乘用车的驱动桥总成中承担多重核心功能，日常工况下需要持续承受差速器运转带来的润滑油压波动、齿轮啮合传递的振动载荷，同时还要阻隔行车过程中路面飞溅的泥水、砂石侵入差速器壳体内部，避免齿轮、半轴齿轮等核心传动部件出现磨粒磨损、润滑失效等故障。从实际装车场景来看，这类外盖多装配在驱动桥桥包的外侧开口位置，部分四驱车型的分动箱差速器端也会采用同结构原理的端盖构件，日常维保过程中拆卸外盖即可完成差速器齿轮间隙检查、润滑油更换、摩擦片检视等操作，无需整体拆解桥包总成，能够大幅降低维保作业的工时消耗。

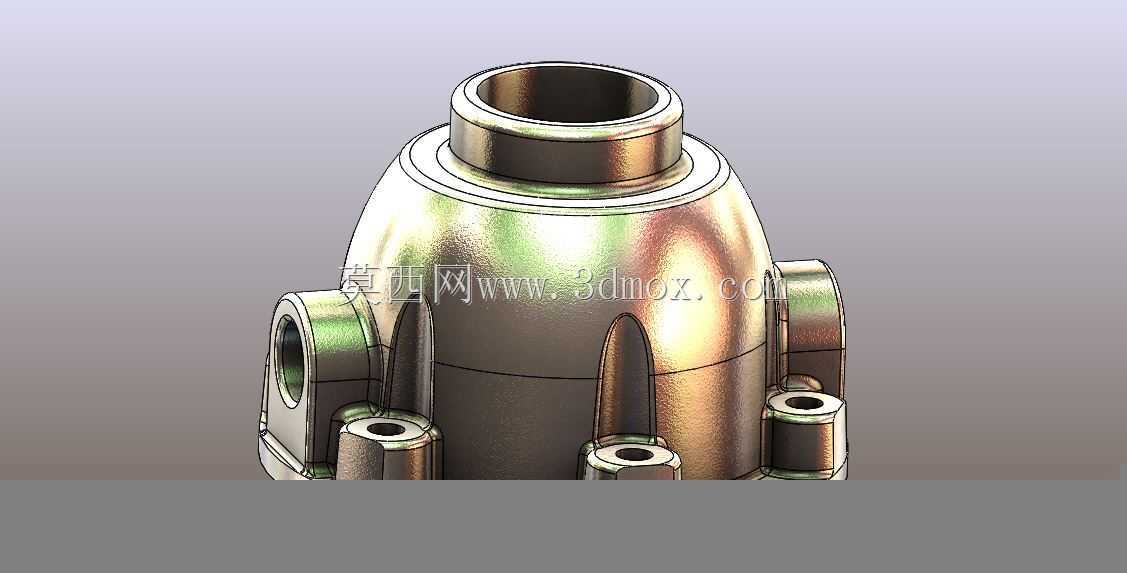

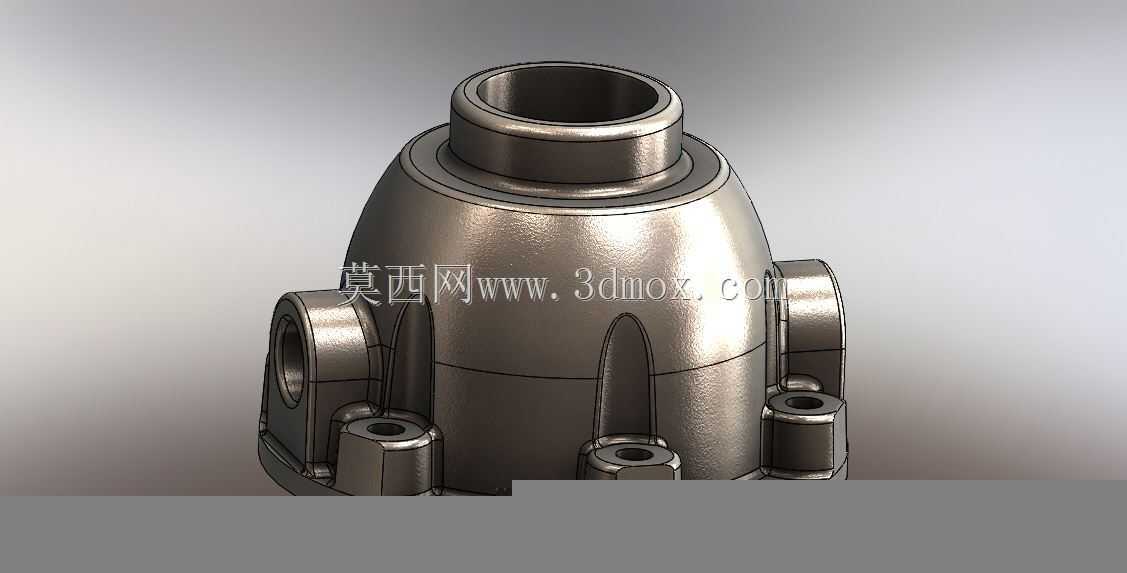

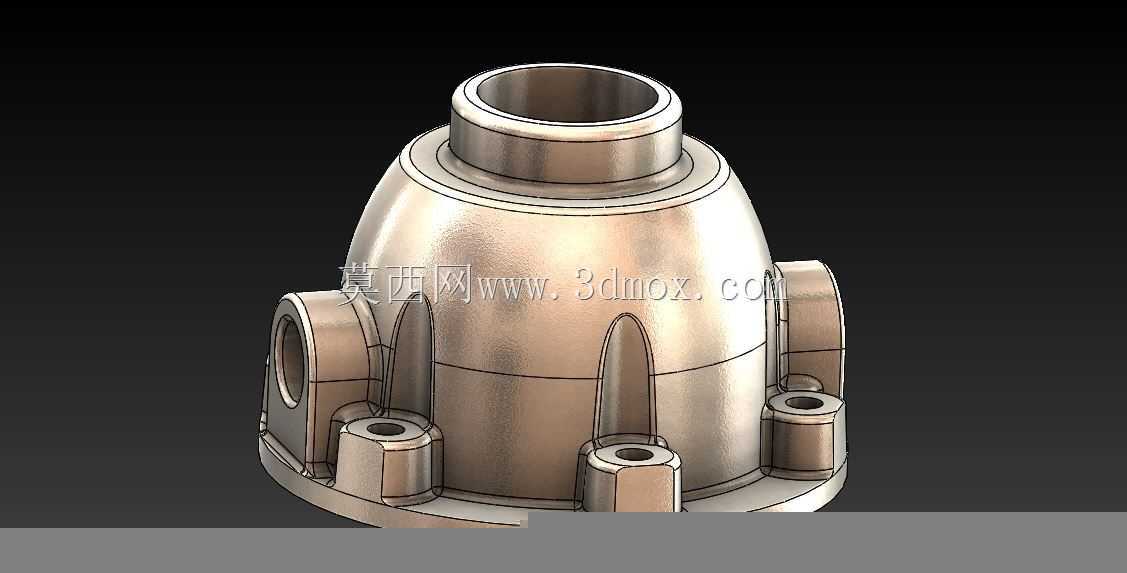

　　在结构设计层面，该外盖采用实体锻坯加工成型的工艺路线，整体为回转类对称结构，主体段采用平滑的弧面过渡设计，既可以降低应力集中系数，也能在车辆行驶过程中减少桥包位置的风阻与泥水挂附。外盖中心位置设计有同轴的凸起轴颈结构，该轴颈与外盖主体为一体化实体结构，加工过程中一次装夹完成轴颈外圆、端面的精车工序，保证轴颈与安装止口的同轴度公差控制在0.02mm以内，这个轴颈结构主要用于适配半轴的防尘罩安装，或是作为转速传感器的信号靶轮安装基准，部分车型的该位置还会集成油封座孔，直接与半轴油封配合实现动密封。外盖与差速器壳体配合的端面设计有整圈的密封止口，止口位置加工有密封胶槽或是O型圈安装槽，装配时通过涂覆密封胶或是加装耐油橡胶密封圈，实现结合面的静密封，避免差速器内部的齿轮油在车辆倾斜、高速运转时出现渗漏问题。

　　从安装边界尺寸来看，该外盖的最大外轮廓直径需要匹配对应型号差速器桥包的开口尺寸，安装孔位采用沿圆周均布的设计，孔位数量根据桥包承载等级不同通常设置为6到8个，装配时采用等力矩交叉拧紧的方式，保证密封面的压力均匀分布，避免局部压力过大导致密封件变形失效，或是局部压力不足出现渗漏。外盖的轴向安装深度需要严格控制，避免装配后与差速器内部的行星齿轮、十字轴等运动部件发生运动干涉，设计过程中需要预留至少3mm的安全间隙，同时还要考虑壳体加工的形位公差、装配累积误差带来的尺寸偏移，避免极限工况下出现部件磕碰。弧面段的壁厚设计采用等强度原则，靠近安装法兰的位置壁厚稍大，用于承载螺栓拧紧的预紧力与传动振动带来的交变载荷，靠近中心轴颈的位置壁厚根据轴颈的配合需求适当调整，整体重量在保证结构强度的前提下尽可能优化，降低桥包的簧下质量，提升车辆底盘的操控响应表现。

　　在实际使用过程中，该外盖还要承受温差带来的尺寸变化，车辆在严寒地区启动时，差速器内部温度与外界环境温度差可超过100摄氏度，外盖的金属材质需要具备良好的线膨胀系数匹配性，避免因热胀冷缩量差异导致密封面出现间隙。同时外盖的外表面需要做防锈防腐处理，通常采用喷丸、电泳或是镀锌钝化的工艺，抵御路面融雪剂、泥水的长期腐蚀，保证整车全生命周期内的结构可靠性。设计建模过程中，需要重点校验安装止口的配合公差、轴颈的形位公差、密封槽的尺寸精度，同时要做有限元强度校核，模拟车辆满载颠簸、急加速急减速工况下外盖的应力分布，确保最大应力值低于材料的屈服强度，避免长期交变载荷下出现疲劳开裂问题。
