汽车自动变速器多片离合器爆炸结构

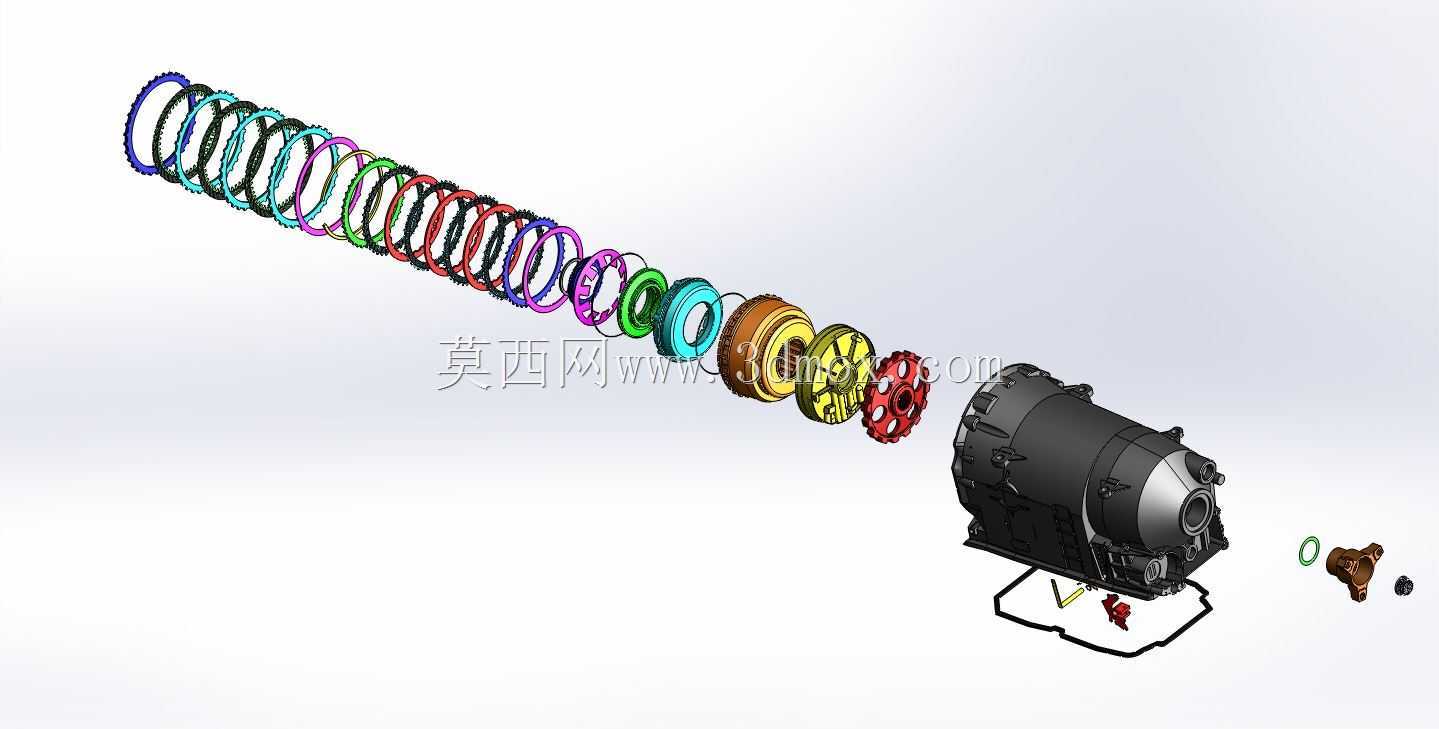

　　这套爆炸展示的是乘用车横置自动变速器的核心离合器总成结构，日常在整车动力传递场景中，该部件承担着发动机扭矩切断、接合、不同档位速比切换的核心作用，是自动变速器里故障率相对偏高、设计匹配难度较大的子系统。从拆解排布的零件能看出，整个总成沿着变速器输入轴的轴向依次排布，最外侧的壳体是压铸铝合金材质，集成了离合器活塞的油道、摩擦片组的限位台阶以及输出端的连接法兰，安装时需要和变速器主壳体的定位止口完全贴合，配合端面的密封垫避免液压油泄漏，这个密封垫的压缩量在设计时严格控制在18%-22%区间，压缩量过小会出现泄压导致离合器结合压力不足，压缩量过大则会加速密封垫老化出现渗油故障。沿着轴向向内排布的多组彩色区分的环形零件，

　　是不同档位对应的离合器摩擦片与钢片组，不同颜色的摩擦片对应不同的摩擦系数配方，比如负责低速大扭矩传递的1档、倒档离合器片，采用的是高摩擦系数的铜基粉末冶金材质，表面开有深度0.3mm的螺旋油槽，保证结合过程中液压油能快速排出，避免出现滑磨烧片的问题；而负责高速档位传递的离合器片，采用的是碳基摩擦材质，摩擦系数更稳定，高速滑磨时的热衰退性能更优，能承受更长时间的半联动工况。每一组摩擦片组的内侧都配套有活塞回位弹簧、密封胶圈、压盘以及卡簧限位结构，活塞采用的是双密封圈设计，一道密封圈负责高压油腔的静密封，另一道负责活塞往复运动时的动密封，动密封的唇边角度设计为15度，既可以保证活塞移动时的密封性能，又能降低密封圈和活塞腔壁的摩擦阻力，

　　提升离合器的响应速度。在离合器组和输入轴连接的位置，设计有对应的花键配合结构，钢片通过外花键和离合器鼓连接，摩擦片通过内花键和输入轴或者对应的行星排构件连接，花键的配合间隙控制在0.05mm-0.12mm之间，间隙过大会导致动力传递时出现冲击异响，间隙过小则会导致热胀后出现卡滞，引发离合器分离不彻底的故障。整个离合器总成的轴向安装尺寸需要严格匹配变速器壳体的内腔长度，装配完成后每组离合器的自由间隙控制在0.8mm-1.5mm，间隙值会根据传递的最大扭矩做对应调整，大扭矩档位的间隙稍大，避免热态下摩擦片膨胀出现拖磨。在实际整车匹配场景中，这套离合器总成需要和TCU控制逻辑做匹配标定，结合时的油压上升曲线需要和摩擦片的摩擦特性对应，

　　避免出现结合冲击或者滑磨时间过长的问题。从拆解的零件排布还能看到，总成末端配套有转速传感器的信号齿圈、输出端的连接油封以及小的液压控制单向阀零件，这些小零件虽然尺寸不大，但直接影响离合器的控制精度和使用寿命，比如单向阀负责在离合器分离时快速泄掉油腔内的残余油压，避免摩擦片出现长时间拖磨导致的早期磨损。做这类结构的三维建模时，需要重点关注每个环形零件的同轴度公差，所有摩擦片、钢片、活塞的同轴度需要控制在0.03mm以内，否则装配后会出现偏磨，大幅缩短离合器的使用寿命；同时要注意液压油道的通流截面设计，保证离合器结合时油压能在0.2秒内上升到额定工作压力，满足整车的换挡响应要求。
