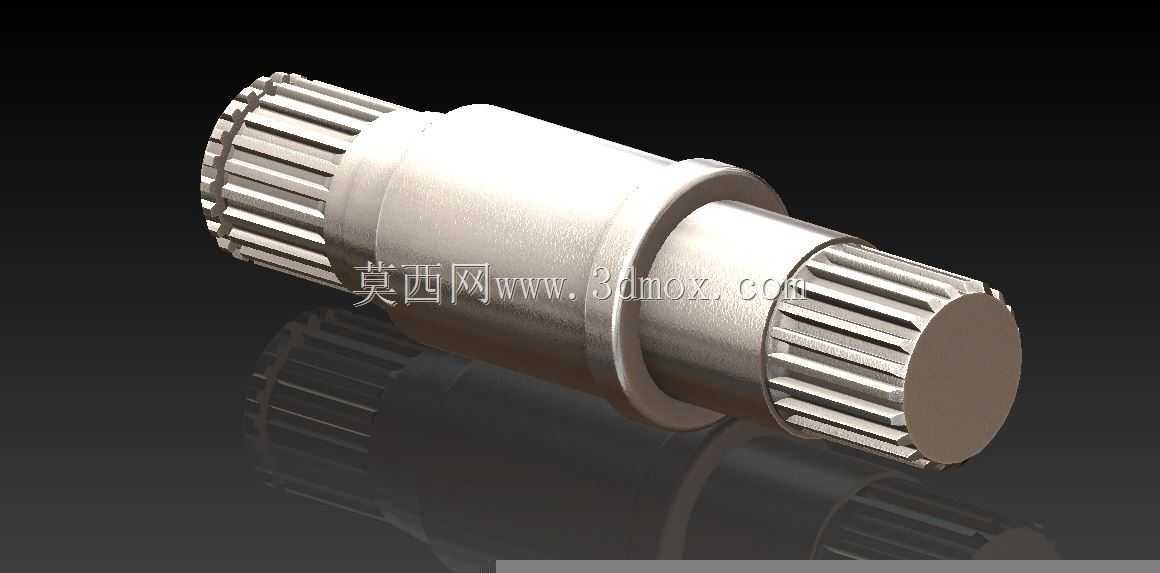

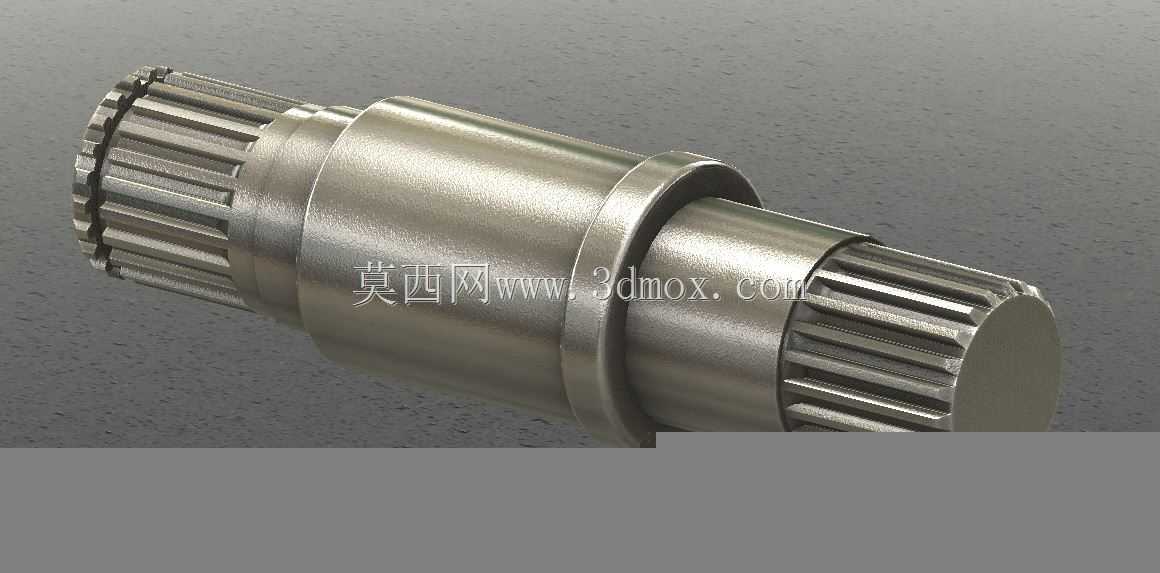

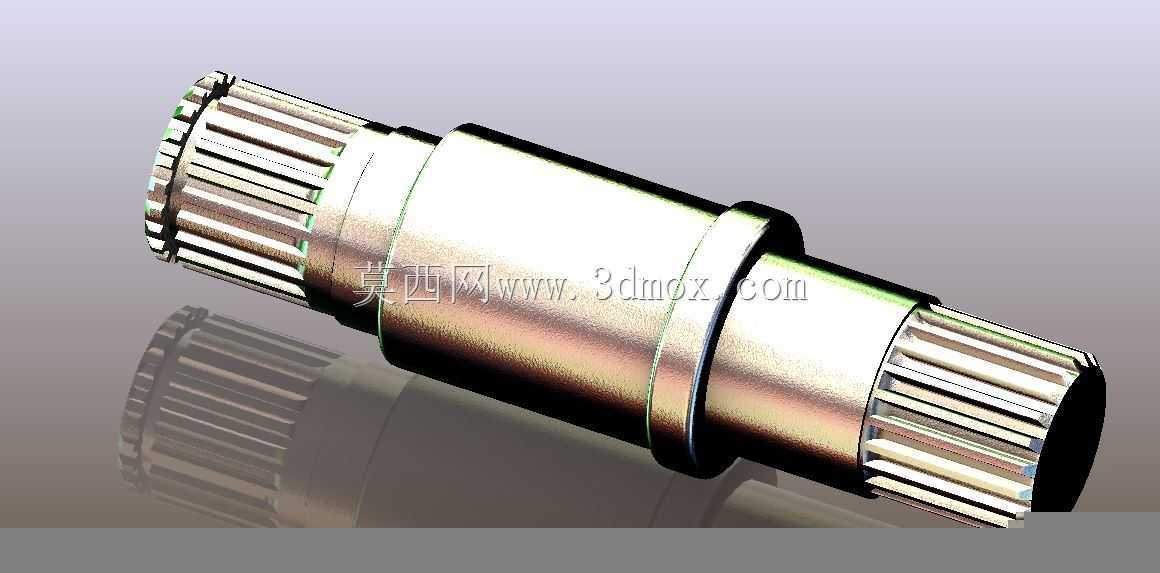

传动系统用连接齿轮结构设计方案

项目分类:齿轮 发布时间:2021-11-27 ID:414481
  • 传动系统用连接齿轮结构设计方案
  • 传动系统用连接齿轮结构设计方案
  • 传动系统用连接齿轮结构设计方案
  • 传动系统用连接齿轮结构设计方案
  • 传动系统用连接齿轮结构设计方案
  • 传动系统用连接齿轮结构设计方案

  在各类机械传动系统的布局中,连接齿轮往往承担着跨模块动力衔接的核心作用,不同于常规定轴传动齿轮仅负责固定轴系间的扭矩传递,这类齿轮需要同时适配输入端与输出端的不同安装基准,在很多分列式布局的工业设备里,动力单元和执行单元往往因为设备整体空间排布、维护拆装需求、隔振设计要求被拆分在不同的安装基座上,这时候就需要连接齿轮来完成两个独立模块间的动力衔接,既保证扭矩传递的平稳性,又能抵消部分安装过程中带来的微小同轴度误差,避免轴系因为强行对中产生额外的弯曲载荷。从实际应用场景来看,这类齿轮常见于中小型工业设备的分列式传动箱、自动化生产线的分段动力衔接机构、小型工程机械的辅助传动支路中,比如在模块化设计的输送设备上,

  不同段的输送辊道独立安装在机架上,段与段之间就需要这类连接齿轮来传递动力,既可以保证每一段辊道能独立拆装维护,又不会出现动力中断的问题;在一些需要频繁更换执行端的设备上,连接齿轮还可以作为快换接口的动力传递部件,通过标准的齿形啮合实现动力的快速对接,不需要额外的联轴器调整环节。从设计思路上看,这款连接齿轮采用了渐开线圆柱齿形,齿向做了微观修形处理,修形量控制在微米级,主要是为了降低啮合过程中的齿端冲击,因为连接齿轮往往需要在安装存在一定偏差的工况下工作,常规无修形的齿轮在轴系存在微小偏角的时候,会出现齿端局部应力集中的问题,长期运行容易出现齿端崩损的故障,修形之后可以让齿面接触区域始终保持在齿宽中部,即使存在小范围的安装角度偏差,

  也不会出现局部载荷过载的情况。齿轮的内孔采用了台阶式设计,一端适配输入端的轴伸尺寸,另一端预留了与输出端连接的定位止口,安装边界上,齿轮的齿顶圆直径与相邻部件的最小间隙控制在3毫米以上,避免运行过程中因为热胀冷缩出现齿顶与周边护板、箱体结构的刮擦;轮毂部分的轴向长度做了针对性优化,既保证了与轴的配合长度足够传递额定扭矩,又不会因为轴向尺寸过长占用过多的安装空间,适配紧凑布局的传动腔设计。在功能特性上,这款齿轮的齿部参数经过匹配计算,啮合重合度大于1.2,保证传动过程中始终有至少一对轮齿处于啮合状态,降低传动过程中的转速波动,减少运行噪音;齿轮的端面设计有均匀分布的减重孔,在不降低轮体结构强度的前提下,有效降低了自身转动惯量,

  对于频繁启停的传动支路来说,更低的转动惯量可以减少启停过程中的冲击载荷,提升传动系统的响应速度,同时也能降低轴系的支撑负载,延长轴承的使用寿命。安装配合方面,齿轮与轴的配合采用过渡配合公差,既可以保证传递扭矩时不会出现相对打滑,又能在维护拆卸的时候不需要过大的顶出力,方便现场维护作业;键槽采用标准平键槽设计,键槽的对称度公差控制在0.02毫米以内,避免装配后出现键侧受力不均的问题。在实际选型适配的时候,需要注意这款齿轮的额定传递扭矩要匹配传动支路的最大工作扭矩,预留1.5倍以上的安全系数,同时要确认安装位置的轴向空间是否满足齿轮的轮毂长度要求,径向空间要避开周边的走线、管路布局,防止运行过程中出现干涉;如果是用于有正反转频繁切换的工况,还需要在装配时调整齿侧间隙到合理范围,既不能因为间隙过大出现正反转冲击,也不能因为间隙过小导致卡滞、润滑脂无法进入啮合面的问题。齿面的润滑设计上,这款齿轮适配脂润滑工况,齿间的侧隙可以保证润滑脂顺利进入啮合接触面,形成稳定的油膜,降低齿面磨损,不需要额外设计复杂的喷油润滑结构,降低了整个传动系统的维护成本。
