差速器齿轮箱外罩结构设计

项目分类:齿轮 发布时间:2021-11-27 ID:414480
  • 差速器齿轮箱外罩结构设计
  • 差速器齿轮箱外罩结构设计
  • 差速器齿轮箱外罩结构设计
  • 差速器齿轮箱外罩结构设计
  • 差速器齿轮箱外罩结构设计

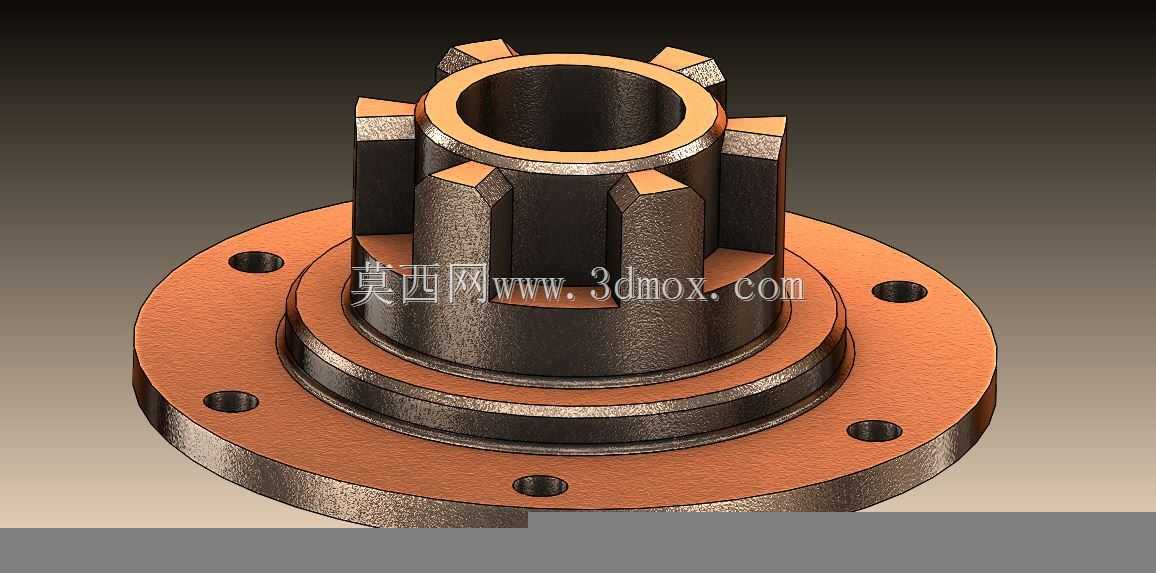

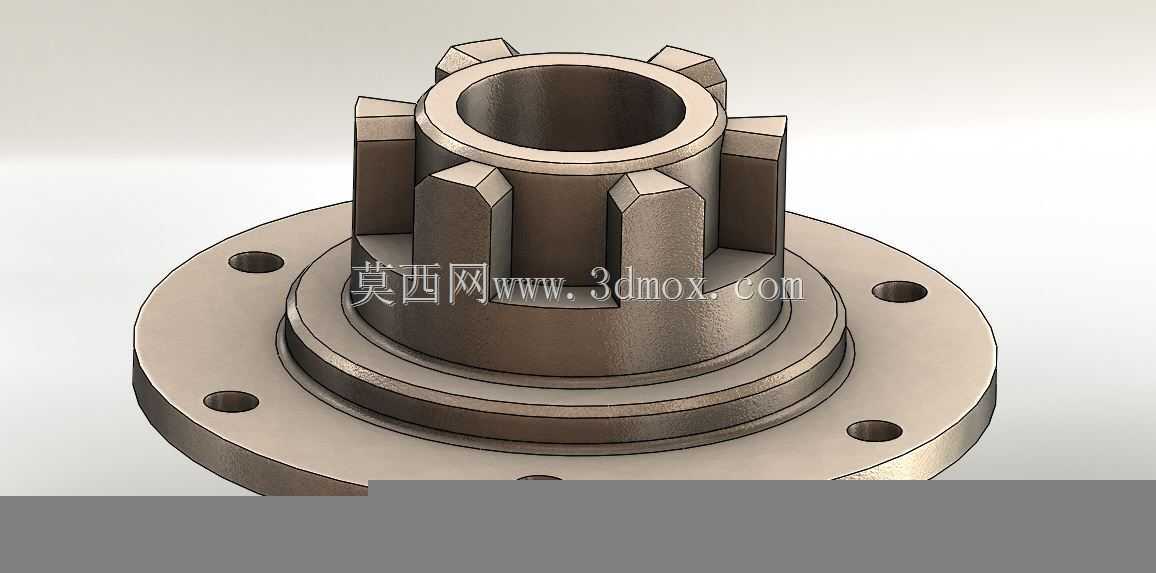

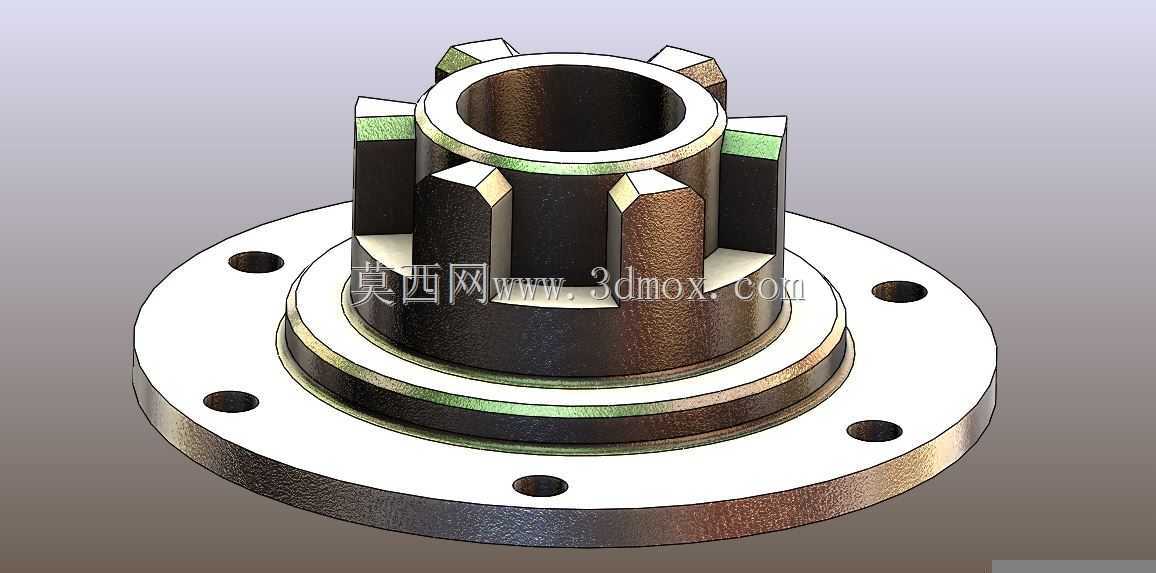

  在车辆传动系统的差速器总成设计中,齿轮箱外罩是承担防护、定位与密封功能的核心结构件,其设计合理性直接影响差速器总成的运行稳定性与使用寿命。差速器作为车辆驱动桥的核心部件,负责在车辆转向或行驶于不平路面时,允许两侧驱动轮以不同转速转动,避免轮胎拖磨与传动系统附加载荷,而齿轮箱外罩则包裹在差速器齿轮组的外侧,首先承担物理防护作用,阻挡行驶过程中飞溅的泥沙、碎石、泥水侵入齿轮啮合区域,防止硬质颗粒进入齿面造成磨粒磨损,同时阻隔外部水汽、腐蚀性介质接触齿轮与轴承部件,延缓零部件锈蚀失效的进程。从功能特性来看,该外罩并非单纯的壳体防护件,其内侧设置有与差速器壳体配合的定位止口,装配时可通过止口的圆柱面配合实现外罩与差速器本体的同轴定位,

  保证外罩与内部旋转齿轮之间的间隙均匀,避免运行过程中出现运动干涉。外罩上的花键配合结构与中心轴孔,需要与差速器的输出半轴、行星齿轮轴的安装位置匹配,中心孔的尺寸公差需严格控制在IT7级精度范围内,既保证装配时的顺畅性,又避免间隙过大造成密封失效或定位偏移。外罩外侧的凸爪结构,是与驱动桥桥壳或周边固定部件连接的安装位,每个凸爪上的安装孔位置度公差需控制在0.1mm以内,保证装配时螺栓可顺利穿入,同时让外罩承受的齿轮传动反力均匀分散到各个连接点,避免局部应力集中造成结构开裂。设计过程中,首先需要结合差速器齿轮组的最大回转半径确定外罩的内部型腔尺寸,型腔内壁与齿轮齿顶圆之间预留3-5mm的安全间隙,既避免加工与装配误差造成的运动刮擦,

  又不会因间隙过大导致外罩整体尺寸冗余,增加不必要的重量。外罩的壁厚设计需要兼顾结构强度与轻量化要求,主体壁厚设置为4mm,在安装凸爪、止口配合等受力较大的区域做局部加厚处理,加厚区域壁厚达到6mm,同时在壁厚过渡位置设置R2-R3的圆角,避免应力集中。考虑到差速器运行过程中齿轮啮合会产生一定热量,外罩的外表面设置有细微的散热筋结构,可增大散热面积,帮助齿轮箱内部的润滑油热量向外散发,维持箱内工作温度在合理区间,避免润滑油高温变质。从安装边界来看,该外罩的轴向安装尺寸需要匹配驱动桥桥包的内部轴向空间,装配后外罩的外端面与桥壳内壁之间预留2mm的间隙,补偿车辆运行过程中桥壳的轻微变形与传动系统的轴向窜动。

  外罩的密封槽设置在与差速器壳体配合的止口端面上,槽内安装O型密封圈,装配后密封圈的压缩量控制在20%-25%之间,既保证密封性能,防止润滑油泄漏,又不会因压缩量过大造成密封圈过早老化失效。在实际工况验证中,该外罩需要承受差速器传递峰值扭矩时产生的径向与轴向载荷,通过有限元分析可知,在最大扭矩工况下,外罩安装凸爪位置的最大应力为120MPa,远低于所选铸铁材料的屈服强度,可满足重载工况下的使用需求。同时外罩的外形设计充分考虑了加工工艺性,所有加工面均设置在同一装夹工位可完成加工的区域,减少装夹次数,提升加工效率,非加工面的拔模斜度设置为1:20,满足铸造工艺的脱模要求,避免铸造过程中出现缺料、粘砂等缺陷。对于整车装配场景而言,该外罩的外部轮廓尺寸需要适配驱动桥的整体布置,不会与周边的悬架部件、制动管路、车架横梁发生运动干涉,在车辆最大跳动行程下,外罩与周边部件的最小间隙保持在8mm以上,保证车辆在复杂路况行驶时的结构安全性。
