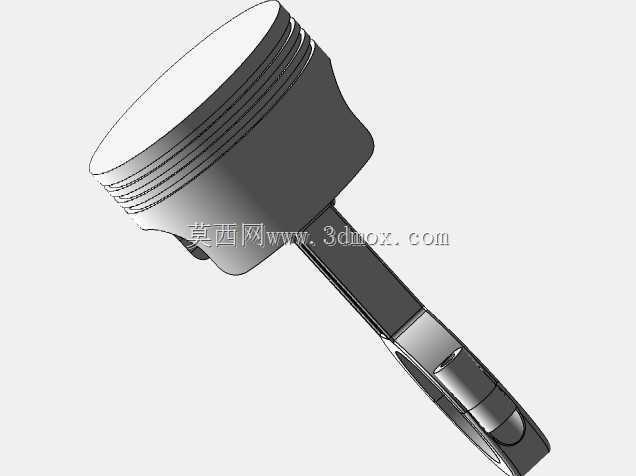

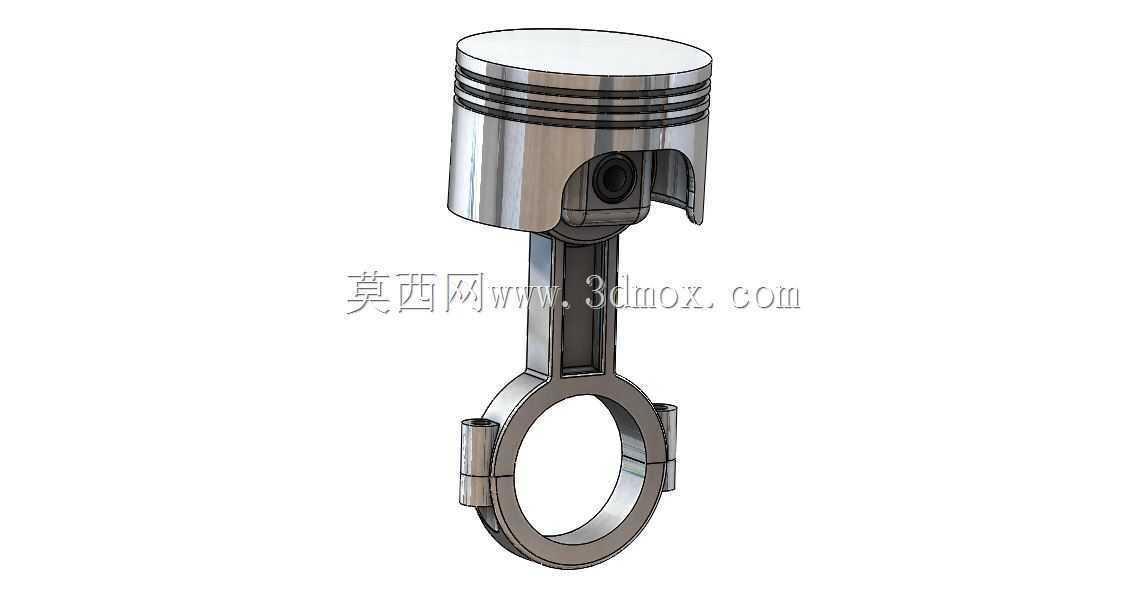

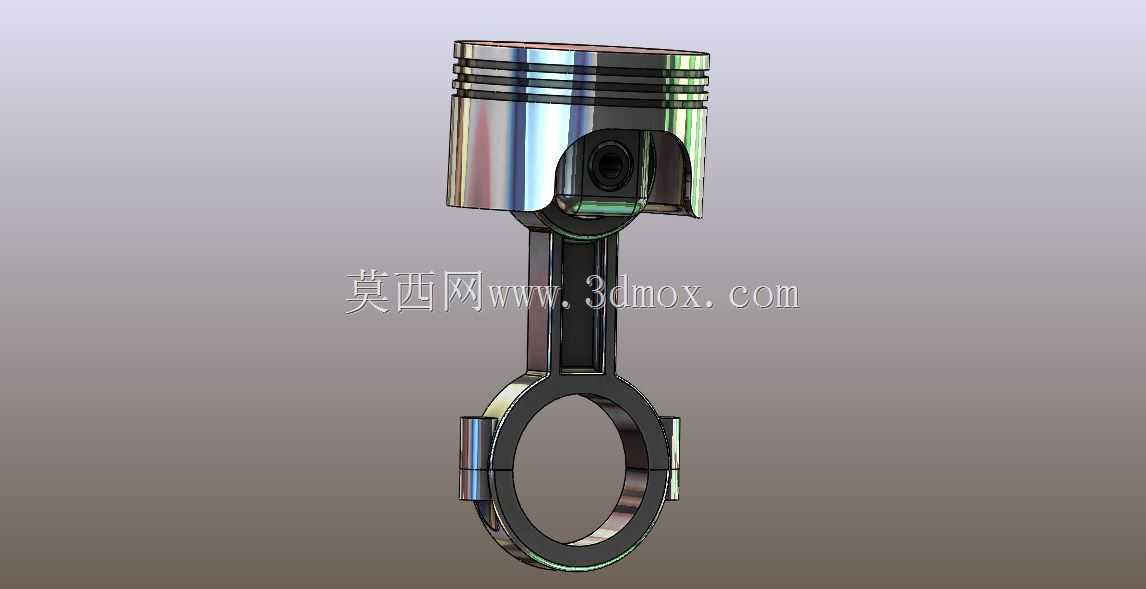

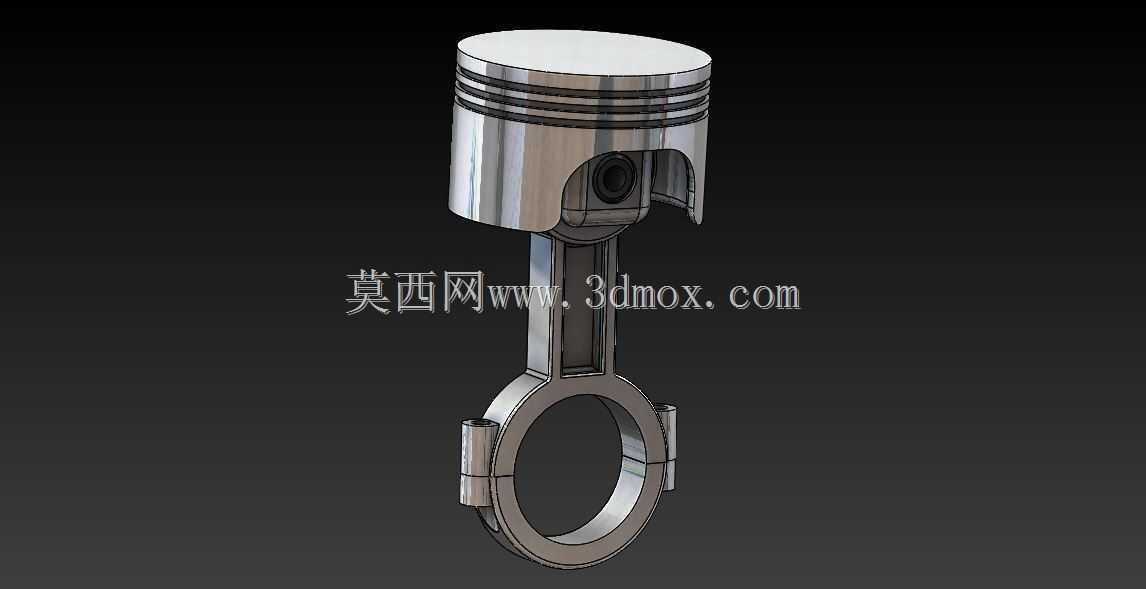

这套活塞连杆组件是内燃机动力转换的核心执行部件,日常在车用汽油机、小型通用动力机组、农用机械动力单元中都能见到它的身影,核心作用是承接燃烧室燃气爆发产生的轴向推力,通过连杆的铰接传动将活塞的往复直线运动转化为曲轴的旋转扭矩,最终向外输出可用动力。

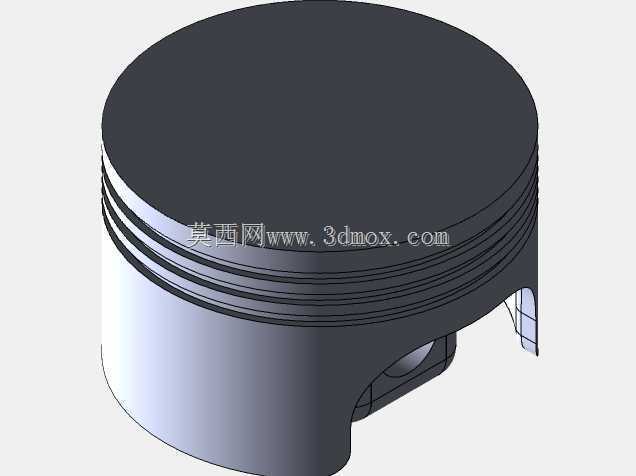

从实际工况适配角度出发,活塞头部设置了三道环槽,上方两道为气环安装位,负责密封燃烧室与曲轴箱的连通间隙,避免高温高压燃气下窜导致动力损失,最下方一道为油环安装位,用于刮除气缸壁面多余的润滑油,防止机油窜入燃烧室参与燃烧形成积碳。活塞裙部采用了变椭圆截面设计,冷态下裙部截面垂直于活塞销方向的直径略大于销座方向直径,在发动机达到工作温度后,裙部因热膨胀、侧压力作用形成正圆形截面,保证与气缸壁的均匀贴合,避免出现拉缸、敲缸等异常工况。活塞销采用全浮式设计思路,销座与连杆小头之间预留了合理的配合间隙,工作状态下活塞销可在销座孔和连杆小头衬套内自由转动,让销的圆周表面均匀承受载荷,大幅提升销的疲劳使用寿命。

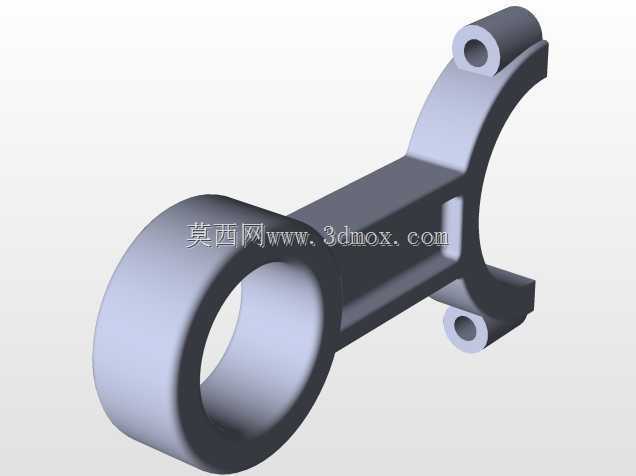

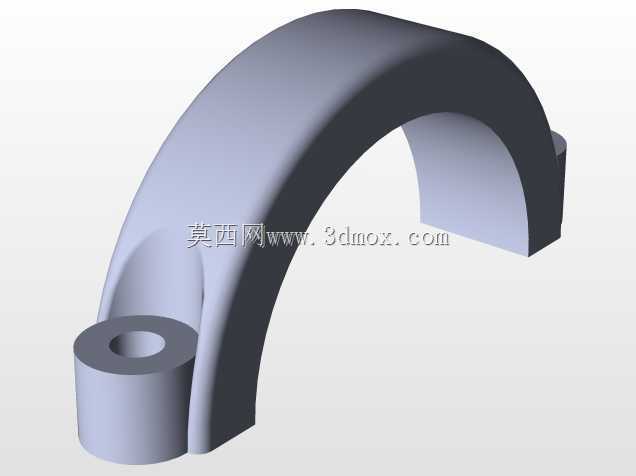

连杆部分采用了工字形截面杆身设计,在保证足够的抗拉、抗压、抗弯曲刚度的前提下,尽可能降低了组件整体往复运动质量,减少曲轴运转过程中的惯性载荷。连杆大头采用剖分式结构,剖分面为平切口形式,通过两个高强度连杆螺栓实现连杆盖与杆身的紧固,安装时可穿过气缸套完成与曲轴连杆轴颈的配合,适配多数中小型内燃机的装配空间要求。连杆小头内部压装有铜质衬套,衬套上开设了集油孔,可收集曲轴运转飞溅上来的润滑油,在活塞销与衬套之间形成稳定油膜,降低铰接部位的摩擦磨损。
设计过程中需要严格控制组件的整体尺寸边界,活塞总高度需要匹配气缸盖燃烧室深度与曲轴行程,避免活塞在上止点时碰撞气门或气缸盖,在下止点时活塞裙部不超出气缸套下端面;活塞外径与气缸内径的配合间隙需要根据常用工作温度区间、活塞材料热膨胀系数精准计算,间隙过小易导致热态卡滞,间隙过大则会出现密封不良、敲缸异响。连杆大小头中心距需要严格匹配曲轴曲柄半径与活塞行程参数,中心距偏差会直接影响发动机压缩比,导致动力输出异常、燃烧工况恶化。连杆大头的孔径尺寸需要匹配对应曲轴连杆轴颈的直径,配合间隙需满足流体动压润滑的油膜厚度要求,同时大头外圆的回转半径需要控制在曲轴箱的避让空间内,避免运转过程中碰撞曲轴箱内壁或其他周边部件。
实际建模过程中,需要重点关注各部位的圆角过渡设计,活塞环槽上下端面、活塞销座内侧、连杆杆身与大小头的衔接位置、连杆大头剖分面的螺栓孔周边,都需要设置合理的过渡圆角,避免应力集中导致部件在交变载荷下出现疲劳断裂。活塞顶部的形状可根据燃烧室形式调整,这套平顶结构的活塞适配楔形燃烧室,结构简单加工方便,受热面积小,能降低活塞顶部的热负荷,适合中小排量的自然吸气动力单元。组件整体做了等质量配平设计,同批次活塞连杆组件的质量差控制在极小范围内,避免多缸发动机运转时出现不平衡惯性力,降低整机振动与噪音水平。
在装配验证环节,需要确认活塞环的开口间隙、侧隙、背隙都在合理区间,连杆螺栓的预紧力符合工艺要求,活塞安装方向与连杆大头的喷油孔方向匹配,保证运转过程中压力润滑油能精准喷射到活塞内壁、气缸壁等需要润滑冷却的部位。这套结构经过多轮工况验证,能稳定适配额定转速区间内的连续运转需求,可承受燃气爆发时的瞬时高压冲击,同时兼顾了轻量化与结构强度的平衡,适合作为中小型内燃机动力单元的核心部件使用,也可作为曲柄连杆机构教学演示的结构参考样件。
