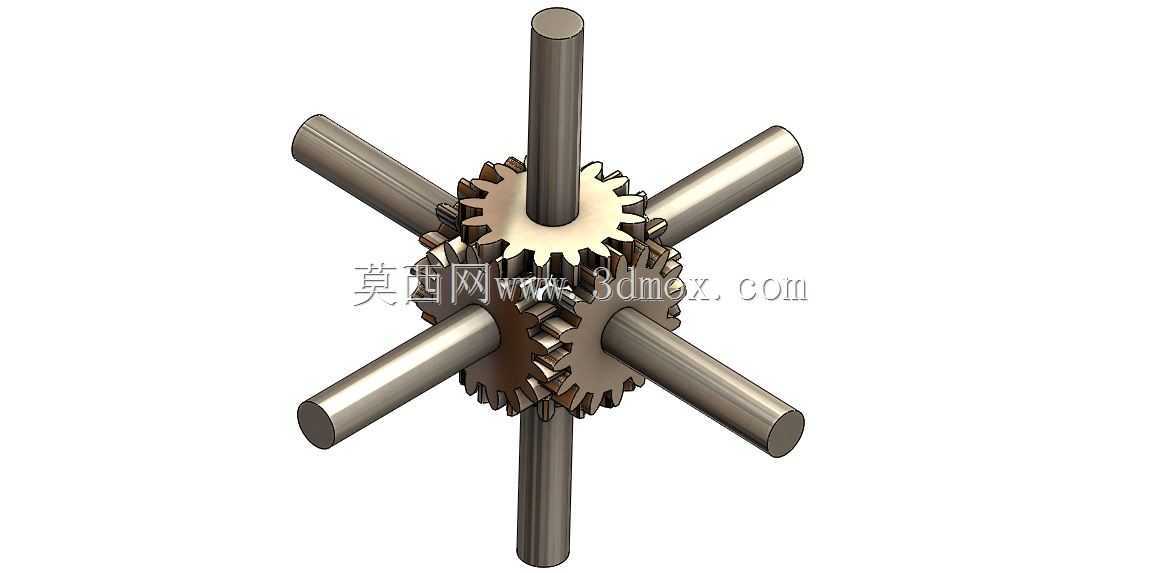

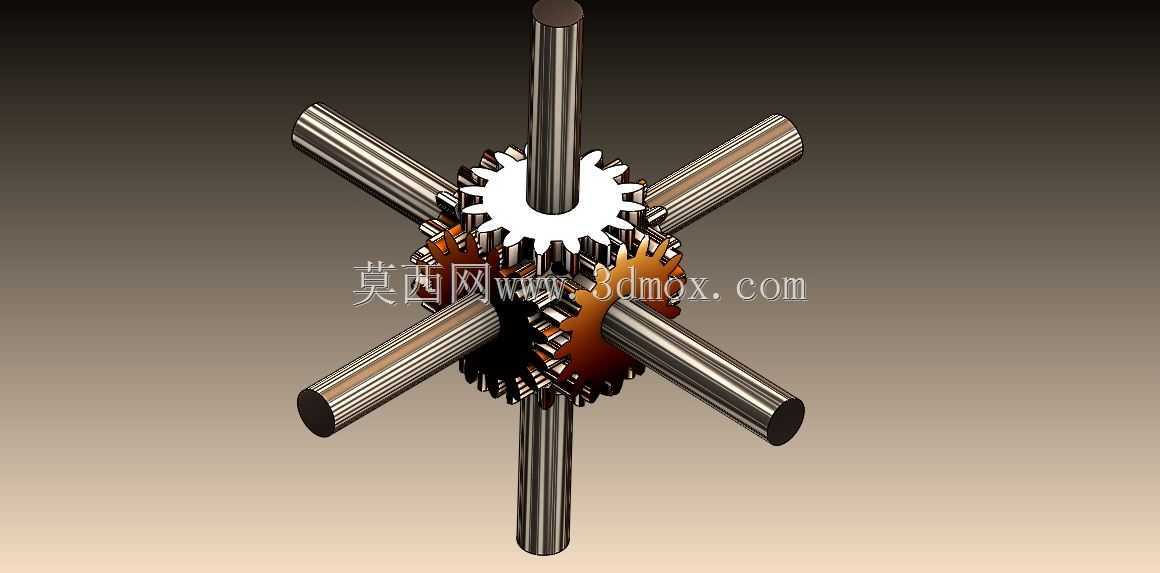

多轴正交直齿轮组传动配合结构

　　这套多轴正交直齿轮组传动结构，核心解决的是空间内三个相互垂直轴系之间的动力同步传递需求，常见于小型多轴输出工装、教学演示教具、紧凑型分动装置的传动环节设计中。在实际工程应用里，这类正交多齿轮啮合结构不需要额外的锥齿轮、蜗轮蜗杆等变向传动件，仅靠标准直齿圆柱齿轮的空间排布，就能实现三个正交方向轴的等速或定传动比动力输出，相比采用锥齿轮的正交传动方案，直齿轮的加工成本更低，齿形修形难度小，装配时的轴向窜动容错率更高，适合对传动精度要求中等、成本控制严格的小功率传动场景。

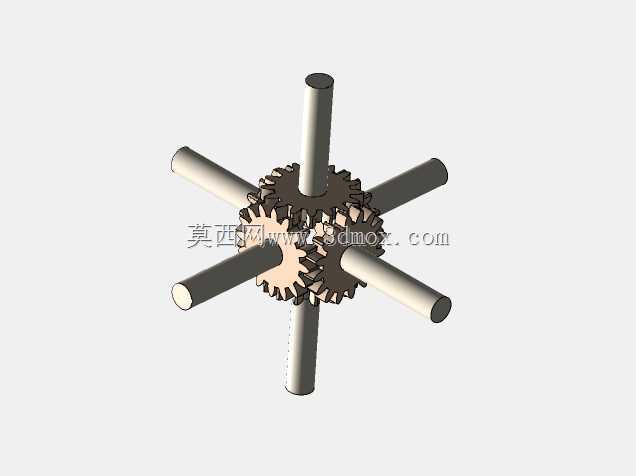

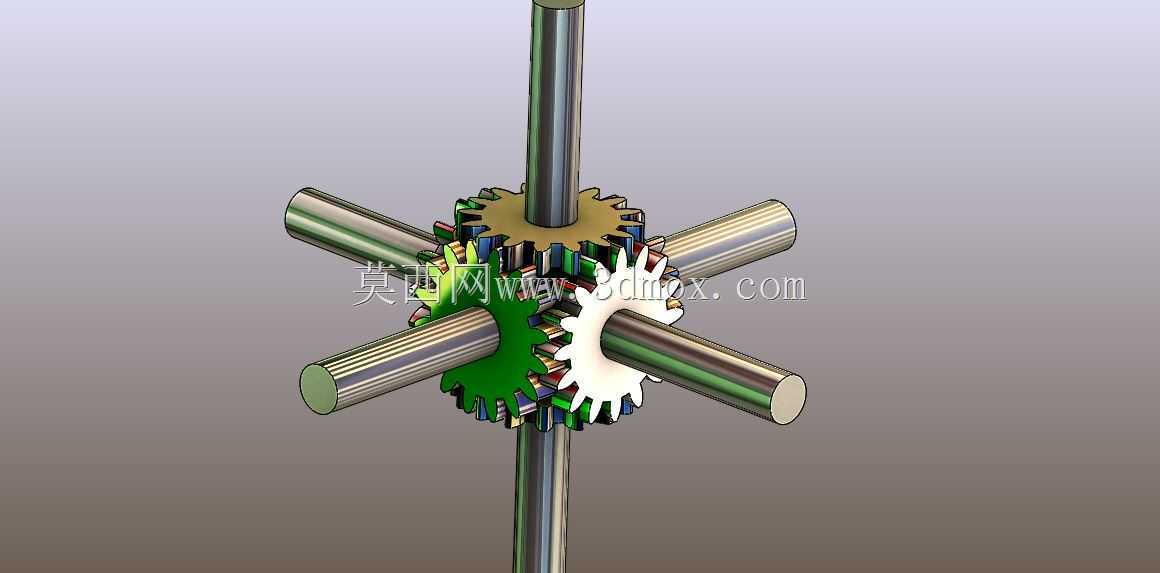

　　设计过程中，首先要确定中心公共啮合区的齿轮参数匹配，所有参与啮合的直齿轮模数必须保持一致，压力角统一采用标准20度，避免出现齿面卡滞、啮合侧隙不均的问题。为了保证六个方向伸出的轴都能获得同步的动力输入，中心区域采用了多层齿轮错位排布的方式，每根轴上的齿轮分别与相邻轴的对应齿轮形成外啮合传动，相邻轴之间的传动比为1，保证各轴输出转速一致。建模时特意采用了临时基准盒作为装配辅助，将每根轴的安装基准面与基准盒的对应正交平面贴合，确保三根主轴的轴线严格交于空间同一点，轴线之间的垂直度公差控制在0.02mm以内，避免装配后出现齿轮偏载、齿面局部磨损过快的问题，完成齿轮啮合关系的配合约束后，隐藏辅助基准盒即可得到清晰的传动结构展示效果。

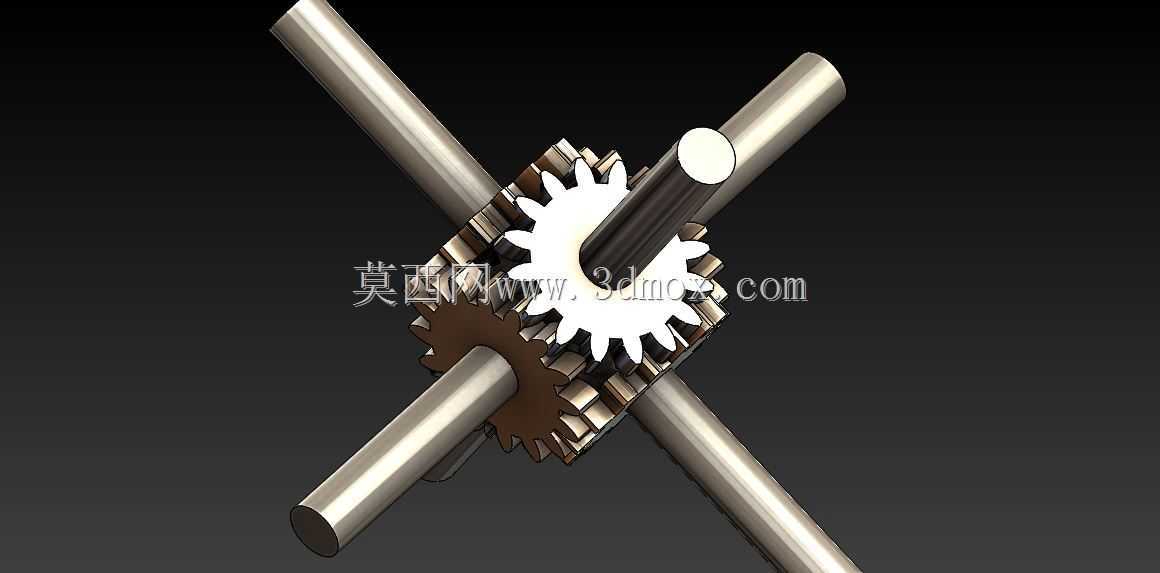

　　从安装边界来看，每根伸出轴的轴径统一，轴伸长度根据实际安装需求预留了足够的轴承安装位与外接负载连接段，齿轮啮合区的整体外轮廓为近似球形的紧凑结构，外围没有突出的尖锐结构，安装时只需要保证三根正交轴的支撑座同轴度即可，不需要额外设计复杂的避让结构。齿侧间隙按照标准直齿轮传动的最小侧隙要求设置，既可以保证传动过程中不会出现齿面卡死，也能控制正反转时的回程空程量在可接受范围内。实际运行时，任意一根轴作为动力输入轴，其余五根轴都会按照固定传动比同步转动，动力传递路径通过中心啮合区的齿轮组分流到各个正交轴上，传动过程中各齿轮的受力均匀，单齿承受的载荷比单对齿轮传动更小，能有效延长齿轮的使用寿命。

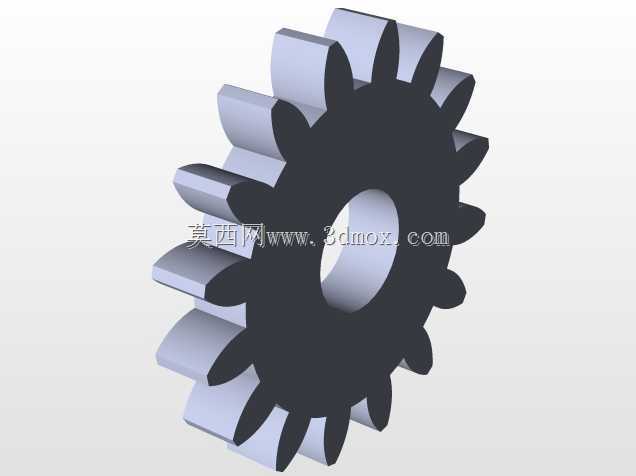

　　这类结构在教学场景中可以直观展示空间齿轮传动的啮合原理，帮助学习者理解多轴动力分流的实现逻辑；在小型专用设备中，可以作为多工位同步动作的动力分动结构，比如多方向同步夹紧的工装夹具、小型多轴钻孔动力头的传动端，不需要复杂的传动链就能实现多个正交方向的同步动作输出。设计时需要注意，由于直齿轮外啮合的转向相反特性，相邻轴的转动方向是相反的，如果需要所有输出轴转向一致，需要在对应轴上增加惰轮调整转向，不过在多数同步夹紧、演示类场景中，相邻轴反向转动的特性刚好匹配动作需求，不需要额外添加换向零件。齿轮的齿宽根据传递扭矩计算确定，保证齿面接触强度满足小功率传动的要求，轴与齿轮的连接采用平键周向固定，轴端用挡圈实现轴向定位，装配顺序遵循从中心向外侧的流程，先固定中心区域的齿轮啮合位置，再依次安装各方向的轴与支撑轴承，最后手动盘车检查所有齿轮的啮合顺畅度，确保没有卡滞点、异响问题后即可完成装配。
