双联暗装墙壁开关配电面板结构设计

　　这款双联式配电开关面板，主要面向民用住宅、商用办公空间的室内墙面强电回路控制场景，承担单路照明回路通断控制、多回路点位排布的实际功能，是室内低压配电末端最常见的交互部件之一。日常使用中，用户通过扳动翘板式按键实现回路通断，面板本身同时覆盖暗装底盒的安装空隙，起到绝缘防护、规整墙面视觉效果的作用，避免接线端子外露引发的触电风险，也能阻挡灰尘、装修溅落的水渍侵入底盒内部，提升线路连接的长期可靠性。

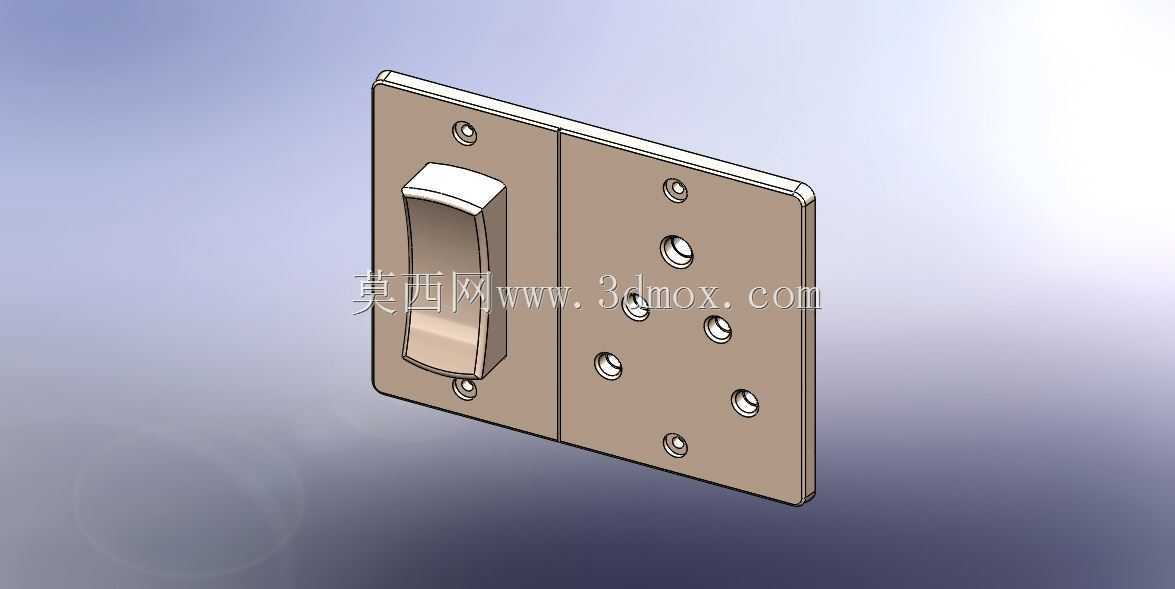

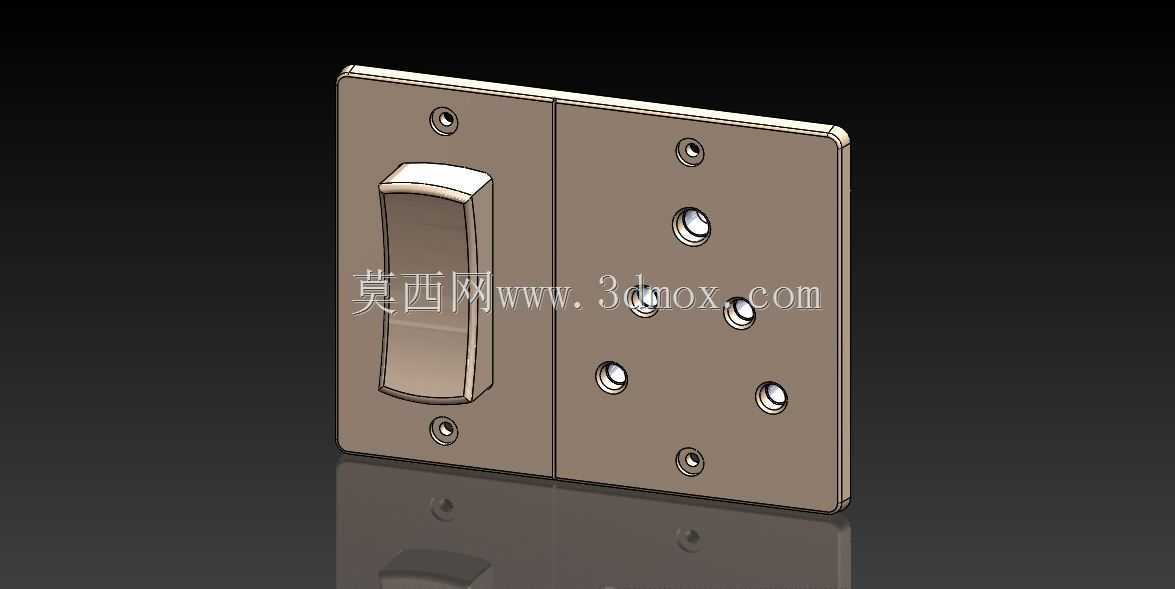

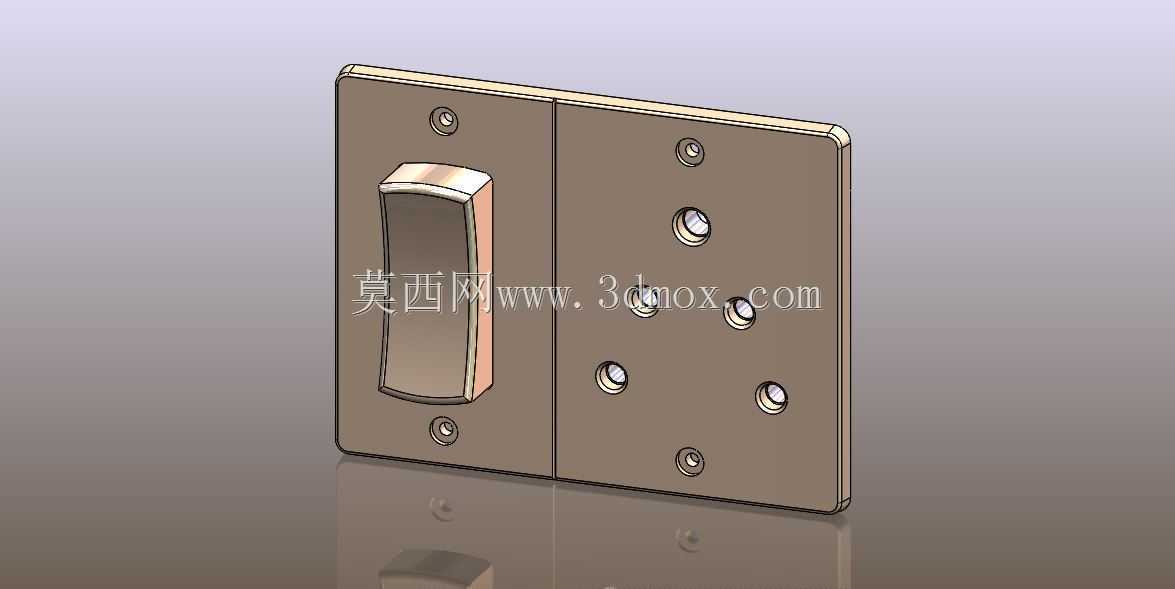

　　从结构设计逻辑来看，这款面板采用左右分块的拼装式结构，左侧为带开关按键的功能模块，右侧为预留扩展位的盖板模块，两个模块拼接后形成完整的86型双联安装尺寸，适配常规146型暗装接线底盒的安装孔位，安装时无需额外扩孔，可直接替换同规格的老旧面板。面板主体采用圆角矩形轮廓，边缘做了0.8mm的小圆角过渡，既避免安装时边角划伤施工人员手部，也能在安装完成后和墙面形成更柔和的衔接，减少积灰死角。面板上的安装孔位采用沉头设计，适配M4规格的盘头安装螺丝，螺丝锁紧后头部完全沉入沉孔内，不会突出面板表面，保证外观平整度。

　　开关按键采用大尺寸翘板结构，按键边缘和面板开孔之间预留0.3mm的活动间隙，既保证按键扳动时无卡滞，也不会因间隙过大出现晃动异响；按键表面做了微弧面处理，贴合手指按压的触感，扳动角度设计为12度，操作时的反馈力度控制在1.5N左右，符合日常使用的操作手感习惯。右侧盖板模块上预留的六个孔位为扩展备用位，可根据实际使用需求加装同规格的开关按键、五孔插座或者弱电信号接口，无需更换整个面板框架，方便后期使用过程中调整回路功能。

　　安装边界方面，这款面板整体厚度为8mm，安装完成后突出墙面的高度仅7mm，不会过度突出墙面影响家具摆放，适配绝大多数墙面装修完成面的安装要求；两个模块的拼接处采用凹凸止口结构配合，拼接缝隙控制在0.1mm以内，安装后不会出现明显的拼接错位，也能避免缝隙处进入灰尘。面板背部设计有和暗装底盒配合的定位凸台，凸台高度为5mm，安装时可直接卡入底盒边缘实现预定位，施工时无需反复调整面板水平度，单人即可快速完成锁紧固定。

　　从实际工程选型角度来看，这种拼装式结构的配电面板相比一体式面板，后期维护成本更低，单个功能模块出现故障时，仅需拆下对应模块更换即可，无需拆卸整个面板、重新梳理底盒内的接线，能大幅缩短后期运维的作业时间，也减少了运维过程中触碰其他带电回路的安全风险。面板的材质选型上，结构件采用阻燃PC材质作为基础原料，可满足750度灼热丝阻燃测试要求，在回路出现过载打火的极端情况下，不会出现面板自燃蔓延的风险，符合低压配电末端部件的安全规范要求。按键的活动转轴部位采用耐磨POM材质嵌件，长期反复扳动不会出现转轴磨损松旷，保证上万次操作后依然保持稳定的操作手感，不会出现按键卡滞、接触不良的问题。
