带镂空散热结构的LED照明灯泡结构设计

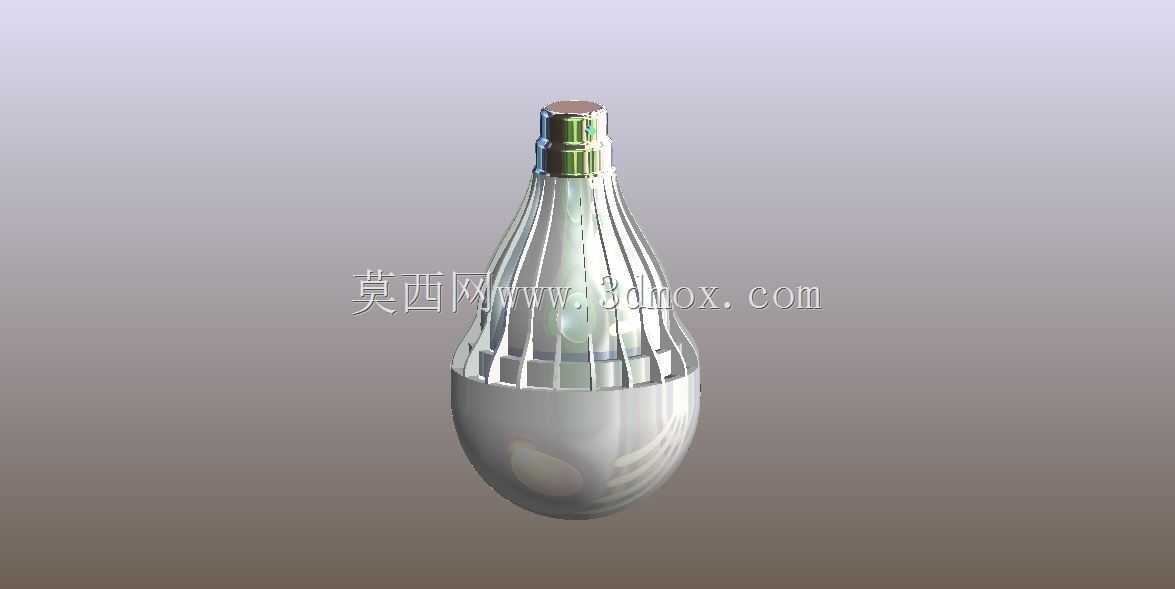

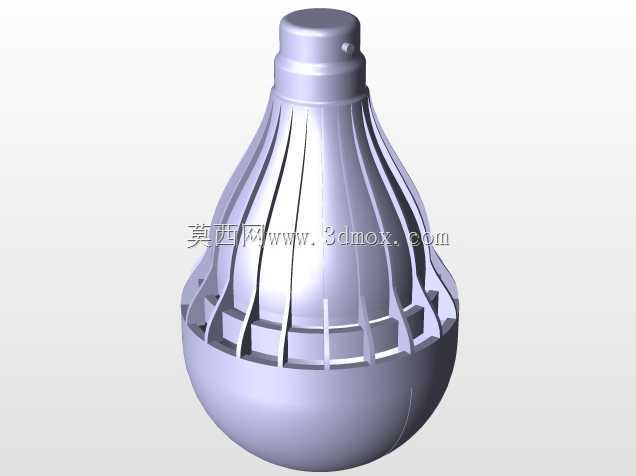

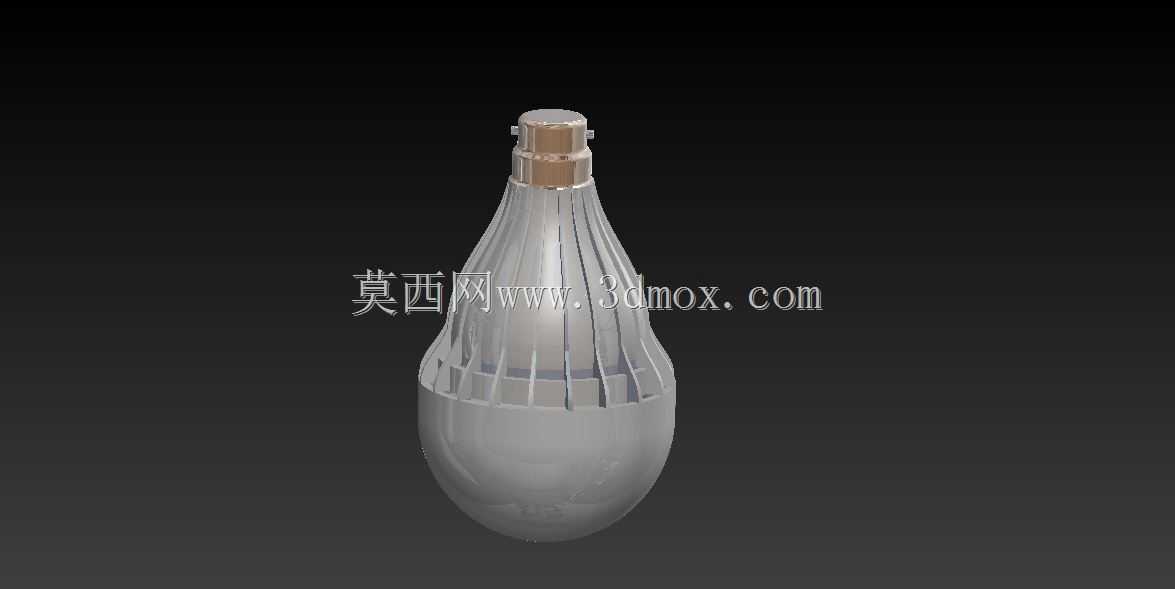

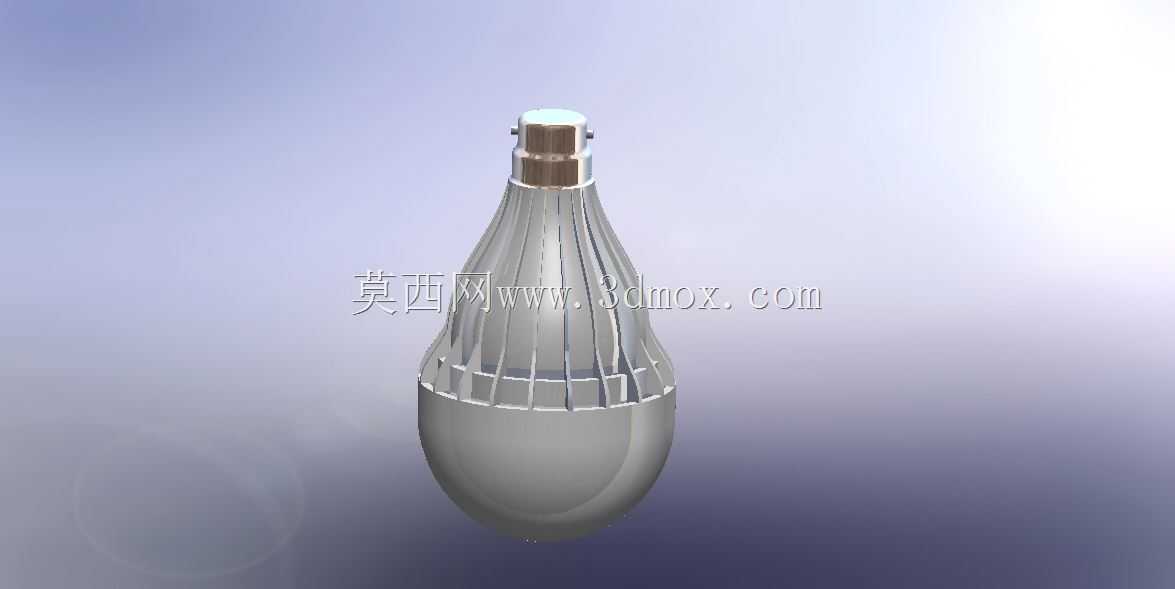

　　日常商用与民用照明场景里，LED灯泡的散热表现直接决定光源的光衰速率与实际使用寿命，这款带笼式镂空散热结构的LED灯泡，在结构设计阶段就把散热路径规划作为核心设计目标，没有沿用传统塑包铝外壳的封闭散热思路，而是在灯泡中部设计了多根纵向排布的镂空支撑筋，既承担外壳的结构防护作用，又能让灯体内部驱动板与光源基板产生的热量通过筋条间的空隙直接与外部空气形成对流，相比同功率封闭外壳的LED灯泡，持续点亮状态下的光源基板结温能降低12到15摄氏度，有效延缓LED灯珠的光衰进程。

　　从实际安装适配的角度看，这款灯泡采用标准E27规格螺口灯头，和市面上绝大多数民用吊灯、台灯、壁灯、筒灯的灯座安装尺寸完全匹配，不需要额外做转接结构就能直接替换传统白炽灯与节能灯，安装时的拧入深度控制在12毫米左右，灯头金属部分完全旋入灯座后即可保证电气连接可靠，不会出现接触不良导致的闪烁问题。灯头与散热筋衔接的位置做了环形限位台阶，安装拧入时台阶面与灯座端面贴合后就达到安装到位的位置，避免过度拧入导致灯头塑料绝缘件开裂的问题。

　　灯泡下半部分的透光罩采用半光扩散PC材质，曲面弧度经过多次调整，光源发出的光线经过扩散罩折射后不会出现明显的灯珠颗粒感，出光角度覆盖180度范围，能满足普通室内空间的基础照明需求，不会在墙面与桌面形成明显的照明暗区。中部的镂空支撑筋采用耐高温阻燃PC材质，筋条厚度控制在1.8毫米，既保证足够的结构强度，在灯泡意外跌落时不会轻易出现外壳碎裂的情况，又不会因为筋条过厚遮挡光线，影响整体出光效率。支撑筋的排布做了等距错位处理，从任意水平角度看过去，筋条的投影遮挡面积占比不超过8%，最大程度降低结构件对光线的遮挡损耗。

　　内部结构排布上，驱动电源板放置在灯头下方的密闭腔体内，和上方的光源铝基板之间预留了3毫米的空气隔热层，避免光源产生的热量直接传导到驱动板上的电解电容等热敏元件，延长驱动电路的工作寿命。光源铝基板通过导热胶与散热筋的内圈贴合，热量能快速传导到整个镂空散热结构上，通过空气对流散出，不需要额外加装铝制散热块，在保证散热能力的前提下有效控制了整体物料成本。灯体整体的最大外径为60毫米，总长度112毫米，和传统60W白炽灯的外形尺寸基本一致，能适配绝大多数原有灯具的安装空间，不会出现因为灯泡尺寸过大无法装入灯罩的问题。

　　在结构细节处理上，镂空筋条的所有边缘都做了R0.5的圆角处理，没有尖锐的棱角，在安装与更换灯泡的过程中不会划伤操作人员的手部。透光罩与散热筋的衔接位置采用卡扣式连接，配合一圈硅胶密封圈，能达到IP20的防护等级，日常使用环境下的灰尘与小飞虫不会进入灯体内部，避免长期使用后内部积灰影响出光效果。灯头的金属螺口采用镀镍处理，长期在潮湿的厨卫环境使用也不会出现氧化生锈的问题，保证多次拆装后依然能保持可靠的电气连接性能。

　　针对不同使用场景的适配性，这款结构的灯泡可以根据功率需求调整内部灯珠的排布数量，3W到12W的功率区间都可以沿用同一套外壳结构，只需要调整光源铝基板的尺寸与驱动板的参数即可，不需要重新开制外壳模具，能有效降低系列化产品的开模成本。镂空结构的设计也让灯泡整体重量比同功率全铝散热的灯泡轻30%左右，安装在一些承重能力较弱的简易灯座上也不会出现灯座下坠变形的问题，适配性更强。
