镂空网格结构塑料收纳筐三维设计

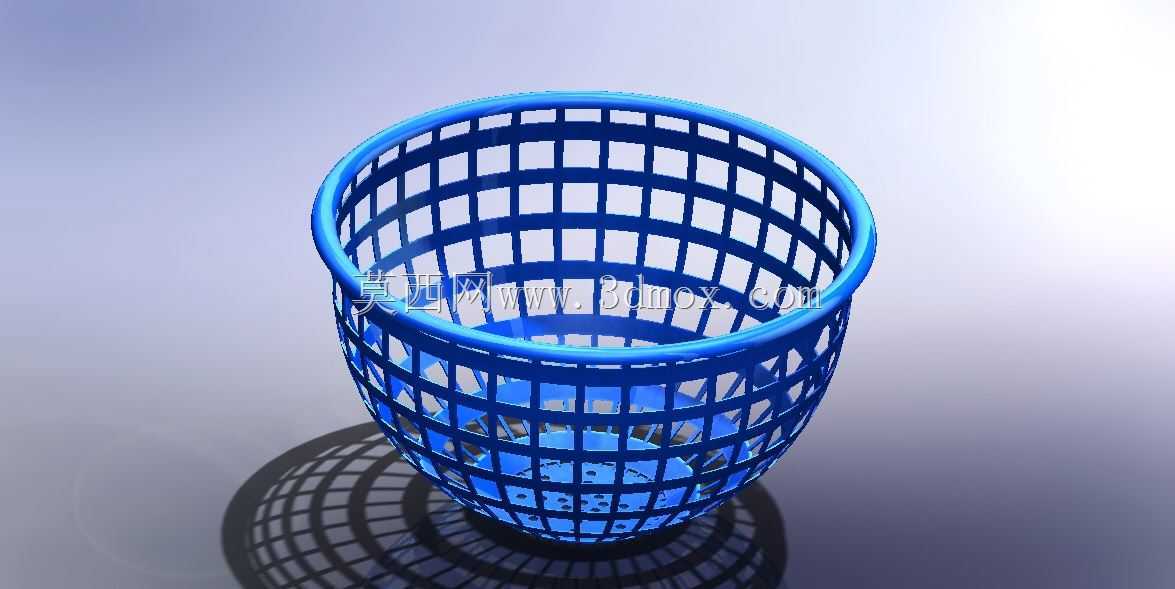

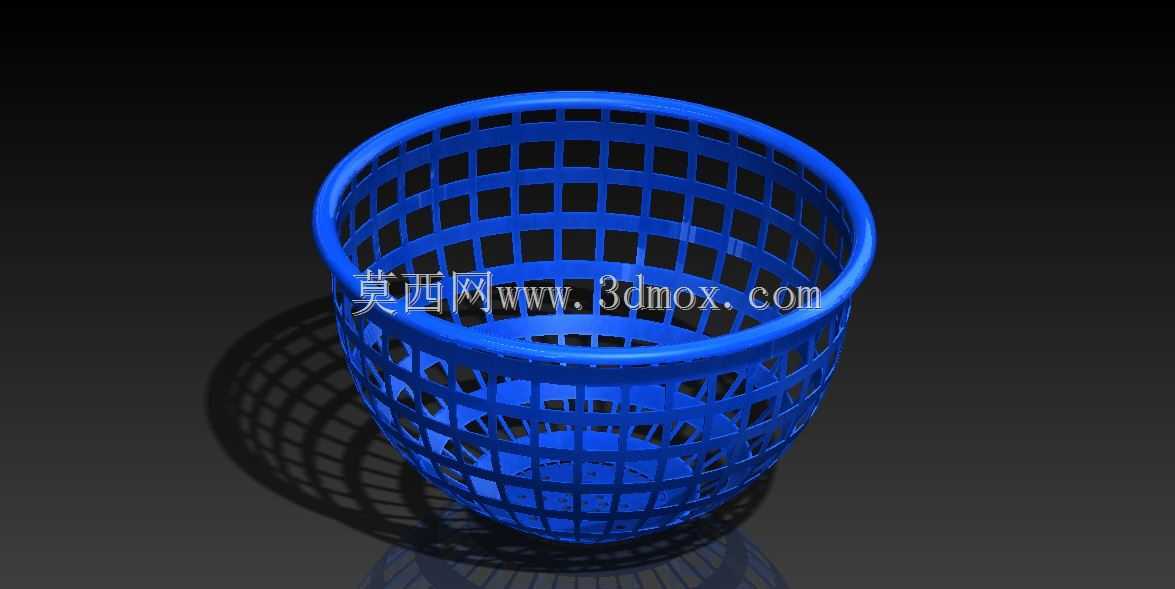

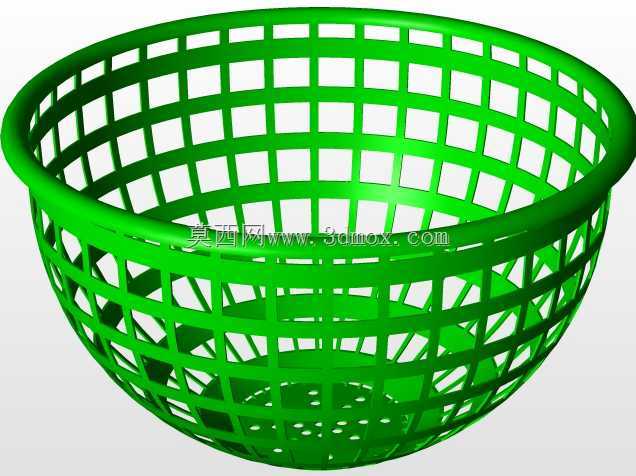

　　日常生产与生活场景里，这类镂空网格结构的塑料容器覆盖的使用场景十分宽泛，生鲜分拣工位上可用来临时盛放待清洗的果蔬，网格间隙能快速沥去表面附着的水分，避免积水浸泡造成食材腐坏；生产车间的零配件周转环节，也能用来盛放小型冲压件、塑料紧固件，镂空结构让作业人员不用翻找就能直接看清内部盛放的零件品类，拿取效率比实心侧壁的容器高出不少；甚至家庭场景里的衣物收纳、卫浴置物也能见到同结构产品的身影，通风性好的特点能避免密闭空间滋生异味。从结构设计的角度看，这款容器采用上宽下窄的锥度造型，首先是满足注塑生产的脱模需求，侧壁预留的1.5度左右拔模斜度，能让产品成型后顺利从型腔中脱出，不会因为侧壁抱紧力过大造成脱模拉伤。周身的网格采用等宽筋条交叉排布，

　　纵向筋条从口部延伸到底部承托面，横向筋条沿周向等距分布，筋条交接处做了R0.8的圆角过渡，既避免应力集中造成受力开裂，也能在日常使用时减少毛刺划手的风险。口部做了一圈加厚的卷边结构，厚度是侧壁筋条的2.5倍，这个位置是日常搬运时的主要受力点，加厚处理能避免拎取时口部变形开裂，同时卷边的圆滑过渡也能提升握持的舒适度。底部设计了密集的小孔径沥水孔，同时在最外圈设置了三个凸起的支撑脚，让容器放置在台面时底部和台面之间留出5mm左右的间隙，沥下的液体可以顺着间隙流出，不会积在容器底部浸泡盛放的物品。设计过程中首先要考虑的是载荷边界，日常盛放物品的最大载荷按照5kg设计，通过有限元校核可以看到，纵向筋条是主要的承力结构，

　　当载荷均匀分布在底部时，应力会顺着纵向筋条传递到口部的加厚卷边，最大应力出现在筋条和卷边的交接位置，通过加大该处的过渡圆角，就能把应力控制在常用PP塑料的许用应力范围内，不会出现长期使用蠕变开裂的问题。网格间隙的尺寸经过反复调整，最终设定为12mm见方，这个尺寸既能保证沥水、通风的效果，也能避免盛放的小型零件从间隙掉落，适配绝大多数日常周转、收纳的使用需求。整体高度设定为220mm，口部最大直径280mm，底部最小直径180mm，这个尺寸比例既保证了盛放容积，也能在空箱时实现嵌套堆叠，堆叠后单个容器的占用高度仅为80mm，能大幅节省仓储和运输时的空间占用，降低物流周转成本。侧壁的网格结构并非完全等距排布，

　　靠近底部1/3高度的位置横向筋条的间距缩小了20%，因为这个位置是盛放物品时载荷最集中的区域，加密筋条可以提升底部的结构强度，避免盛放较重物品时底部出现鼓胀变形。支撑脚的位置对应纵向筋条的底端，让底部承受的载荷能直接顺着纵向筋条传递到支撑面，避免底部平面因为悬空出现变形。整个产品的壁厚设计遵循均匀化原则，所有筋条的厚度保持在2mm，和口部卷边、底部支撑结构的厚度差控制在30%以内，避免注塑成型时因为壁厚不均造成缩痕、气泡等成型缺陷，提升量产时的良品率。另外，网格的边缘都做了钝化处理，没有尖锐的棱角，日常使用时即使肢体碰到侧壁，也不会被划伤，符合日用塑料制品的安全设计要求。从使用场景的适配性来看，这种镂空结构的塑料容器相比实心容器，除了通风沥水的优势，整体重量也更轻，同等容积下重量比实心塑料桶轻60%左右，日常搬运时的劳动强度更低，同时塑料材质本身的耐水、耐弱酸弱碱特性，也让它可以在潮湿、有轻度腐蚀的环境下长期使用，不会像竹编、藤编容器那样容易发霉腐烂，使用寿命更长。
