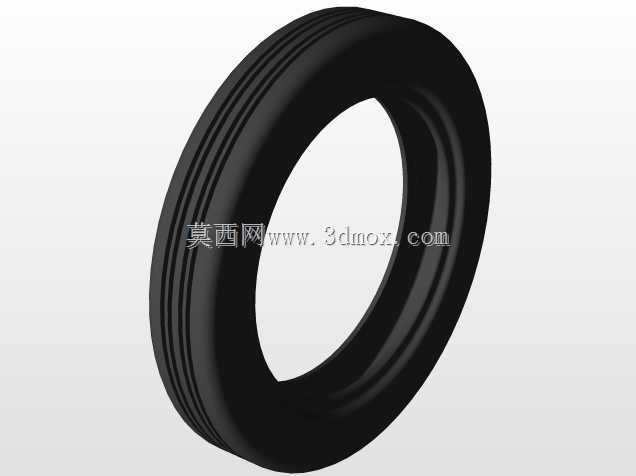

农用拖拉机导向前轮结构三维设计

　　在农业机械行走系统的设计环节中，前轮作为导向承载部件，直接决定了拖拉机在田间、非铺装路面的转向灵活性与行驶稳定性，不同于运输类车辆的前轮设计逻辑，农用拖拉机的前轮需要兼顾低接地比压、小转向半径、抗田间杂物剐蹭的多重需求，这也是建模过程中需要优先锚定的核心设计目标。从实际作业场景来看，拖拉机前轮需要适配犁耕、播种、转运等多种工况，在松软耕地作业时，前轮不能出现过深的下陷量，否则会大幅增加转向阻力，甚至出现推土效应影响作业效率；在硬质村路转运时，前轮又需要具备足够的径向刚度，避免高速行驶下的胎体过度形变引发行驶跑偏。本次建模的前轮结构，首先从胎面纹路的设计逻辑入手，采用多道纵向环形肋条的胎面结构，这种纹路并非为了提升铺装路面的抓地力，

　　而是为了在泥泞田间行驶时，能够快速切断胎面与泥土之间的吸附力，减少泥土附着在胎纹沟槽内造成的打滑问题，同时纵向肋条的导向性更强，在小角度转向修正时能够保持行驶轨迹的线性，不会因为胎块的不规则形变出现转向虚位。在轮辋与轮胎的配合边界设计上，严格匹配拖拉机前桥轮毂的安装尺寸，轮辋的止口直径、螺栓孔分布圆直径都对应常规中小马力拖拉机的前桥安装规格，不需要额外加装转接法兰即可直接完成装配，轮辋的中部沉台结构预留了足够的制动鼓、轮毂轴承的安装空间，不会在转向最大角度时与转向节、横拉杆部件发生运动干涉。从轮胎的断面结构来看，胎侧的厚度设计采用渐变式逻辑，靠近胎圈的位置胎侧厚度更大，能够承受田间碎石、作物根茬的冲击，避免出现胎侧刺穿、鼓包的问题，

　　靠近胎面的位置胎侧适当减薄，能够在不平整路面行驶时产生适度的弹性形变，过滤路面传递到前桥的冲击载荷，降低转向系统的震动负荷。建模过程中对轮胎的充气状态形变量做了预设，按照农用轮胎常规的低压充气标准，还原了额定载荷下胎面与地面接触的接地印痕形状，确保后续做整机行走仿真时，接地压力分布的计算结果能够贴合实际作业情况。转向角度的边界校核也是本次设计的重点，前轮绕主销的最大内转角、外转角都按照拖拉机的转向梯形参数做了匹配，当转向打到极限位置时，轮胎胎侧不会与前桥的元宝梁、挡泥板支架发生剐蹭，同时预留了足够的轮胎防滑链安装间隙，满足冬季冰雪路面、泥泞坡地作业时的加装需求。不同于后轮作为驱动轮需要大尺寸的人字纹抓地结构，前轮作为导向轮，

　　胎面的肋条高度做了合理控制，既保证了泥泞路面的导向能力，又不会因为肋条过高造成铺装路面行驶时的胎面异常磨损，同时降低了行驶过程中的胎噪与滚动阻力，减少长距离转场时的动力损耗。在轮毂的安装配合面设计上，采用了锥面定位的结构，与轮毂轴头的锥面配合能够保证轮辋的同轴度，避免高速行驶时出现前轮摆振的问题，螺栓的压紧面做了防滑齿结构，能够在长期颠簸作业时防止螺栓松动，降低日常维护的频次。整个模型的结构拆分完全贴合实际生产装配逻辑，轮胎、轮辋、气门嘴安装位都做了独立的结构还原，既可以用于整机装配的干涉检查，也可以用于前轮定位参数的仿真验证，还能作为农机维修培训的结构演示模型使用。
