小型农用轮式拖拉机整机结构设计

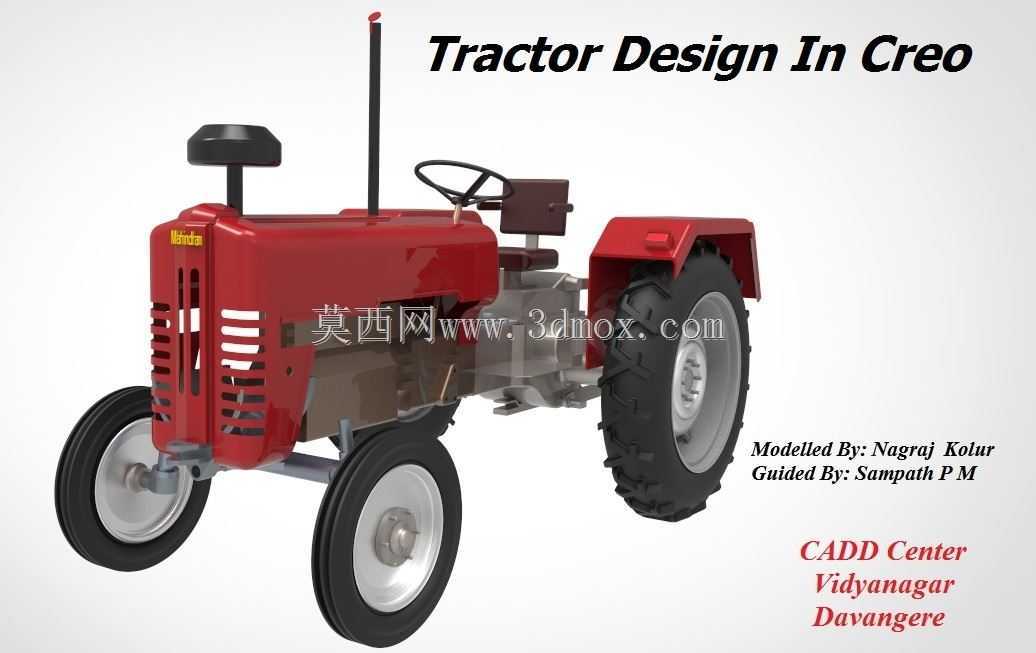

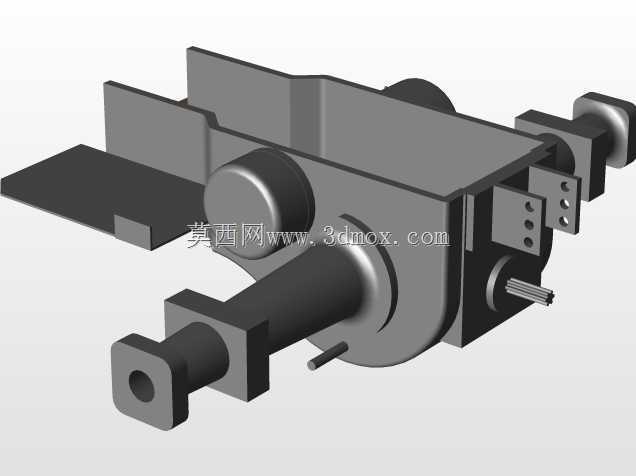

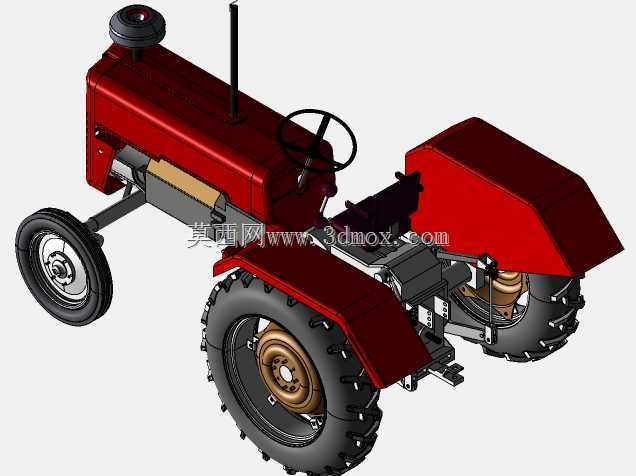

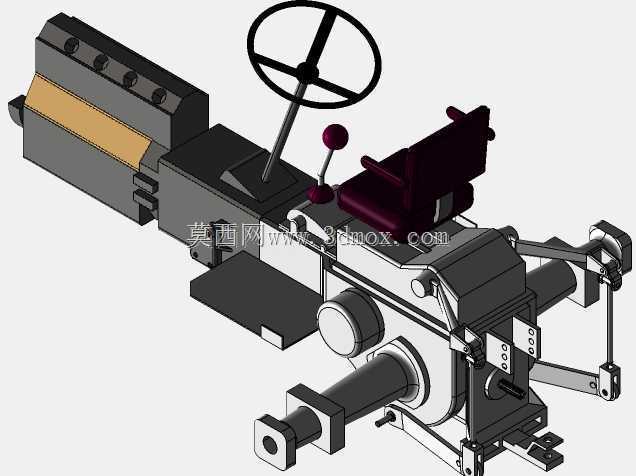

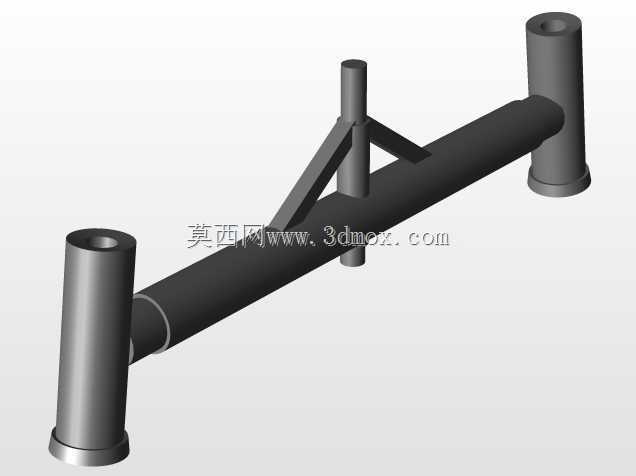

　　这款轮式拖拉机的整机结构设计，完全围绕丘陵、小块农田的作业场景展开，区别于大马力连片作业机型，它的转弯半径控制在3.2米以内，能够在宽度不足4米的田埂间灵活转向，适配南方丘陵地带零散耕地、果园行间作业的实际需求。整机采用前置后驱的经典布局，前桥转向段预留了18度的主销后倾角度，在非铺装田面行驶时能够自动回正，减少操作人员在颠簸路面的转向修正频次，降低长时间作业的操作疲劳。

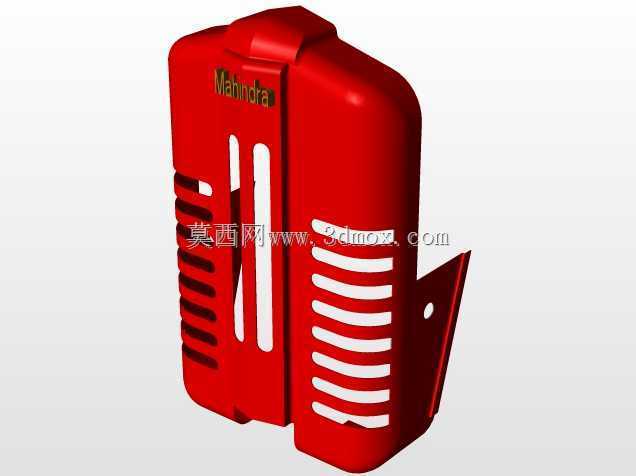

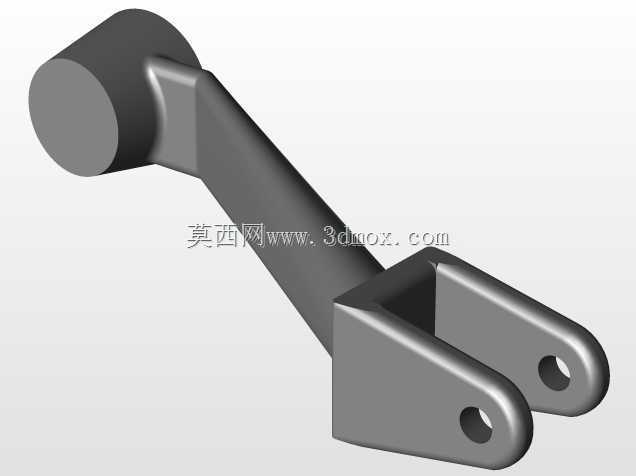

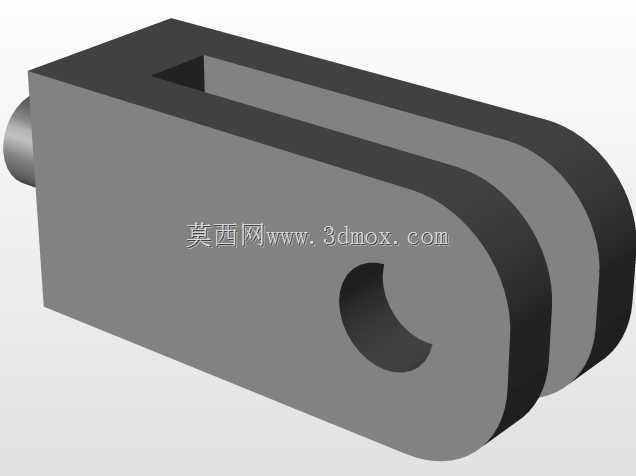

　　从功能配置来看，整机预留了后悬挂三点式接口，匹配国标Ⅱ类悬挂尺寸，能够直接挂载旋耕机、犁铧、小型播种机等常规农机具，悬挂提升行程控制在450毫米，足够应对田埂跨越、农具转运时的离地间隙需求。动力输出轴设置在变速箱后端，输出转速分为540转/分、720转/分两档，能够适配不同农具的转速要求，不需要额外加装变速转接装置。发动机舱的散热格栅采用横向错落开孔设计，在保证进风量的同时，能够阻挡田间作业时飞溅的秸秆、泥块直接打在散热片上，减少散热芯体的堵塞概率，延长连续作业时长。

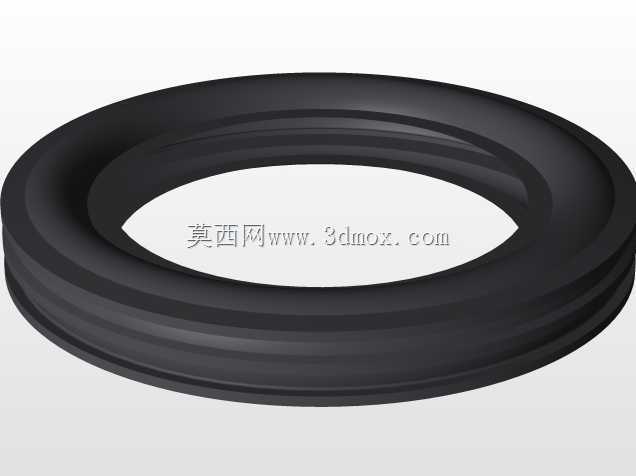

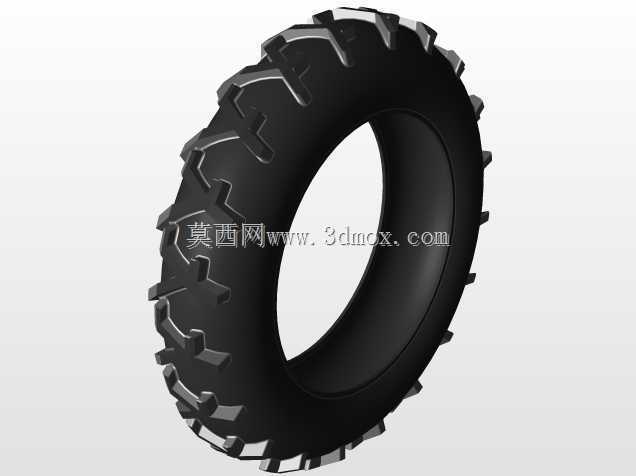

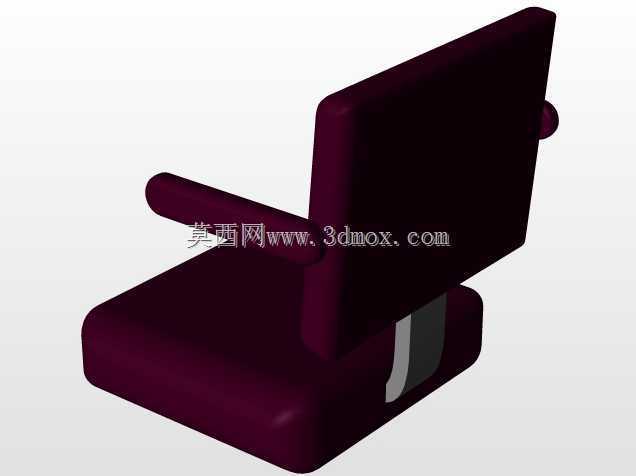

　　设计过程中，整机的重心位置经过反复校核，空载状态下重心距前轴距离为1120毫米，满载带后悬挂农具时重心后移量控制在380毫米以内，避免了后悬挂重载时出现翘头的安全隐患。前轮采用6.00-16规格的农用导向轮胎，后轮选用11.2-28规格的驱动轮胎，胎面花纹高度为28毫米，在含水率30%以内的黏重土壤里能够提供足够的抓地力，减少打滑损耗。驾驶区域的座椅安装位置设置了50毫米的减震缓冲行程，方向盘倾角可在15度范围内调节，能够适配不同身高操作人员的操作习惯，操作踏板的间距设置为120毫米，避免田间作业时鞋底沾泥出现误踩的情况。

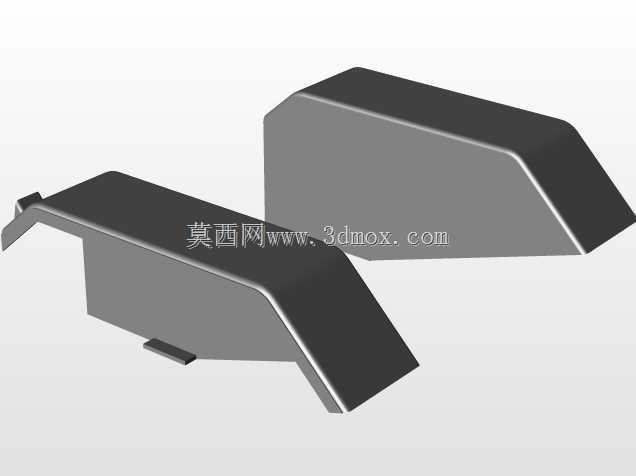

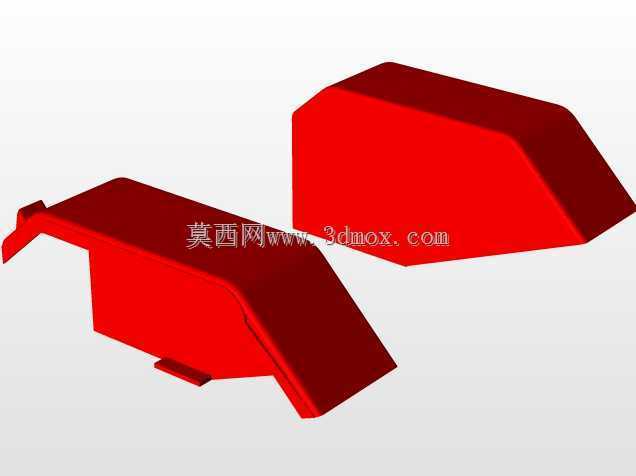

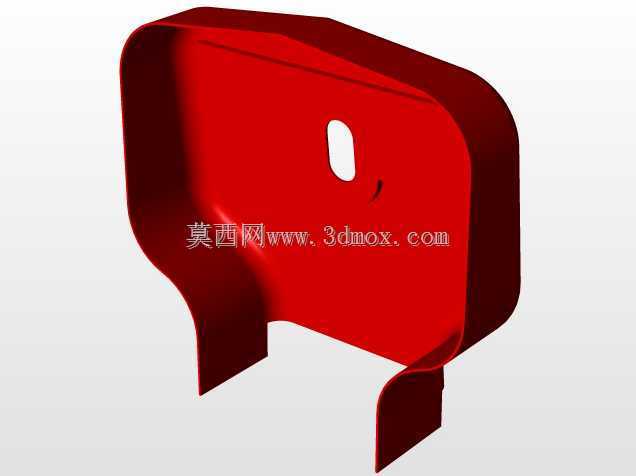

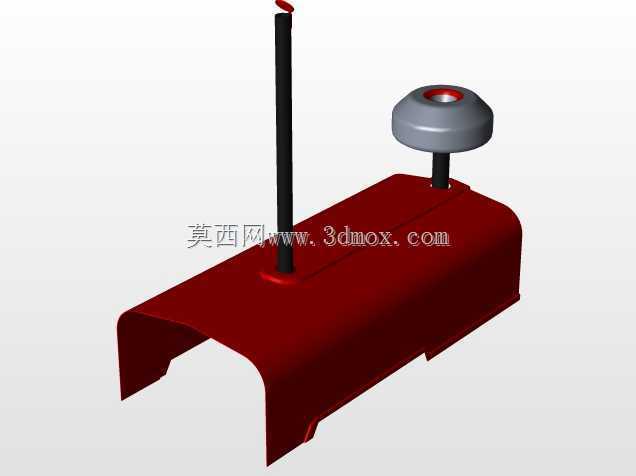

　　整机的外覆盖件采用分块式设计，发动机侧罩、挡泥板都采用单独的螺栓固定结构，日常维护时不需要拆解大面积覆盖件，单人即可完成空滤清理、机油检查等常规保养操作。燃油箱设置在座椅下方，容积为32升，按照每小时作业油耗2.3升计算，单次满油能够支持连续12小时以上的作业需求，减少田间作业时的加油频次。排气系统采用高位立式布置，排气口高度距地面2.1米，作业时排出的高温废气不会直接吹向作物，也能避免泥水倒灌进排气支管。

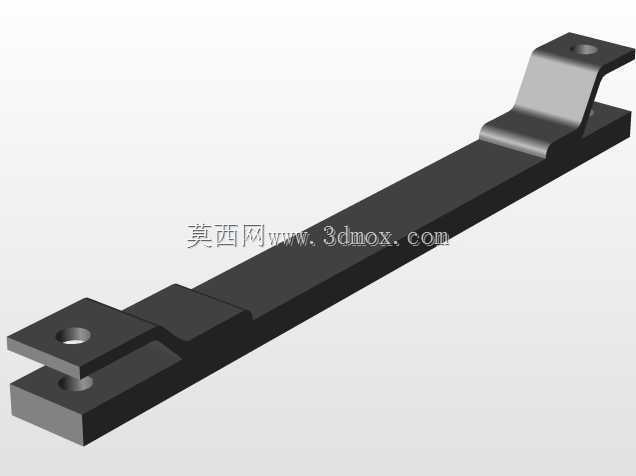

　　安装边界方面，整机总长3260毫米，总宽1480毫米，总高1520毫米，能够直接通过宽度1.6米的农村机耕道，也可以适配普通农用三轮车的转运尺寸，不需要额外拆卸部件即可完成跨区域转场。前桥的最小离地间隙为320毫米，变速箱底部的最小离地间隙为280毫米，在留有100毫米高作物残茬的田块里行驶不会出现刮底情况。转向拉杆的活动间隙预留了12毫米的磨损补偿量，在使用周期内不需要频繁调整前束，减少日常维护的工作量。

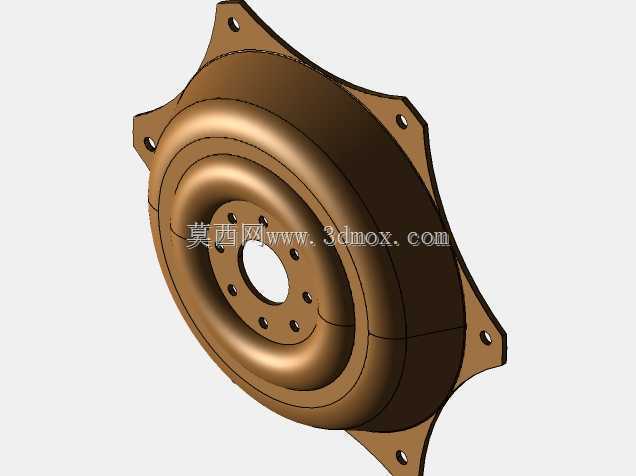

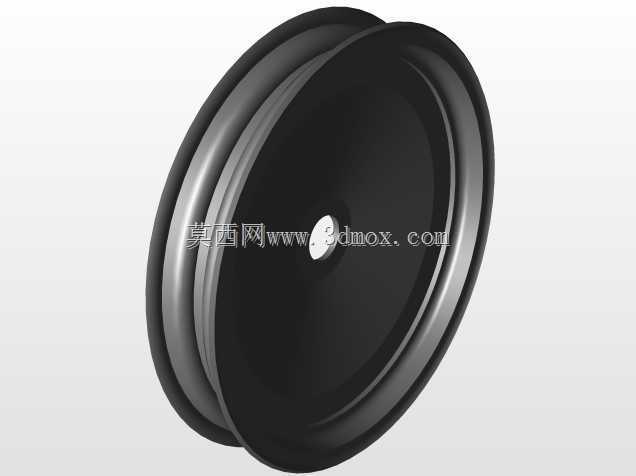

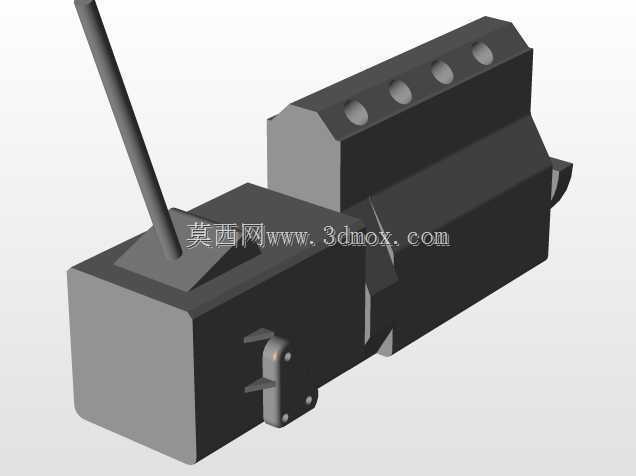

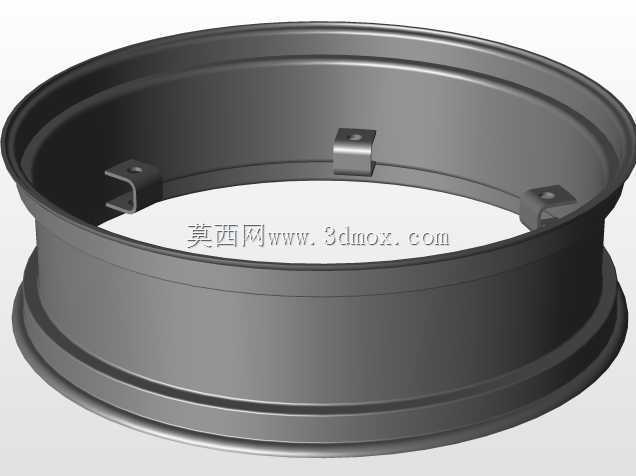

　　从结构细节来看，后轮的轮距可在1200毫米到1400毫米之间无级调节，能够适配不同垄距的作物种植模式，调节时只需要松开轮辋固定螺栓，滑动轮辋到对应刻度位置再紧固即可，不需要额外加装调节垫块。传动系统采用直齿齿轮传动，相比斜齿传动加工难度更低，维修更换配件的成本也更低，适合县域级维修网点的维护能力，出现故障时不需要返厂即可完成配件更换。制动系统采用后轮鼓式制动，左右轮制动可以独立操作，在狭窄地块转向时可以通过单边制动进一步缩小转弯半径，提升地块边角区域的作业覆盖率。
