立式大容量储水塑料水箱结构设计

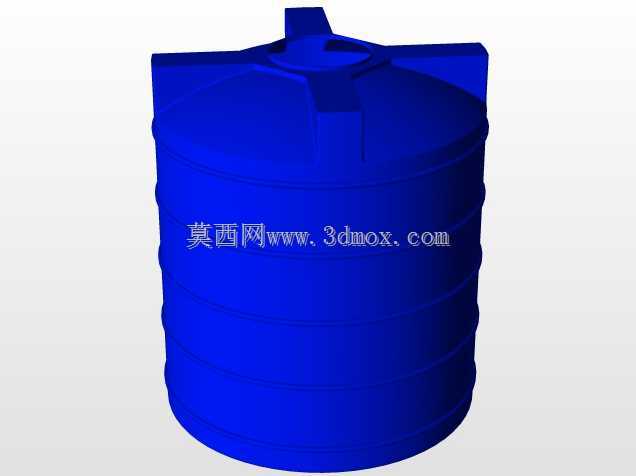

　　在民用供水、小型工业循环水系统、农业灌溉储水、工地临时供水等场景中，立式塑料储水箱是应用频次极高的储液部件，这类部件的结构设计合理性直接决定了储水安全性、安装适配性与长期使用寿命。本次设计的立式储水箱采用顶部一体化成型的人孔与吊装加强结构，顶部预留的凸起结构既作为人孔的加强筋，避免人孔位置长期受内压、外力冲击出现开裂，同时四个对称分布的顶部凸台可作为吊装受力点，适配工地、厂区内的小型吊装设备转运作业，无需额外焊接或捆绑吊点，减少转运过程中对箱体表面的损伤。

　　从外形尺寸与安装边界来看，该水箱采用圆柱形主体结构，相较于方形储水箱，圆柱形结构在同等壁厚、同等容积下可承受更高的液体静压力，无需额外在侧壁加装过多加强筋就能满足满水状态下的结构强度要求，有效降低成型难度与材料用量。主体侧壁设置多道环形凸起加强筋，沿罐体高度方向等距分布，每道加强筋的凸起高度控制在30-50mm区间，既可以抵消满水状态下侧壁向外的膨胀形变，避免长期使用后侧壁出现鼓包、蠕变开裂，同时环形加强筋也可作为安装时的定位基准，当需要将水箱固定在混凝土基础或钢架平台上时，可通过抱箍卡接在加强筋位置，避免抱箍直接贴合光滑侧壁出现滑移。

　　设计过程中优先考虑滚塑成型的工艺特性，所有转角位置均采用大圆弧过渡，避免出现锐角结构导致滚塑过程中物料堆积不均、成型后出现应力集中点。顶部人孔采用内凹式密封面设计，可适配标准规格的密封盖与锁紧结构，保证储水过程中不会出现溢水、外界杂物进入箱体内部的问题，同时人孔尺寸满足成年人进入箱体内部清理、检修的通行要求，适配后期水箱内部水垢清理、杂质冲洗的运维需求。箱体底部采用平底结构，底部边缘设置加厚的支撑边，无需额外加装支架即可直接放置在平整的硬化地面上，支撑边的厚度比主体壁厚高40%左右，避免长期满水放置后底部出现塌陷、形变。

　　从功能特性来看，该水箱可适配常温清水、低浓度酸碱溶液的储存需求，材料选用符合食品接触标准的滚塑级聚乙烯，在民用饮用水储存场景中不会析出有害物质，在小型工业场景中也可耐受多数弱腐蚀性液体的侵蚀。侧壁的环形加强筋除了结构加强作用外，还可作为液位观察的辅助参考线，运维人员可通过外置的液位管对应加强筋位置快速判断储水量区间，无需额外在箱体上印刷液位刻度，减少生产工序。顶部的四个凸台结构除吊装功能外，还可作为进水口、溢流口、透气口的安装平台，根据实际使用需求在对应凸台位置开孔安装管道接头，无需在光滑的侧壁或顶部平面额外做加强处理，凸台本身的厚度就可以满足管道接头的安装强度要求，避免开孔位置出现开裂渗漏。

　　在安装边界适配方面，该水箱的圆柱形结构占地面积小，同等容积下比方形水箱减少15%左右的占地面积，适配空间狭小的屋顶供水、设备间配套储水、工地临时供水点等安装场景。安装时仅需保证基础平面平整度误差不超过5mm/m即可，无需做特殊的固定结构，若安装位置存在风载较大、或有设备振动影响的情况，可通过抱箍配合膨胀螺栓将水箱固定在基础上，抱箍卡接在环形加强筋位置即可保证固定强度，不会对箱体本体造成损伤。设计过程中通过有限元仿真对满水状态下的侧壁形变、底部应力、顶部吊装受力做了多次校核，调整了加强筋的间距与凸起高度，在保证结构强度满足1.5倍满水载荷安全系数的前提下，尽可能减少材料用量，控制整体重量，方便单人或少量人员即可完成转运与安装作业。针对户外使用场景，箱体材料中添加了抗紫外线助剂，可长期耐受户外日晒环境，避免长期紫外线照射导致材料变脆、开裂，延长户外使用寿命。
