卧式承压储热锅炉三维结构设计

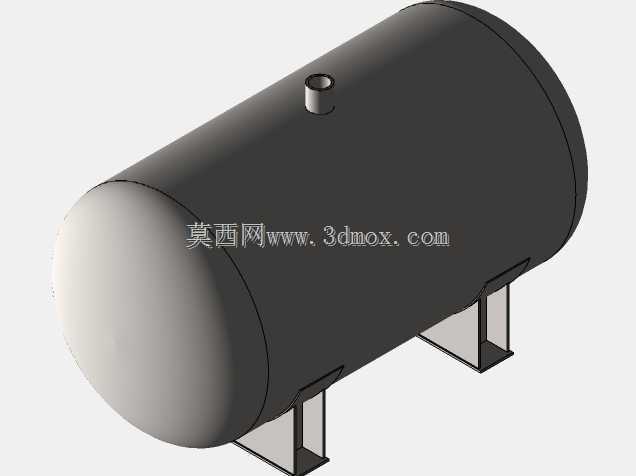

　　这款卧式罐体类热能设备，主要面向中小型工业生产供热、商用集中供暖配套场景使用，作为热力系统中的核心储热与换热载体，承担着将燃料燃烧产生的热能传递至工质、稳定输出额定参数热媒的作用，可适配蒸汽输出、高温热水输出两类常见工况，在食品加工、纺织印染、园区集中供暖、小型化工生产供热等场景中都有广泛应用。从结构设计逻辑来看，整体采用卧式圆筒形承压壳体结构，这种结构选型首先是考虑到承压工况下的应力分布特性，圆筒形壁面在内部压力作用下膜应力分布均匀，相比方形结构能大幅降低局部应力集中风险，减少壁厚冗余设计，在满足承压强度要求的前提下控制整体设备重量。筒体两端采用标准椭圆形封头，这种封头形式的曲面过渡平缓，和筒体对接焊接后焊缝处应力集中系数低，

　　同时能在相同容积下缩短筒体整体长度，适配更多厂房的安装空间限制。筒体顶部设置的径向短管接口，是作为热媒出口或者安全阀、压力表的安装接口使用，接口位置选在筒体顶部中心区域，一方面能避免筒体内部工质液位波动对接口密封面造成持续冲蚀，另一方面也方便现场管路排布与仪表安装操作，接口采用加厚接管结构，和筒体焊接处做了补强圈设计，抵消开孔造成的筒体强度削弱。底部的两个鞍式支座是整个设备的承载支撑结构，支座采用立板加横向筋板的焊接结构，和筒体接触的弧面和筒体外径完全贴合，保证支撑反力均匀分布在筒体接触面上，避免局部接触应力过大造成筒体变形；两个支座一个设置为固定支座，一个设置为滑动支座，预留设备运行时受热膨胀的位移余量，

　　避免热胀应力对设备本体和连接管路造成拉扯破坏。从安装边界来看，这类卧式设备的安装需要预留足够的侧向操作空间，尤其是封头端要预留检修人孔的操作空间，顶部接口上方要预留管路安装与阀门操作的净空，底部支座的安装基础需要做水平找平处理，保证两个支座的支撑面处于同一水平面，避免设备安装后产生附加弯曲应力。设计过程中首先要确定设备的额定工作压力与容积参数，根据热力系统的热负荷需求计算所需的储热容积，再结合承压要求计算筒体壁厚、封头壁厚，之后根据设备满水重量核算支座的承载能力，确定筋板的厚度与高度，还要校核接口位置的补强强度，保证开孔处的应力在许用范围内。筒体内部通常会设置导流板结构，避免进水时对筒壁造成直接冲蚀，同时让内部工质流动更均匀，

　　减少温度分层现象，提升热交换效率。外表面后续会做保温层敷设，保温层厚度根据工作温度计算确定，减少运行过程中的热损耗，外护板采用彩钢板或者镀锌钢板制作，保护保温层不受外界环境破坏。这类设备的管路接口除了顶部的介质出口，通常还会在筒体下部设置排污口、进水口，在封头位置设置人孔或者手孔，方便定期检修清理内部水垢与杂质，所有接口的法兰压力等级都要和设备额定工作压力匹配，保证连接密封可靠性。在建模过程中，要注意筒体和封头的对接焊缝处的结构处理，保证曲面连续无错位，支座和筒体的接触弧面要做相切约束，避免建模时出现干涉或者间隙，接口的接管长度要满足法兰安装的螺栓操作空间要求，不能过短导致螺栓无法正常紧固。实际选型应用时，要根据现场的热力系统参数匹配对应的接口管径，根据安装场地的承重能力核算基础承载，根据当地的环保要求配套对应的燃烧器与尾气处理装置，设备安装完成后要按照承压设备的规范要求做水压试验，确认无渗漏、无变形后才能投入正式运行。
